5.12 Vgradnja varnostnega ventila/odtočnega ventila
Uporabljate lahko samo originalne ventile Alde. Varnostni ventil / izpustni ventil mora biti nameščen
na cev za dovod sveže vode (slika 17).
POZOR
ATTENZIONE
Varnostni ventil / izpustni ventil ne sme biti nameščen višje od priključka cevi na kotlu.
1. V tla izvrtajte luknjo Ø 16 mm za drenažo varnostnega/odtočnega ventila. Nato varno privijte
varnostni/odtočni ventil v tla.
2. Namestite cev za svežo vodo med varnostni/odtočni ventil in cevni priključek na kotlu (sl. 15/16,
poz. 4).
3. Priključite varnostni/odtočni ventil na sistem za svežo vodo v vozilu.
4. Montirajte nepovratni ventil, št. 3079100 (slika 17) na cevi za svežo vodo med varnostnim/odtoč-
nim ventilom in črpalko za svežo vodo.
5. Za 3030: Cev namestite na cevni tulec odzračevalnega ventila na izhodu za toplo vodo (slika 15,
artikel 6). Potegnite cev skozi tla. Cev odrežite poševno pod kotom 30° glede na smer premikanja
(glejte sliko 9, stran 13). Cev ne sme biti zamašena.
6. Za 3030 Plus: V tla izvrtajte luknjo Ø 16 mm za drenažo varnostnega/odtočnega ventila. Nato
varno privijte varnostni/odtočni ventil v tla. To naredite poleg varnostnega/odtočnega ventila za
hladno vodo.
7. Za 3030 Plus: Cev za toplo vodo namestite na izhod za toplo vodo (slika 16, artikel 5).
8. Za 3030 Plus: Priključite varnostni/odtočni ventil na cev za toplo vodo.
9. Za 3030 Plus: Namestite cev na tulec cevi odzračevalnega ventila (slika 16, artikel 6). Potegnite
cev skozi tla. Cev odrežite poševno pod kotom 30° glede na smer premikanja (glejte sliko 9, stran
13). Cev ne sme biti zamašena.

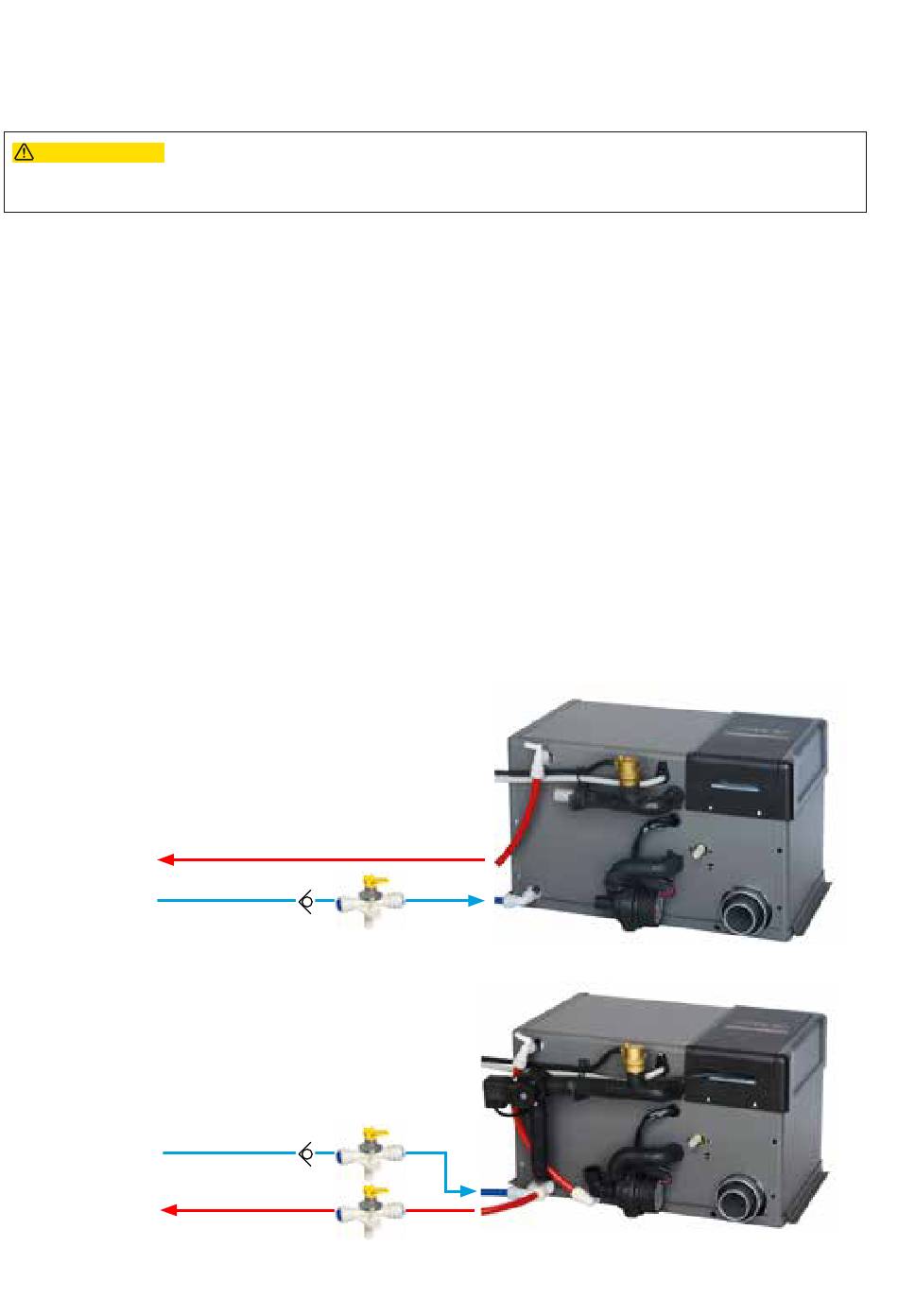

Alde Compact 3030
Vroča voda, ven
Sveža voda, not
Alde Compact 3030 Plus
Sveža voda, not
Vroča voda, ven
Slika 17, Postavitev protipovratnega ventila na ravni sveže vode
