8. Kabelanschluss
Schließen Sie die verschiedenen Zonen und Optionskarten gemäß den folgenden Anweisungen an.
Wenn eine Klimaanlage (optional) an den roten Kontakt des Alde-Bedienfeldes angeschlossen wird,
werden ein Verteiler (Art.-Nr. 36120-01) und ein Adapter (Art.-Nr. 39050-00175) benötigt. Es kann nur
1 Klimaanlage an die Alde-Heizungsanlage angeschlossen werden.
NOTICE NOTICE
OBS!
OBS! HINWEIS
Klemmen oder befestigen Sie 12-V- oder Sensorleitungen nicht zusammen mit 230-V-Leitungen.
Die Kabel sollten nicht dicht beieinander platziert werden. Wenn die Kabel gebündelt werden,
besteht ein erhöhtes Risiko von Fehlfunktionen während des Betriebs.
Um Fehlfunktionen zu vermeiden, verwenden Sie nur original Alde-Kabel.
Pumpe Zone 1

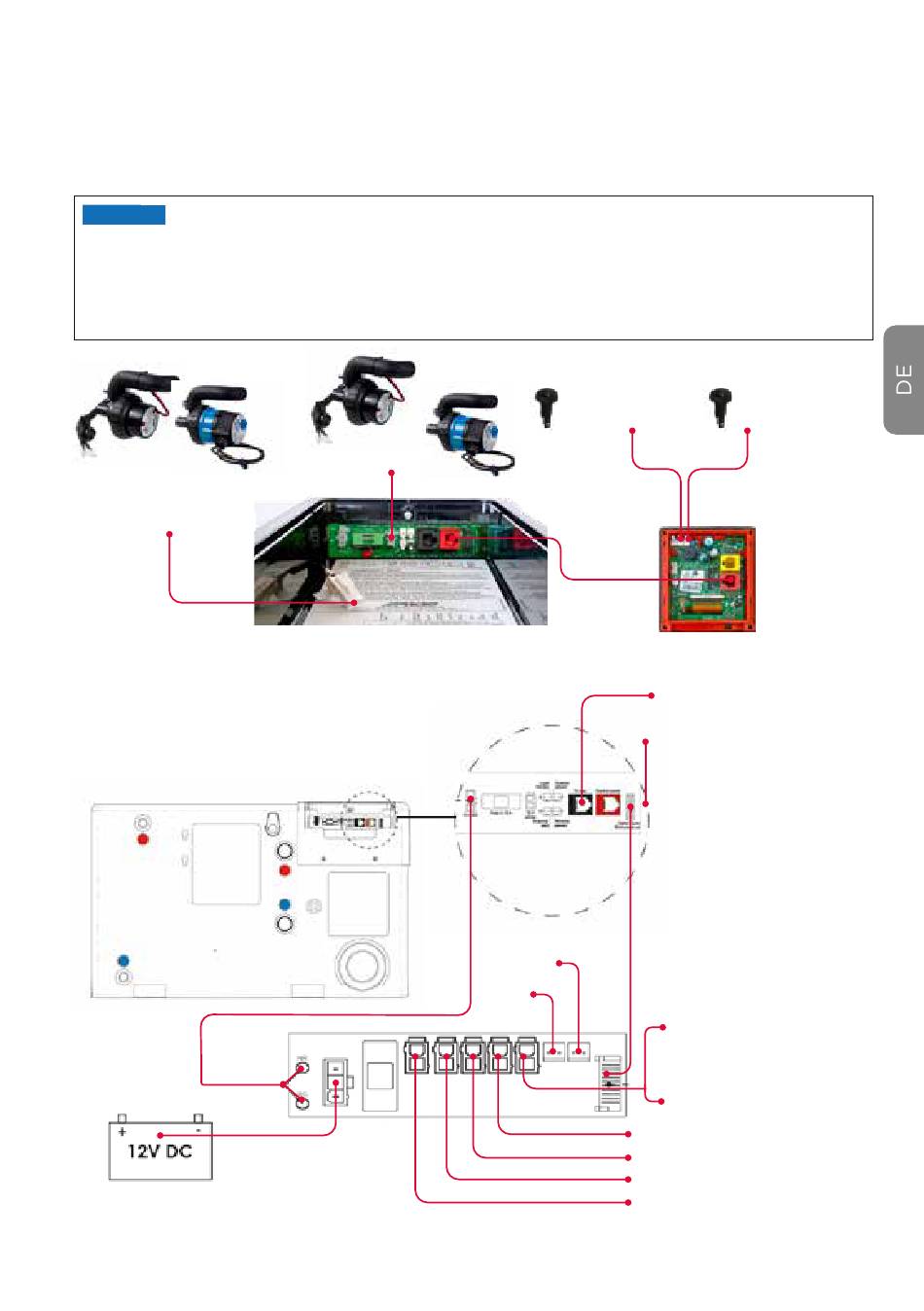

Abb. 20, Kabelanschlüsse in der Wartungsluke
8.1 Optionskarte
Produkte, die mit (*) gekennzeichnet sind, sind optional.
OUT 12V DC
CONNECTED
TO HEATER
Abb. 21, Anschluss Optionskarte (Art.-Nr.
Pumpe Zone 2
Optionskarte für Alde Compact 3030/3030 Plus
FUSE
3,15 A
3020023)
Sensor Zone 1
3010238
Platine des Heizkessels
Alde Compact 3030/3030
Plus
Gasstandssensor
Eis Ex
JP4: Alde Flow Pumpe/ 3-Wege-Ventil
JP3: Engine Pre heat Pump
JP2: Bei 1 Zone: Verstärkungslüfter
JP1: Pumpe Fußbodenheizung
Sensor Zone 2
3010238
Bedienfeld
3030112
* Klimaanlage von Truma oder
iNet wird an den TIN-Busan-
schluss angeschlossen
* Die Klimaautomatik funktioniert
mit:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact RC
- Truma Saphir Compact
(Serie >23091001)
Saphir Compact benötigt einen
Truma Adapter 39050-00175
JP5: Bei 1 Zone:
12-V-Signal zur Gasanzeige
(R122)
JP5: Bei 2 Zonen: Verstärkungslüfter
