Alde Compact 3030 Installationsanleitung Seite 102

5.12 Installation d'une soupape de sécurité/vidange
Seules les vannes Alde d'origine doivent être utilisées. La soupape de sécurité / vidange est montée
sur le tuyau pour l'entrée d'eau douce (fig. 17).
OBSERVERA
ATTENTION
La soupape de sécurité / vidange ne doit pas être installée plus haut que le raccord du tuyau
de la chaudière.
1. Percez un trou de Ø 16 mm dans le sol pour le drainage de la soupape de sécurité/vidange. Puis
vissez la soupape de sécurité/vidange en place dans le sol.
2. Installez un tuyau d'eau douce entre la soupape de sécurité/vidange et le raccord de tuyau sur la
chaudière (fig. 15/16, point 4).
3. Branchez la soupape de sécurité/vidange au système d'eau douce du véhicule.
4. Installez un clapet anti-retour, art. n° 3079100 (fig. 17) sur le tuyau d'eau douce entre la soupape
de sécurité/vidange et la pompe à eau douce.
5. Pour 3030 : Installez le tuyau sur le collet de la vanne d'aération sur l'eau chaude sortante (fig.
15, point 6). Retirez le tuyau par le sol. Coupez le tuyau à un angle de 30° par rapport au sens de
déplacement (voir fig. 9, p. 97). Le tuyau ne doit pas être bloqué.
6. Pour 3030 Plus : Percez un trou de Ø 16 mm dans le sol pour le drainage de la soupape de
sécurité/vidange. Puis vissez la soupape de sécurité/vidange en place dans le sol. Cela doit être
fait à côté de la soupape de sécurité/vidange pour l'eau froide.
7. Pour 3030 Plus : Installez le tuyau d'eau chaude sur l'eau chaude sortante (fig. 16, point 5).
8. Pour 3030 Plus : Connectez la soupape de sécurité/vidange au tuyau d'eau chaude.
9. Pour 3030 Plus : Installez le tuyau sur le collet de la vanne d'aération (fig. 16, point 6). Retirez le
tuyau par le sol. Coupez le tuyau à un angle de 30° par rapport au sens de déplacement (voir fig.
9, p. 97). Le tuyau ne doit pas être bloqué.

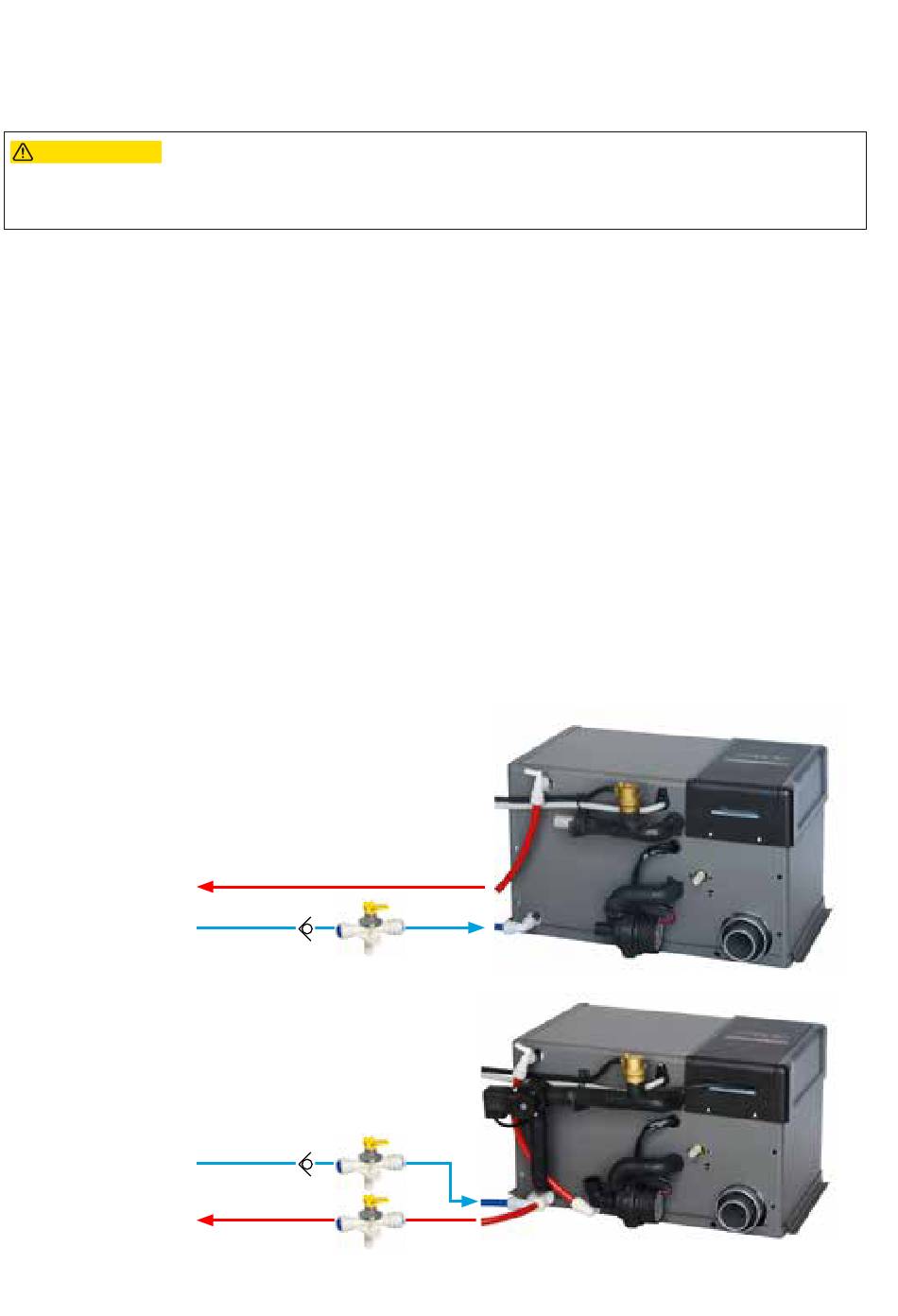

Alde Compact 3030
Eau chaude sortante
Eau douce entrante
Alde Compact 3030 Plus
Eau douce entrante
Eau chaude sortante
fig. 17, Emplacement du clapet anti-retour sur la conduite d'eau douce
102
