Alde Compact 3030 Installationsanleitung Seite 22

9. El-anslutning
NOTICE
OBS!
För att undvika funktionsfel, använd endast originalkablar från Alde.
Klamra eller fäst inte 12 V- eller givarkablar tillsammans med 230 V-kablar. Kablarna bör inte
placeras nära varandra. Om kablarna är hopbuntade ökar risken för funktionsfel under drift.
VIKTIGT
Anslut inte 12 V till värmesystemet innan värmesystemet är fyllt med glykolblandning.
9.1 Anslutning 12 V DC
• 12 V-matningen till värmepannan ska dras direkt från batteriet via fordonets huvudbrytare
(fig. 22, punkt 1), eller en separat brytare (värmepannan förbrukar ca 70 mA när den står
i viloläge eller är avstängd).
• En säkring (fig. 22, punkt 2) på 5 A ska installeras närmast batteriet. Plus- och minuskabeln mellan
batteriet och värmepannan ska ha ledartvärsnittarea 1,5 mm
kabeln och 10 m för minuskabeln). För längre kabel ska ledartvärsnittarean vara 2,5 mm
• Om transformator används istället för batteri ska den vara av god kvalitet som avger jämn likström,
inte pulserande likström.
• Anslutningen till pannan är punkt 3 (fig.22) eller om optionskort är installerat,
(fig. 21, punkt 1, sid. 21). Optionskortet är alltid förinstallerat på 3030 Plus.
9.2 Anslutning 230-240 V AC
NOTICE
OBS!
Det får inte förekomma spänningsspikar eller spänningsförlust i 12 V-matningen till värmepannan.
WARNING
VARNING
El-olycksfall
Värmepannan ska vara skyddsjordad.
Värmepannan ska förses med en fast anslutning till 230 V AC och säkras med:
• 10 A säkring vid 2 kW elpatron,
• 16 A säkring vid 3 kW elpatron.
• 230 V AC måste vara noga skilt från 12 V.
• Möjlighet att bryta strömförsörjningen till värmepannan ska finnas, antingen genom en lättåtkomlig
stickpropp eller en allpolig brytare.

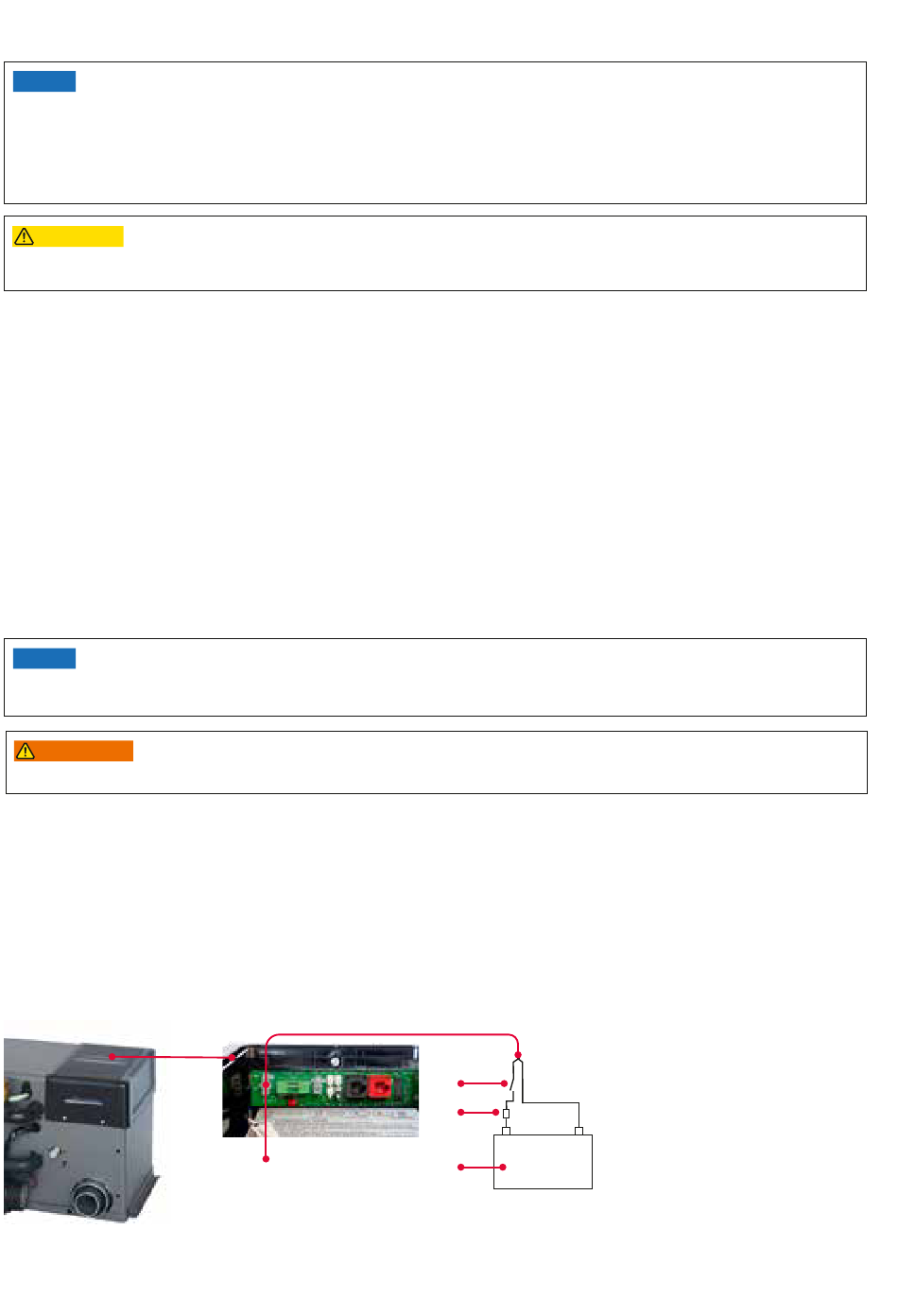

Fig. 22. El-anslutningar värmepanna
22
3
upp till 20 meters längd (10 m för plus-
2
MENU
1
2
-
+
12V DC
4
.
2
1. Strömbrytare
2. Huvudsäkring, 5 A
3. Kopplingsplint för 12 V in
4. Batteri 12 V
