Alde Compact 3030 Installationsanleitung Seite 105

8. Connexion par câble
Connectez les différentes zones et cartes d'option selon les instructions suivantes. Si AC (en option)
est connectée au connecteur rouge sur le panneau de commande Alde, des goupilles sont néces-
saires (art. 36120-01) et l'adaptateur (art. n°. 39050-00175). 1 seule climatisation (AC) peut être
connectée au système de chauffage Alde.
OBS!
AVIS
N
'accrochez et n'attachez pas des câbles de 12 V ou de capteur à des câbles de 230 V. Les câbles ne
doivent pas être placés à proximité les uns des autres. Si les câbles sont regroupés, le risque de dysfonc-
tionnement pendant le fonctionnement augmente.
Pour éviter les dysfonctionnements, n'utilisez que des câbles Alde d'origine
Pompe zone 1

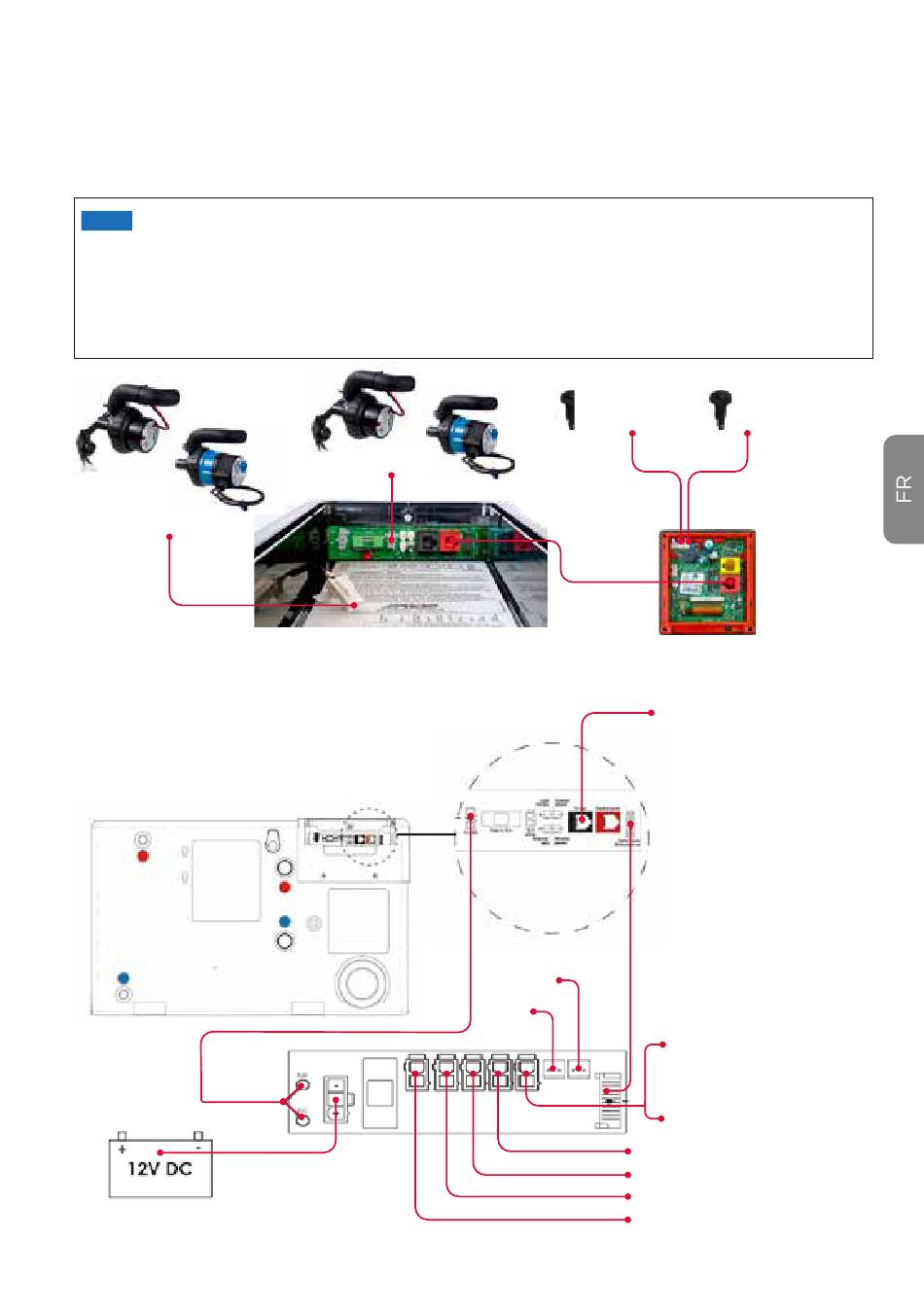

fig. 20, Raccords de câbles dans la trappe de service
8.1 Cartes d'option
Les produits marqués (*) sont facultatifs.
SORTIE 12V CC
CONNECTÉE AU
RADIATEUR DE
CHAUFFAGE
fig. 21, Carte d'option de connexion (art n°. 3020
Pompe zone 2
Carte d'option pour Alde Compact 3030/3030 Plus
FUSIBLE
3,15 A21
Capteur zone 1
3010238
Carte de circuit imprimé
sur la chaudière de
chauffage Alde Compact
3030/3030 Plus
Capteur de
niveau de gaz
Eis Ex
JP4 : Pompe Alde Flow/Vanne 3 voies
JP3 : Pompe de préchauffage du moteur
JP2 : À 1 Zone, ventilateur Booster
JP1 : Chauffage par le sol de la pompe
023)
Capteur zone 2
3010238
Panneau de
commande
3030112
* Truma AC el. iNet se connecte
au port de bus TIN
* La climatisation automatique
fonctionne avec :
- Truma Aventa Confort
- Truma Aventa Eco
- Truma Saphir Compact RC
- Drum Saphir Compact (séries
>23091001)
Saphir Compact a besoin d'un
adaptateur Truma 39050-00175
JP5: À 1 zone,
signal 12 V pour l'indication de
tout gaz (R122)
JP5 : À 2 Zones, ventilateur Booster
