Alde Compact 3030 Installationsanleitung Seite 69

5.5 Montage des Ansaug-/Abgasschlauchs
Schlauchlänge bei Deckenkamin: min. 2,0 m und max. 3,5 m.
Schlauchlänge bei Wandkamin: min. 0,5 m und max. 2 m.
• Messen und schneiden Sie die erforderliche Länge des Ansaugschlauchs (Ø 75 mm) zu.
Schneiden Sie den Abgasschlauch (Ø 50 mm) so ab, dass er ca. 50 mm länger als der Ansaug-
schlauch ist; dies gilt für Schlauchlängen über 1 m.
Die Schläuche sollten ca. 20 mm in die Rohrstutzen passen.
• Stecken Sie den Abgasschlauch in den Ansaugschlauch.
Montieren Sie zunächst den Abgasschlauch (Abb. 7, Punkt 5) am Kamin und sichern Sie ihn mit
einer Schlauchschelle (Abb. 7, Punkt 6). Führen Sie dann den Ansaugschlauch ein (Abb. 7, Punkt 7)
und sichern Sie diesen mit der zweiten Schlauchschelle (Abb. 7, Punkt 8). Montieren Sie dann die
Schläuche auf die gleiche Weise am Heizkessel.
• Klemmen Sie den Schlauch (Abb. 7, Punkt 9) mit c/c 600 mm oder gleichwertig fest.
• Prüfen Sie, dass die Schlauchklemmen korrekt montiert sind.
VORSICHT VIKTIGT
VIKTIGT
Prüfen Sie die Schlauchführung darauf, dass sich kein Wasser im Ansaug-/Abgasschlauch festsetzen kann.

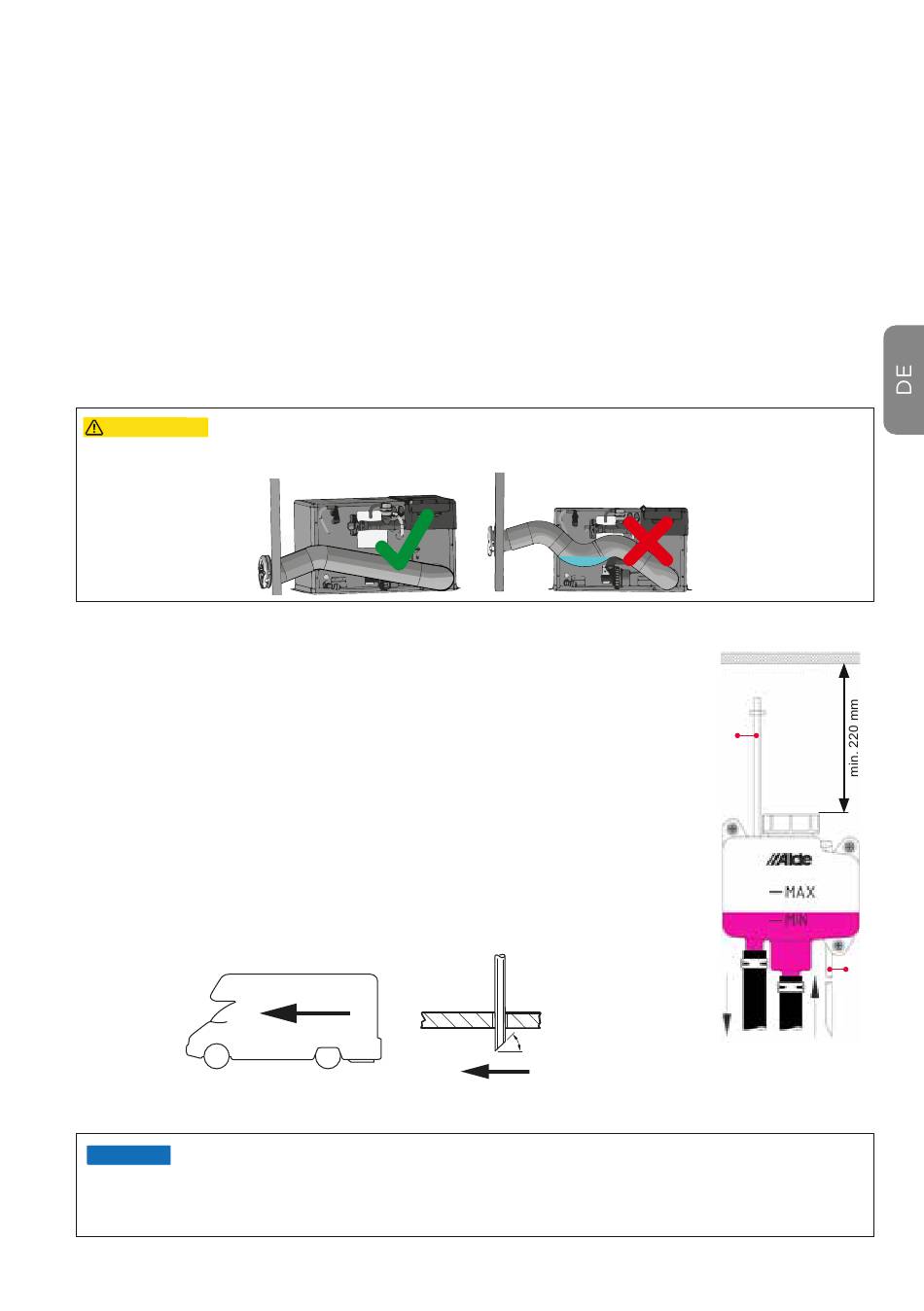

Abb. 8, Schlauchführung
5.6 Montage des Ausgleichsbehälters
• Montieren Sie den Ausgleichsbehälter mindestens 200 mm über dem
höchsten Punkt der Heizungsanlage. Lassen Sie oberhalb des Aus-
gleichsbehälters mindestens 220 mm Freiraum zum Befüllen und für
Servicearbeiten. Verwenden Sie zur Montage die mitgelieferten Schrau-
ben und Stützhülsen.
• Der Entlüftungsschlauch (Abb. 10, Punkt 1) wird gerade nach oben verlegt
und festgeklemmt, damit sich keine Knicke bilden.
• Der Abflussschlauch (Abb. 10, Punkt 2) wird so verlegt, dass er auf dem
kürzesten Weg vom Ausgleichsbehälter durch den Fahrzeugboden nach
außen verläuft.
Der Schlauch wird in einem Winkel von 30° zur Fahrtrichtung unter dem
Fahrzeug abgeschnitten (Abb. 9).
Abb. 9, Schneiden des Schlauchs
NOTICE
NOTICE
OBS! OBS! HINWEIS
Bei 2 Zonen sollte der Ausgleichsbehälter vor der Zonenteilung oder am gemeinsamen Rücklauf
zum Heizkessel platziert werden. Siehe Seite 71.
30º
1
2
Abb. 10, Montage
des Ausgleichs-
behälters
69
