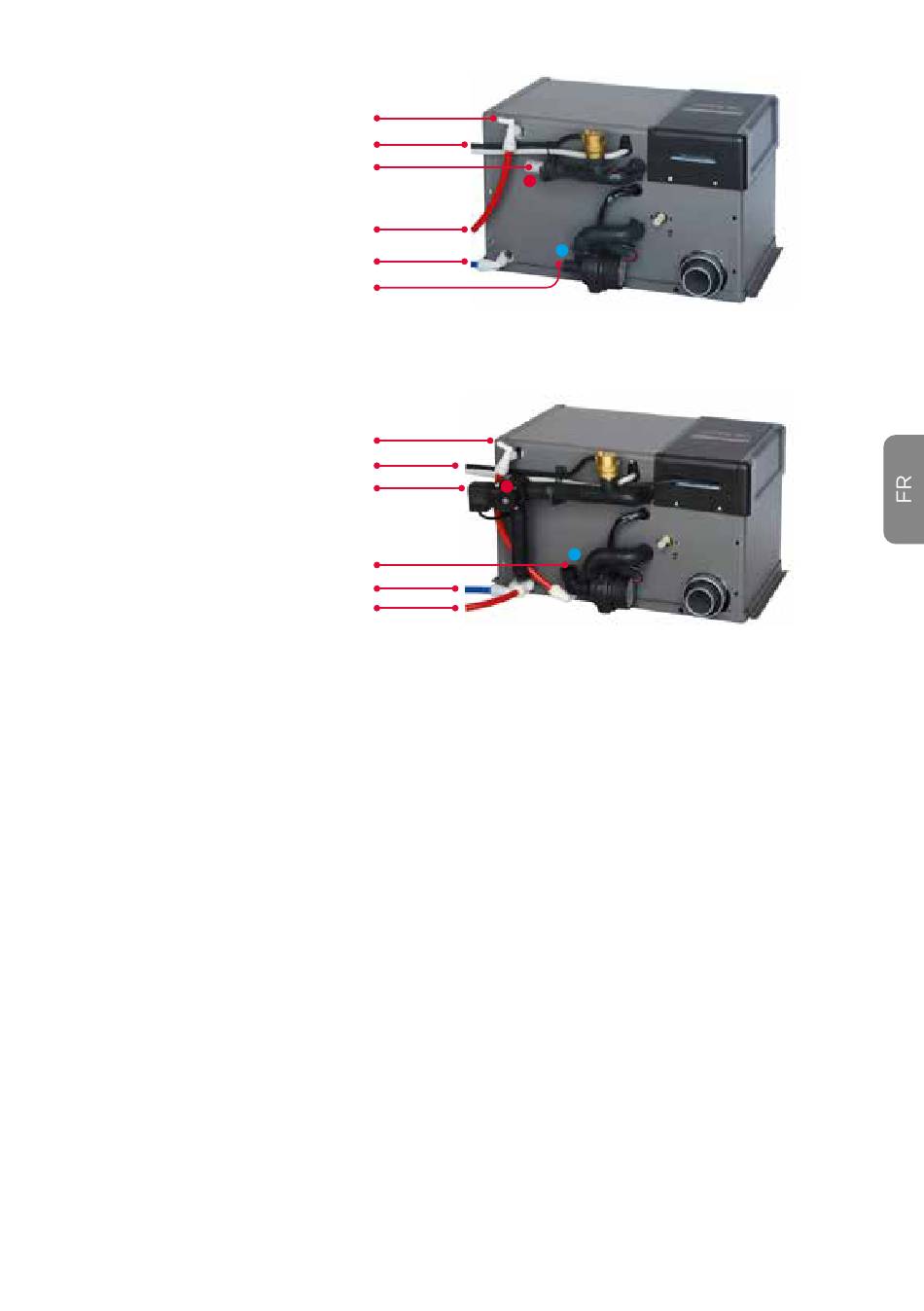

Fig. 15. Raccords sur chaudière Alde Compact 3030
Fig.16. Raccords sur chaudière Alde Compact 3030 Plus
5.11 Raccordement au réseau d'eau douce
Pour que le chauffe-eau intégré à la chaudière fonctionne, il doit être connecté au système d'eau
douce du véhicule. Pour éviter que de l'eau trop chaude ne sorte dans les robinets, une vanne de
mélange, art. n° 3102003, doit être installée. Valable uniquement pour Alde Compact 3030 Plus.
L'eau douce entrante a un marquage bleu (fig. 15/16, point 4) et l'eau chaude sortante ont un mar-
quage rouge (fig. 15/16 ), point 5).
• Une soupape de sécurité doit toujours être installée sur le chauffe-eau, voir la clause 5.12 Installa-
tion de la soupape de sécurité/de vidange. Si la pression d'entrée du chauffe-eau dépasse 0,3 MPa
(3 bars), une soupape de réduction de pression doit être installée. La soupape de réduction de
pression doit être réglée à max. 0,3 MPa (3 bar) et avoir une capacité d'au moins 5 l / min.
• Un clapet anti-retour doit également être monté entre la pompe à eau et la soupape de sécurité
/ vidange pour empêcher l'eau chauffée de refluer dans le réservoir d'eau, voir fig. 17, p. 102.
• 3030 Plus : Pour vous assurer que le système puisse être vidé de son eau et éviter le gel,
installez également une soupape de sécurité / vidange sur l'eau chaude sortante.
Assurez-vous que les deux soupapes de sécurité / vidange sont ouvertes lors de la vidange
en les montant l'une à côté de l'autre.
• 3030 Plus : Pour assurer la sécurité de la pression de l'eau chaude, une pompe à eau douce
pouvant résister à une contre-pression de 0,3 bar tout en fournissant 5 l / min doit être installée.
D'autres accessoires et de longues conduites d'eau peuvent augmenter la contre-pression dans
le système et ainsi imposer des exigences plus élevées à la pompe à eau douce.
6
3
1
5
4
2
6
3
1
2
4
5
