OBVESTILO
Pri vgradnji sistema UNP je treba upoštevati veljavne nacionalne predpise. Pred uporabo UNP
vedno preverite namestitev, glejte razdelek 12. Preverjanja namestitve.
5.13 Priključek UNP
Odstranite zaščitni pokrov s plinske cevi na kotlu
(slika 18 postavka).
Za priključitev UNP na priključek za kotlovski plin uporabite
8 mm bakrene ali jeklene cevi s sponkami. Pri nameščanju
cevi ne pozabite, da morajo biti vsi spoji in priključki lahko
dostopni ter da mora biti kotel odstranljiv za servisiranje.
• Plinski priključek na kotel mora imeti lahko dostopno
ločeno zaporno pipo.
• Kotel priključite na plinsko jeklenko s tipsko homologira-
nim redukcijskim ventilom, s tlakom 30 mbara.
Za dodatno varnost priporočamo uporabo naprave za preverjanje
uhajanja Alde tip 4071, ki mora biti nameščena čim bližje redukcijskemu ventilu.
6. Namestitev nadzorne plošče 3030112
Upravljalna plošča 3030112 (rdeča) je namenjena kotlu Alde Compact 3030/3030 Plus.
Nadzorna plošča mora biti nameščena na višini najmanj 1 metra nad tlemi, vendar ne preblizu stropa.
Prav tako ga ne smete postaviti na zunanjo steno ali v bližino drugih predmetov, ki oddajajo toploto,
kot so CD predvajalnik, hladilnik in luči, ki lahko vplivajo na temperaturo. Prostor za ploščo mora biti
dobro prezračen.
Če je prizadet sobni termostat na plošči, je treba na ploščo priključiti zunanji senzor.
1. Naredite luknje za nadzorno ploščo v skladu s sliko 19, točka 3). Priključite ploščo na kotel
v skladu s sliko 20, stran 161).
2. Varno privijte nadzorno ploščo in pritisnite sprednjo stran. Varno pritrdite kabelski snop,
da preprečite obremenitev priključnega bloka plošče.
86 mm
1

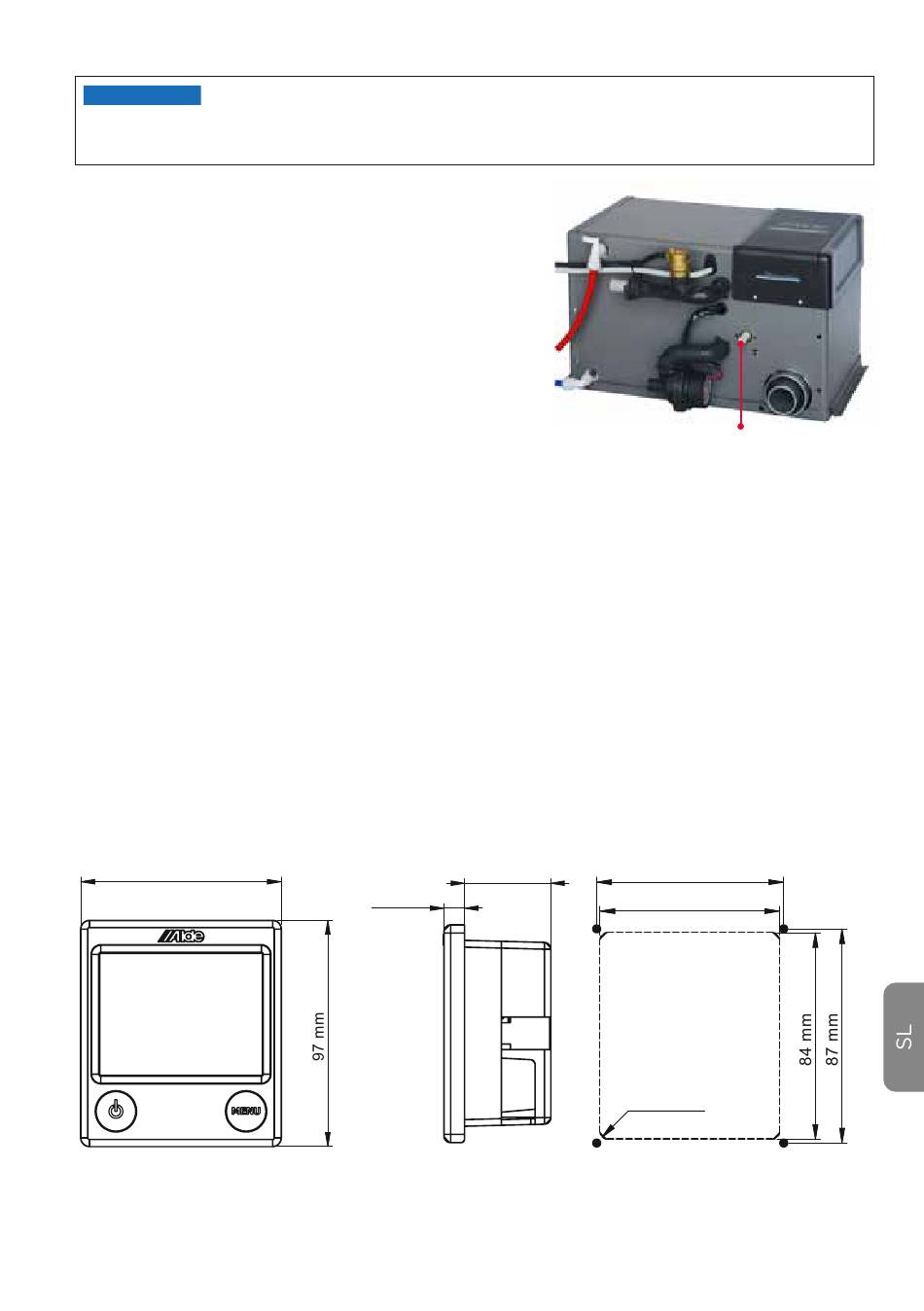

Slika 19, Mere, nadzorna plošča
38,5 mm
9 mm
2
Slika 18, priključek UNP
76 mm
73 mm
R3(4x)
3
