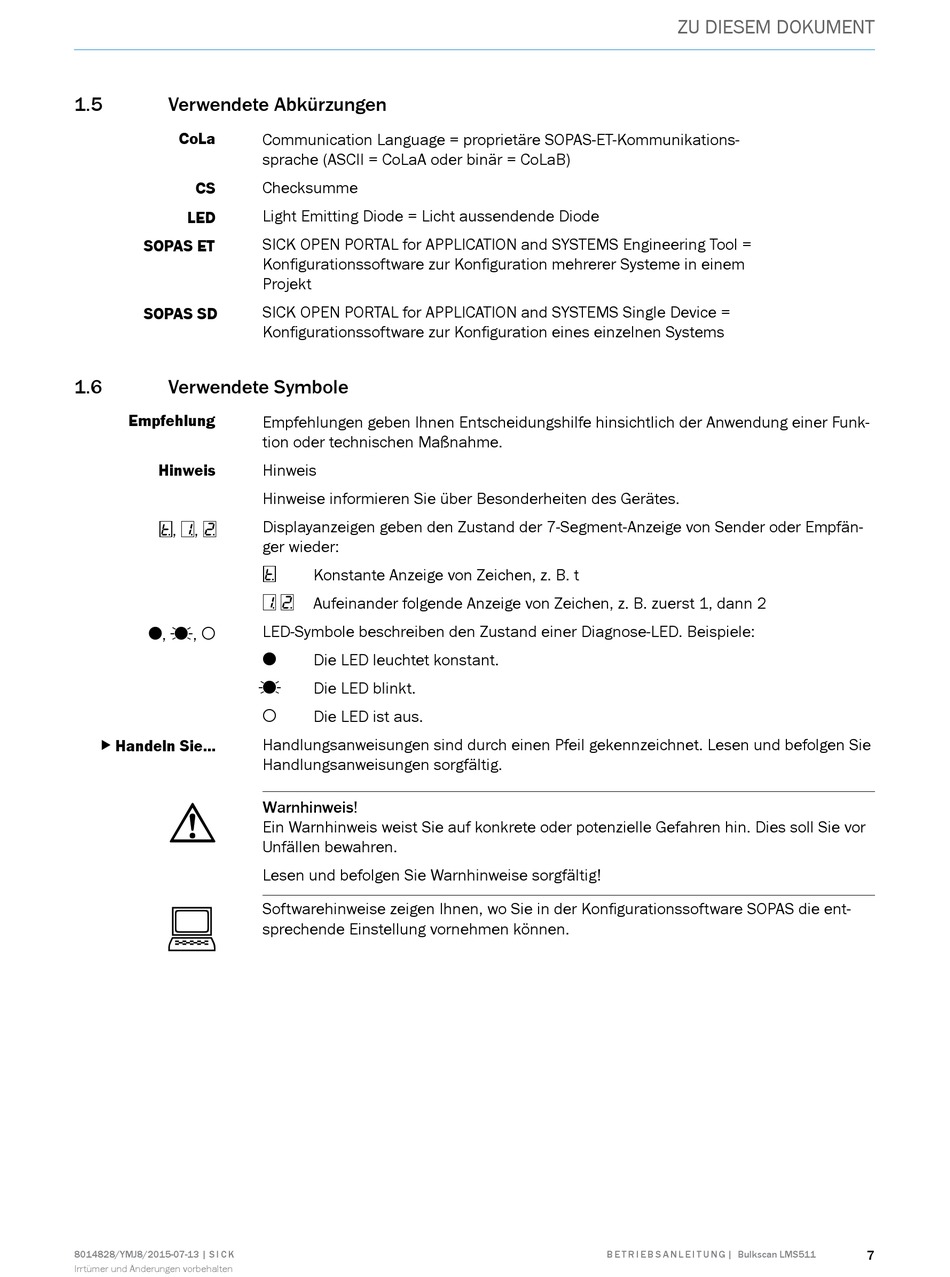

SICK Bulkscan LMS511 Betriebsanleitung Seite 7

1.5 Verwendete Abkürzungen
CoLa
CS
LED
SOPAS ET
SOPAS SD
1.6 Verwendete Symbole
Empfehlung
Hinweis
, , 
, , 
 Handeln Sie...
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Communication Language = proprietäre SOPAS-ET-Kommunikations-
sprache (ASCII = CoLa A oder binär = CoLa B)
Checksumme
Light Emitting Diode = Licht aussendende Diode
SICK OPEN PORTAL for APPLICATION and SYSTEMS Engineering Tool =
Konfigurationssoftware zur Konfiguration mehrerer Systeme in einem
Projekt
SICK OPEN PORTAL for APPLICATION and SYSTEMS Single Device =
Konfigurationssoftware zur Konfiguration eines einzelnen Systems
Empfehlungen geben Ihnen Entscheidungshilfe hinsichtlich der Anwendung einer Funk-
tion oder technischen Maßnahme.
Hinweis
Hinweise informieren Sie über Besonderheiten des Gerätes.
Displayanzeigen geben den Zustand der 7-Segment-Anzeige von Sender oder Empfän-
ger wieder:
Konstante Anzeige von Zeichen, z. B. t

Aufeinander folgende Anzeige von Zeichen, z. B. zuerst 1, dann 2
 
LED-Symbole beschreiben den Zustand einer Diagnose-LED. Beispiele:
Die LED leuchtet konstant.

Die LED blinkt.

Die LED ist aus.

Handlungsanweisungen sind durch einen Pfeil gekennzeichnet. Lesen und befolgen Sie
Handlungsanweisungen sorgfältig.
Warnhinweis!
Ein Warnhinweis weist Sie auf konkrete oder potenzielle Gefahren hin. Dies soll Sie vor
Unfällen bewahren.
Lesen und befolgen Sie Warnhinweise sorgfältig!
Softwarehinweise zeigen Ihnen, wo Sie in der Konfigurationssoftware SOPAS die ent-
sprechende Einstellung vornehmen können.
