Hinweis
Hinweis
8.2 Testmessung durchführen
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Ohne Niveauausgleich:
Das Förderband hat sich gesenkt. Das Schüttgut
liegt unterhalb der Referenzkontur.

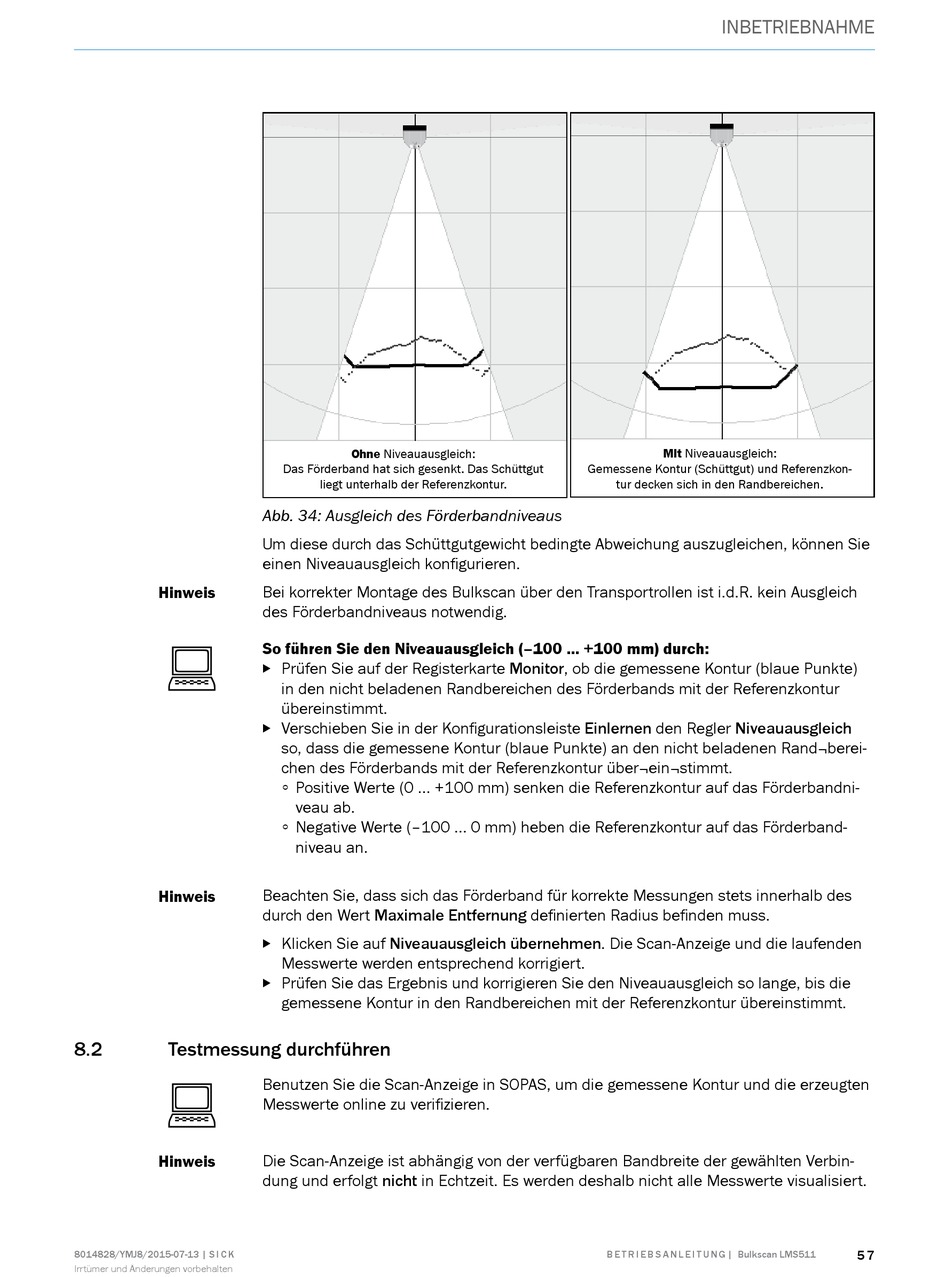

Abb. 34: Ausgleich des Förderbandniveaus
Um diese durch das Schüttgutgewicht bedingte Abweichung auszugleichen, können Sie
einen Niveauausgleich konfigurieren.
Bei korrekter Montage des Bulkscan über den Transportrollen ist i.d.R. kein Ausgleich
des Förderbandniveaus notwendig.
So führen Sie den Niveauausgleich (–100 ... +100 mm) durch:
Prüfen Sie auf der Registerkarte Monitor, ob die gemessene Kontur (blaue Punkte)

in den nicht beladenen Randbereichen des Förderbands mit der Referenzkontur
übereinstimmt.
Verschieben Sie in der Konfigurationsleiste Einlernen den Regler Niveauausgleich

so, dass die gemessene Kontur (blaue Punkte) an den nicht beladenen Rand¬berei-
chen des Förderbands mit der Referenzkontur über¬ein¬stimmt.
◦ Positive Werte (0 ... +100 mm) senken die Referenzkontur auf das Förderbandni-
veau ab.
◦ Negative Werte (–100 ... 0 mm) heben die Referenzkontur auf das Förderband-
niveau an.
Beachten Sie, dass sich das Förderband für korrekte Messungen stets innerhalb des
durch den Wert Maximale Entfernung definierten Radius befinden muss.
Klicken Sie auf Niveauausgleich übernehmen. Die Scan-Anzeige und die laufenden

Messwerte werden entsprechend korrigiert.
Prüfen Sie das Ergebnis und korrigieren Sie den Niveauausgleich so lange, bis die

gemessene Kontur in den Randbereichen mit der Referenzkontur übereinstimmt.
Benutzen Sie die Scan-Anzeige in SOPAS, um die gemessene Kontur und die erzeugten
Messwerte online zu verifizieren.
Die Scan-Anzeige ist abhängig von der verfügbaren Bandbreite der gewählten Verbin-
dung und erfolgt nicht in Echtzeit. Es werden deshalb nicht alle Messwerte visualisiert.
INBETRIEBNAHME
Mit Niveauausgleich:
Gemessene Kontur (Schüttgut) und Referenzkon-
tur decken sich in den Randbereichen.
