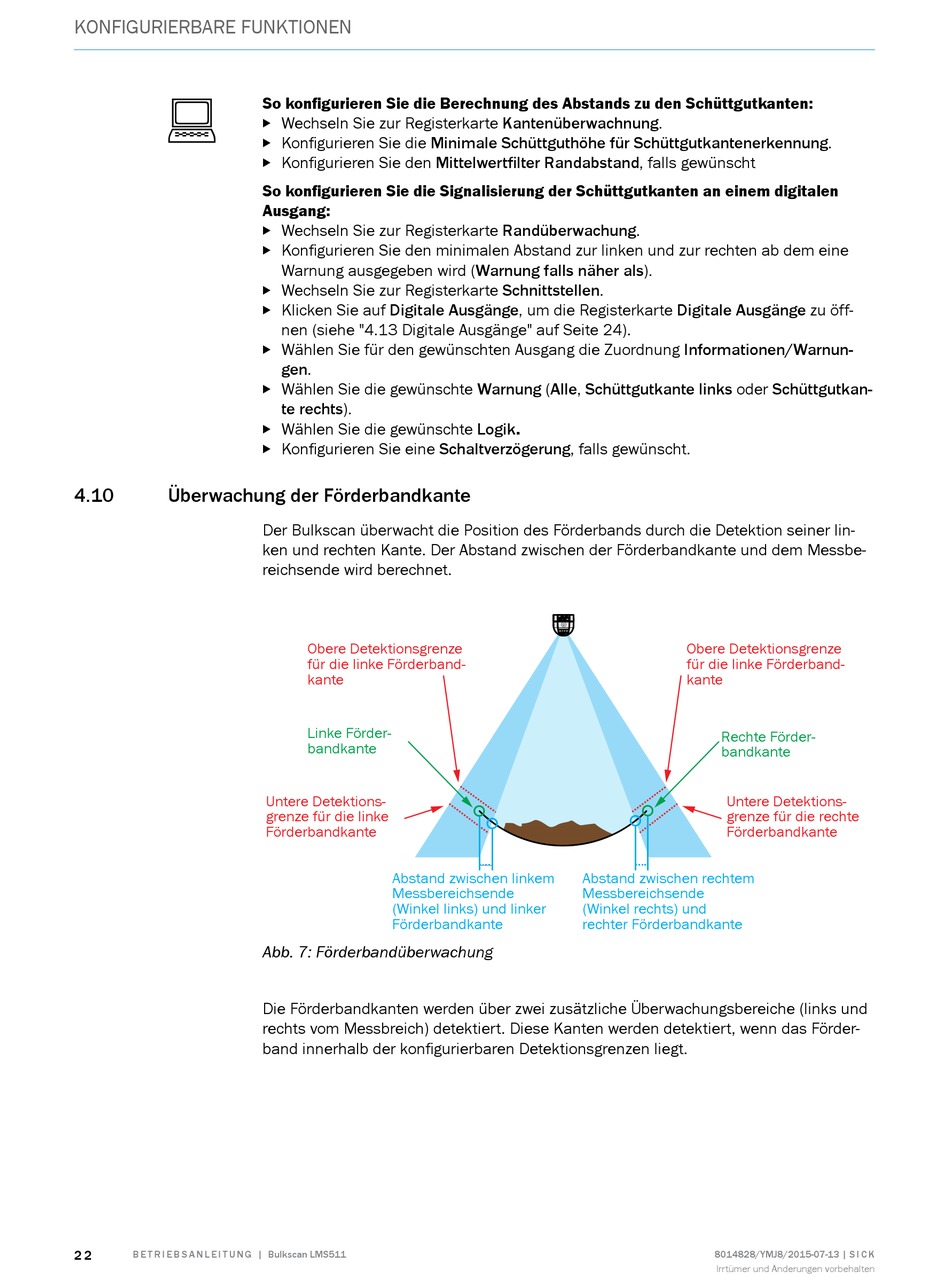

SICK Bulkscan LMS511 Betriebsanleitung Seite 22

KONFIGURIERBARE FUNKTIONEN
4.10 Überwachung der Förderbandkante
2 2
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
So konfigurieren Sie die Berechnung des Abstands zu den Schüttgutkanten:
Wechseln Sie zur Registerkarte Kantenüberwachnung.

Konfigurieren Sie die Minimale Schüttguthöhe für Schüttgutkantenerkennung.

Konfigurieren Sie den Mittelwertfilter Randabstand, falls gewünscht

So konfigurieren Sie die Signalisierung der Schüttgutkanten an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Randüberwachung.

Konfigurieren Sie den minimalen Abstand zur linken und zur rechten ab dem eine

Warnung ausgegeben wird (Warnung falls näher als).
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Informationen/Warnun-

gen.
Wählen Sie die gewünschte Warnung (Alle, Schüttgutkante links oder Schüttgutkan-

te rechts).
Wählen Sie die gewünschte Logik.

Konfigurieren Sie eine Schaltverzögerung, falls gewünscht.

Der Bulkscan überwacht die Position des Förderbands durch die Detektion seiner lin-
ken und rechten Kante. Der Abstand zwischen der Förderbandkante und dem Messbe-
reichsende wird berechnet.
Obere Detektionsgrenze
für die linke Förderband-
kante
Linke Förder-
bandkante
Untere Detektions-
grenze für die linke
Förderbandkante
Abstand zwischen linkem
Messbereichsende
(Winkel links) und linker
Förderbandkante
Abb. 7: Förderbandüberwachung
Die Förderbandkanten werden über zwei zusätzliche Überwachungsbereiche (links und
rechts vom Messbreich) detektiert. Diese Kanten werden detektiert, wenn das Förder-
band innerhalb der konfigurierbaren Detektionsgrenzen liegt.
Obere Detektionsgrenze
für die linke Förderband-
kante
Rechte Förder-
bandkante
Untere Detektions-
grenze für die rechte
Förderbandkante
Abstand zwischen rechtem
Messbereichsende
(Winkel rechts) und
rechter Förderbandkante
