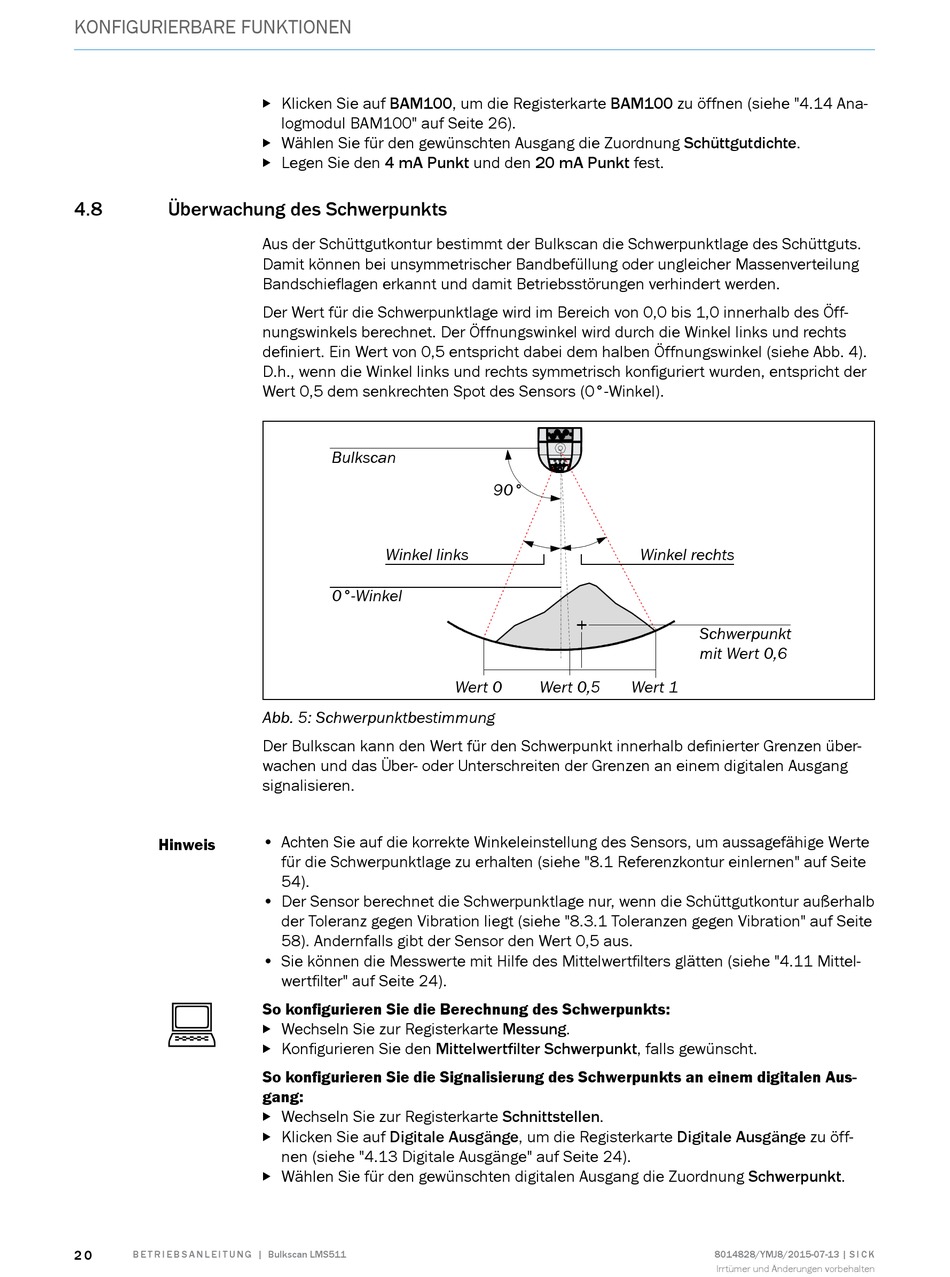

KONFIGURIERBARE FUNKTIONEN
4.8 Überwachung des Schwerpunkts
Hinweis
2 0
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe "4.14 Ana-

logmodul BAM100" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Aus der Schüttgutkontur bestimmt der Bulkscan die Schwerpunktlage des Schüttguts.
Damit können bei unsymmetrischer Bandbefüllung oder ungleicher Massenverteilung
Bandschieflagen erkannt und damit Betriebsstörungen verhindert werden.
Der Wert für die Schwerpunktlage wird im Bereich von 0,0 bis 1,0 innerhalb des Öff-
nungswinkels berechnet. Der Öffnungswinkel wird durch die Winkel links und rechts
definiert. Ein Wert von 0,5 entspricht dabei dem halben Öffnungswinkel (siehe Abb. 4).
D.h., wenn die Winkel links und rechts symmetrisch konfiguriert wurden, entspricht der
Wert 0,5 dem senkrechten Spot des Sensors (0°-Winkel).
Bulkscan
Winkel links
0°-Winkel
Abb. 5: Schwerpunktbestimmung
Der Bulkscan kann den Wert für den Schwerpunkt innerhalb definierter Grenzen über-
wachen und das Über- oder Unterschreiten der Grenzen an einem digitalen Ausgang
signalisieren.
• Achten Sie auf die korrekte Winkeleinstellung des Sensors, um aussagefähige Werte
für die Schwerpunktlage zu erhalten (siehe "8.1 Referenzkontur einlernen" auf Seite
54).
• Der Sensor berechnet die Schwerpunktlage nur, wenn die Schüttgutkontur außerhalb
der Toleranz gegen Vibration liegt (siehe "8.3.1 Toleranzen gegen Vibration" auf Seite
58). Andernfalls gibt der Sensor den Wert 0,5 aus.
• Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittel-
wertfilter" auf Seite 24).
So konfigurieren Sie die Berechnung des Schwerpunkts:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie den Mittelwertfilter Schwerpunkt, falls gewünscht.

So konfigurieren Sie die Signalisierung des Schwerpunkts an einem digitalen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten digitalen Ausgang die Zuordnung Schwerpunkt.

90°
Wert 0 Wert 0,5 Wert 1
Winkel rechts
Schwerpunkt
mit Wert 0,6
