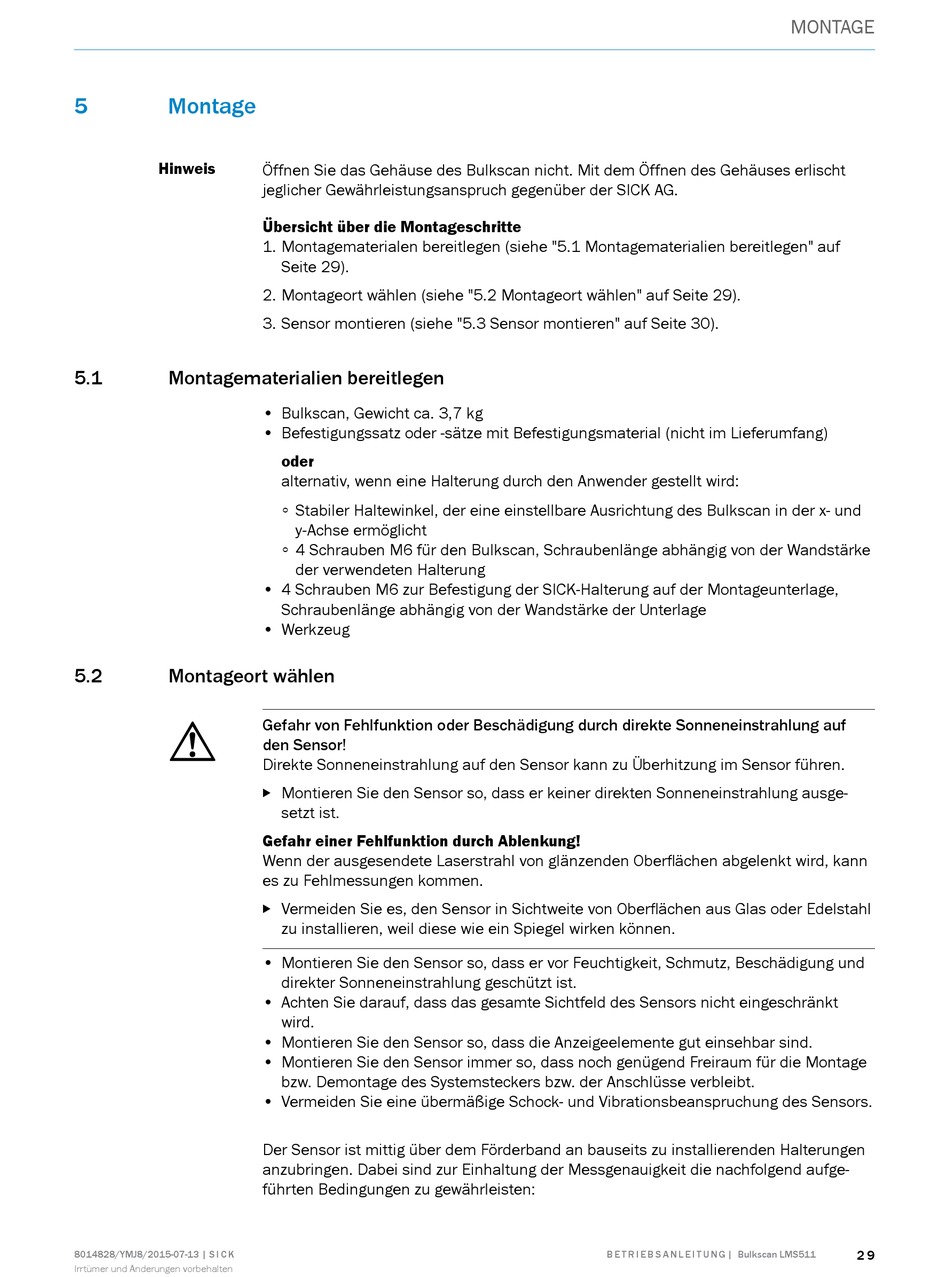

SICK Bulkscan LMS511 Betriebsanleitung Seite 29

5 Montage
Hinweis
5.1 Montagematerialien bereitlegen
5.2 Montageort wählen
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Öffnen Sie das Gehäuse des Bulkscan nicht. Mit dem Öffnen des Gehäuses erlischt
jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
Übersicht über die Montageschritte
1. Montagematerialen bereitlegen (siehe "5.1 Montagematerialien bereitlegen" auf
Seite 29).
2. Montageort wählen (siehe "5.2 Montageort wählen" auf Seite 29).
3. Sensor montieren (siehe "5.3 Sensor montieren" auf Seite 30).
• Bulkscan, Gewicht ca. 3,7 kg
• Befestigungssatz oder -sätze mit Befestigungsmaterial (nicht im Lieferumfang)
oder
alternativ, wenn eine Halterung durch den Anwender gestellt wird:
◦ Stabiler Haltewinkel, der eine einstellbare Ausrichtung des Bulkscan in der x - und
y -Achse ermöglicht
◦ 4 Schrauben M6 für den Bulkscan, Schraubenlänge abhängig von der Wandstärke
der verwendeten Halterung
• 4 Schrauben M6 zur Befestigung der SICK-Halterung auf der Montageunterlage,
Schraubenlänge abhängig von der Wandstärke der Unterlage
• Werkzeug
Gefahr von Fehlfunktion oder Beschädigung durch direkte Sonneneinstrahlung auf
den Sensor!
Direkte Sonneneinstrahlung auf den Sensor kann zu Überhitzung im Sensor führen.
Montieren Sie den Sensor so, dass er keiner direkten Sonneneinstrahlung ausge-

setzt ist.
Gefahr einer Fehlfunktion durch Ablenkung!
Wenn der ausgesendete Laserstrahl von glänzenden Oberflächen abgelenkt wird, kann
es zu Fehlmessungen kommen.
Vermeiden Sie es, den Sensor in Sichtweite von Oberflächen aus Glas oder Edelstahl

zu installieren, weil diese wie ein Spiegel wirken können.
• Montieren Sie den Sensor so, dass er vor Feuchtigkeit, Schmutz, Beschädigung und
direkter Sonneneinstrahlung geschützt ist.
• Achten Sie darauf, dass das gesamte Sichtfeld des Sensors nicht eingeschränkt
wird.
• Montieren Sie den Sensor so, dass die Anzeigeelemente gut einsehbar sind.
• Montieren Sie den Sensor immer so, dass noch genügend Freiraum für die Montage
bzw. Demontage des Systemsteckers bzw. der Anschlüsse verbleibt.
• Vermeiden Sie eine übermäßige Schock- und Vibrationsbeanspruchung des Sensors.
Der Sensor ist mittig über dem Förderband an bauseits zu installierenden Halterungen
anzubringen. Dabei sind zur Einhaltung der Messgenauigkeit die nachfolgend aufge-
führten Bedingungen zu gewährleisten:
