SICK Bulkscan LMS511 Betriebsanleitung Seite 41

6.2.4 Anschluss der seriellen Schnittstellen
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten

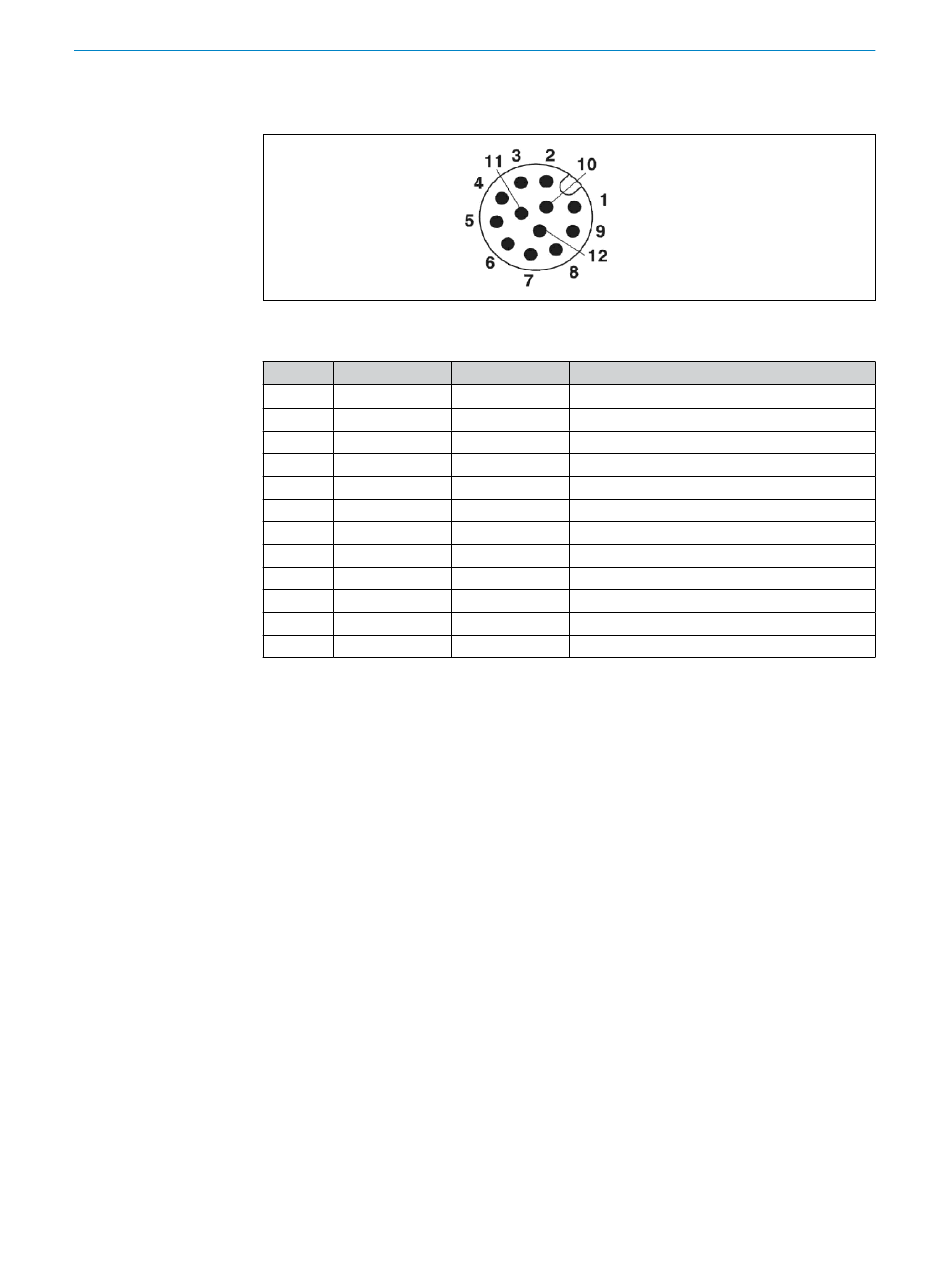

Abb. 20: Pin-Belegung des Anschlusses „Data" (Stecker M12×12, A Kodierung)
Pin Aderfarbe
1 Braun
2 Blau
3 Weiß
4 Grün
5 Rosa
6 Gelb
7 Schwarz
8 Grau
9 Rot
10 Violett
11 Grau /rosa
12 Rot / blau
Tab. 8: Pin-Belegung des Anschlusses „Data"
• Beachten Sie die maximale Leitungslänge (siehe "6.1.3 Leitungslängen und Leiter-
querschnitte" auf Seite 38).
• Für den Anschluss der RS-232- oder der RS-422-Schnittstelle wird eine geschirmte
Leitung benötigt.
• Vorkonfektionierte Anschlussleitungen mit offenem Ende sind als Zubehör erhältlich
(siehe "12.2 Zubehör" auf Seite 78).
Digitalausgänge 1 und 2: Die minimale Schaltzeit von Low auf High beträgt 3 ms
1)
Andere Anschlussleitungen können andere Farben aufweisen.
Signal Funktion
24 V EXT Stromversorgung Digitalausgänge 1 + 2
RD–/RxD RS-422/485/RS-232
OUT1 Digitalausgang
GND RS GND serielle Daten
OUT2 Digitalausgang 2
Reserviert Nicht belegen
TD–/TxD RS-422/485/RS-232
Reserviert Nicht belegen
RD+ RS-422/485
TD+ RS-422/485
Reserviert Nicht belegen
Reserviert Nicht belegen
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
ELEKTROINSTALLATION
1 )
1)
4 1
