SICK Bulkscan LMS511 Betriebsanleitung Seite 42

ELEKTROINSTALLATION
6.2.5 Mini-USB-Anschluss
Hinweis
6.3 Verdrahten der Eingänge und Ausgänge an den externen Komponenten
6.3.1 Digitale Eingänge potenzialbehaftet beschalten
4 2
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Die Mini-USB-Schnittstelle erlaubt die direkte Konfiguration des Bulkscan. Der Mini-
USB-Anschluss befindet sich an der Vorderseite des Sensors unter einer Staubschutz-
kappe.
Mini-USB-Anschluss

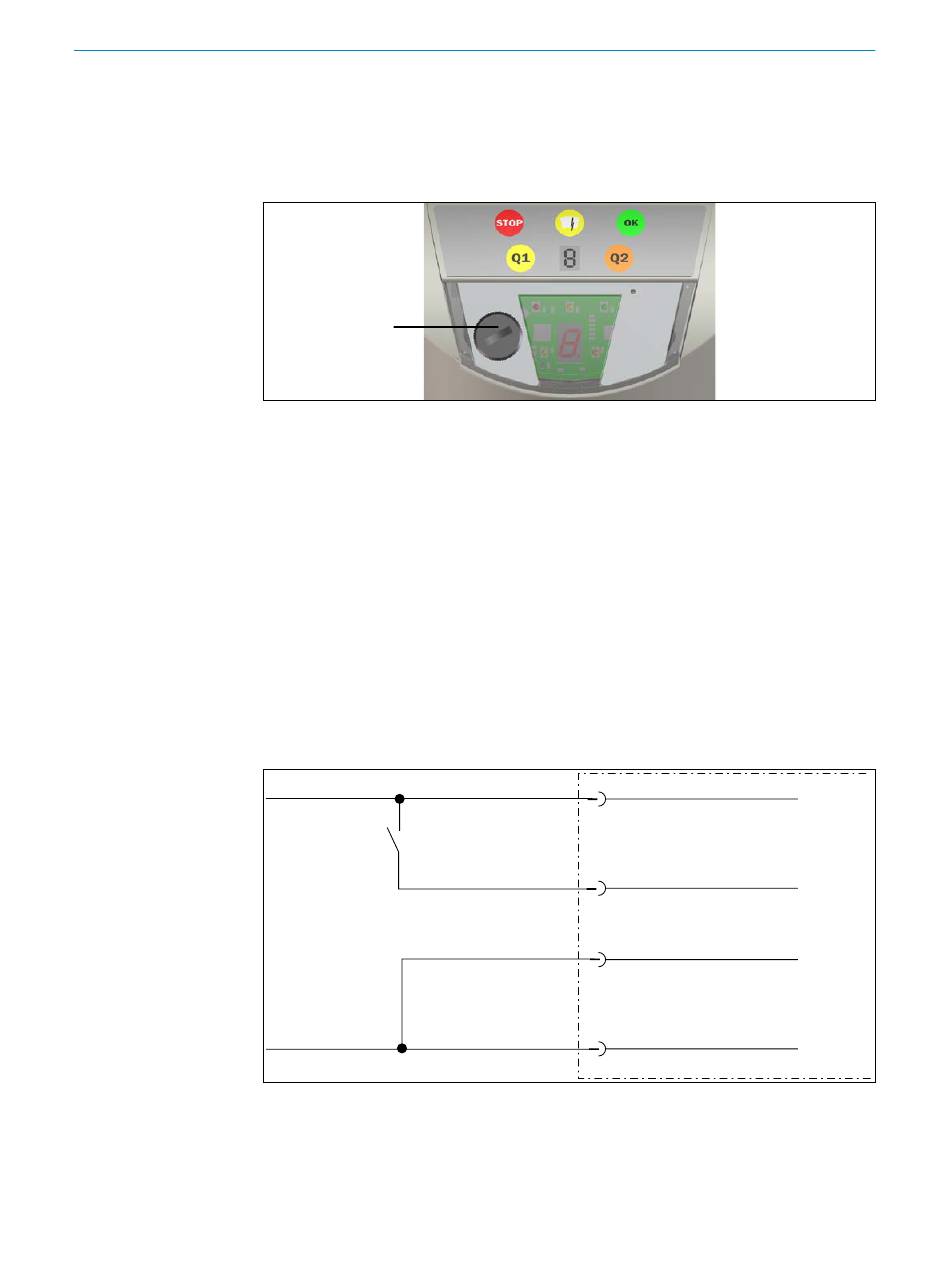

Abb. 21: Lage des Mini-USB-Anschlusses
• Der Mini-USB-Anschluss dient nur der Konfiguration des Sensors und darf nicht dau-
erhaft angeschlossen bleiben.
• Die Konfiguration über USB ist nur möglich, wenn Sie bei der Installation der Kon-
figura-tionssoftware SOPAS den USB-Treiber mit installiert haben. Dies ist bei der
Standardinstallation der Fall.
• Vorkonfektionierte Anschlussleitungen sind als Zubehör erhältlich (siehe "12.2 Zube-
hör" auf Seite 78).
• Schrauben Sie die Staubschutzkappe stets wieder auf den Anschluss, wenn Sie den
Anschluss nicht verwenden.
Externer Schalter
Abb. 22: Digitale Ausgänge potenzialbehaftet beschalten
24 V SYS = 19,2 ... 28,8 V DC
IN1 bzw. IN2
GND IN
GND SYS
