5.3.4 Befestigung mit Befestigungssatz 3
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Mit Hilfe von Befestigungssatz 3 (nur in Verbindung mit Befestigungssatz 1 und 2) kön-
nen Sie den Bulkscan so montieren, dass die Scan-Ebene parallel zur Montagefläche
liegt. Dies ermöglicht eine stabile Wand- oder Deckenmontage oder stellt sicher, dass
Befestigungssatz 2 auf unebenen Oberflächen präzise quer justierbar bleibt.
Befestigungssatz 2
Befestigungssatz 1

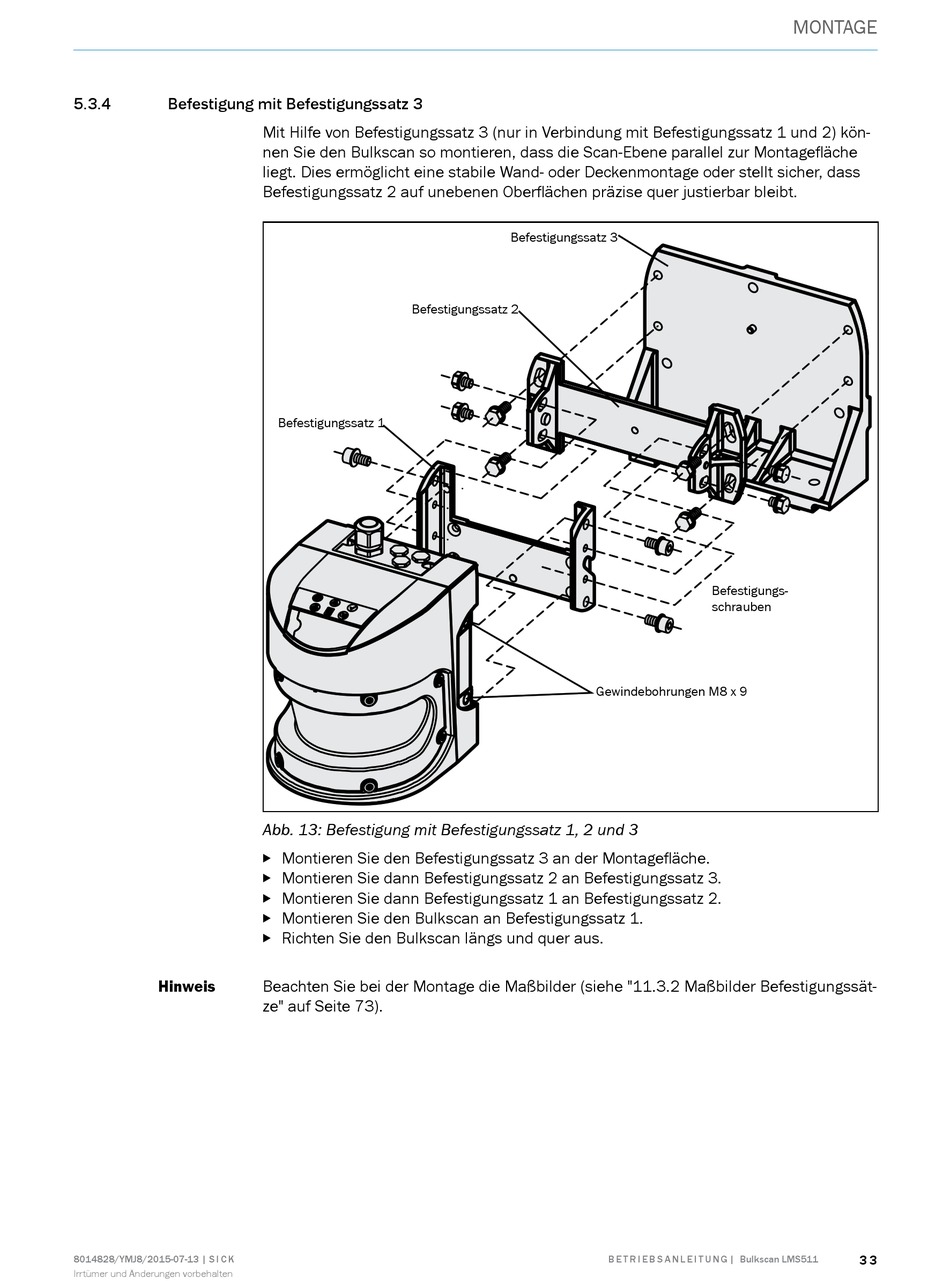

Abb. 13: Befestigung mit Befestigungssatz 1, 2 und 3
Montieren Sie den Befestigungssatz 3 an der Montagefläche.

Montieren Sie dann Befestigungssatz 2 an Befestigungssatz 3.

Montieren Sie dann Befestigungssatz 1 an Befestigungssatz 2.

Montieren Sie den Bulkscan an Befestigungssatz 1.

Richten Sie den Bulkscan längs und quer aus.

Beachten Sie bei der Montage die Maßbilder (siehe "11.3.2 Maßbilder Befestigungssät-
ze" auf Seite 73).
Befestigungssatz 3
Gewindebohrungen M8 x 9
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
MONTAGE
Befestigungs-
schrauben
