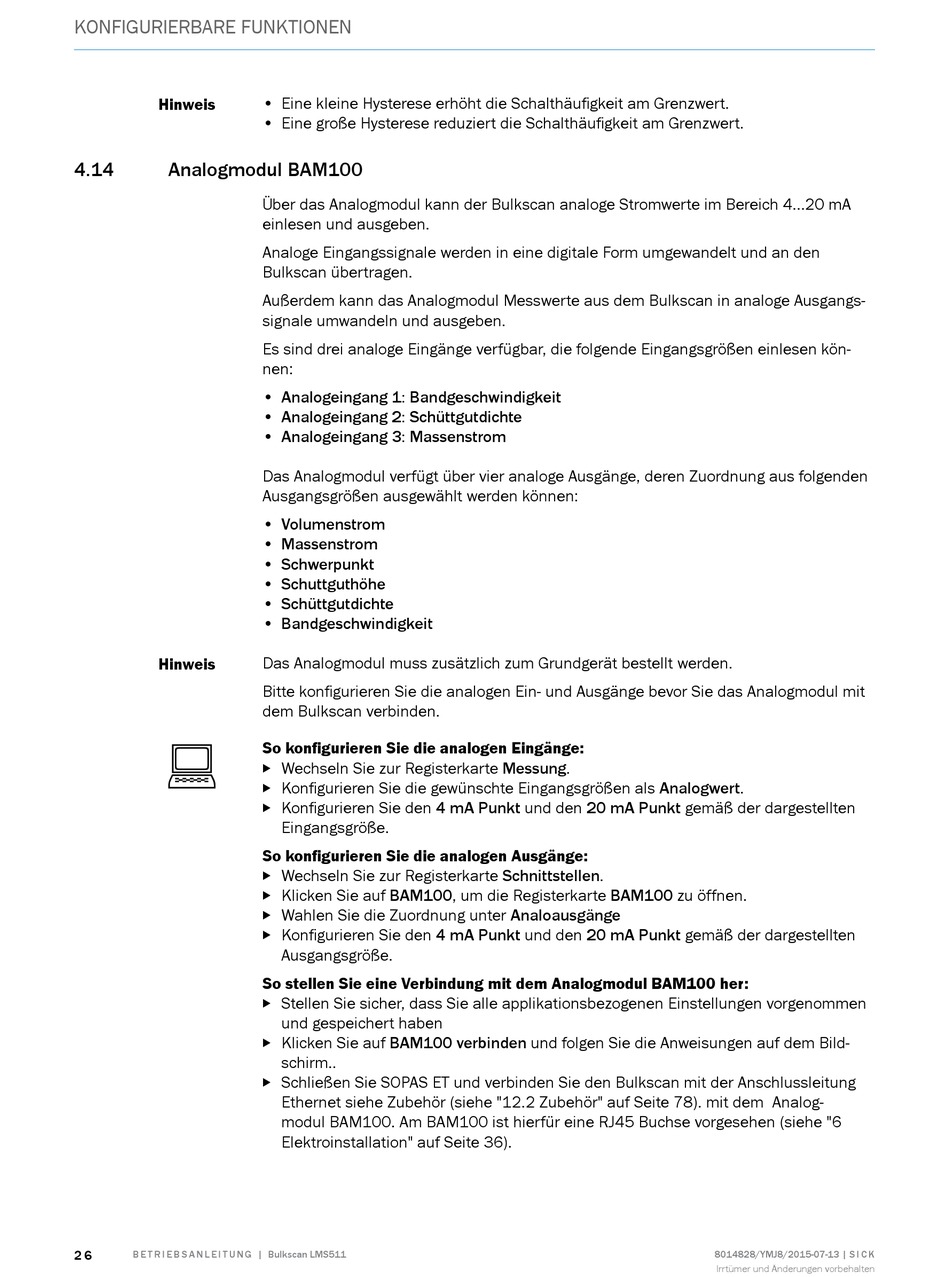

SICK Bulkscan LMS511 Betriebsanleitung Seite 26

KONFIGURIERBARE FUNKTIONEN
Hinweis
4.14 Analogmodul BAM100
Hinweis
2 6
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
• Eine kleine Hysterese erhöht die Schalthäufigkeit am Grenzwert.
• Eine große Hysterese reduziert die Schalthäufigkeit am Grenzwert.
Über das Analogmodul kann der Bulkscan analoge Stromwerte im Bereich 4...20 mA
einlesen und ausgeben.
Analoge Eingangssignale werden in eine digitale Form umgewandelt und an den
Bulkscan übertragen.
Außerdem kann das Analogmodul Messwerte aus dem Bulkscan in analoge Ausgangs-
signale umwandeln und ausgeben.
Es sind drei analoge Eingänge verfügbar, die folgende Eingangsgrößen einlesen kön-
nen:
• Analogeingang 1: Bandgeschwindigkeit
• Analogeingang 2: Schüttgutdichte
• Analogeingang 3: Massenstrom
Das Analogmodul verfügt über vier analoge Ausgänge, deren Zuordnung aus folgenden
Ausgangsgrößen ausgewählt werden können:
• Volumenstrom
• Massenstrom
• Schwerpunkt
• Schuttguthöhe
• Schüttgutdichte
• Bandgeschwindigkeit
Das Analogmodul muss zusätzlich zum Grundgerät bestellt werden.
Bitte konfigurieren Sie die analogen Ein- und Ausgänge bevor Sie das Analogmodul mit
dem Bulkscan verbinden.
So konfigurieren Sie die analogen Eingänge:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die gewünschte Eingangsgrößen als Analogwert.

Konfigurieren Sie den 4 mA Punkt und den 20 mA Punkt gemäß der dargestellten

Eingangsgröße.
So konfigurieren Sie die analogen Ausgänge:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen.

Wahlen Sie die Zuordnung unter Analoausgänge

Konfigurieren Sie den 4 mA Punkt und den 20 mA Punkt gemäß der dargestellten

Ausgangsgröße.
So stellen Sie eine Verbindung mit dem Analogmodul BAM100 her:
Stellen Sie sicher, dass Sie alle applikationsbezogenen Einstellungen vorgenommen

und gespeichert haben
Klicken Sie auf BAM100 verbinden und folgen Sie die Anweisungen auf dem Bild-

schirm..
Schließen Sie SOPAS ET und verbinden Sie den Bulkscan mit der Anschlussleitung

Ethernet siehe Zubehör (siehe "12.2 Zubehör" auf Seite 78). mit dem Analog-
modul BAM100. Am BAM100 ist hierfür eine RJ45 Buchse vorgesehen (siehe "6
Elektroinstallation" auf Seite 36).
