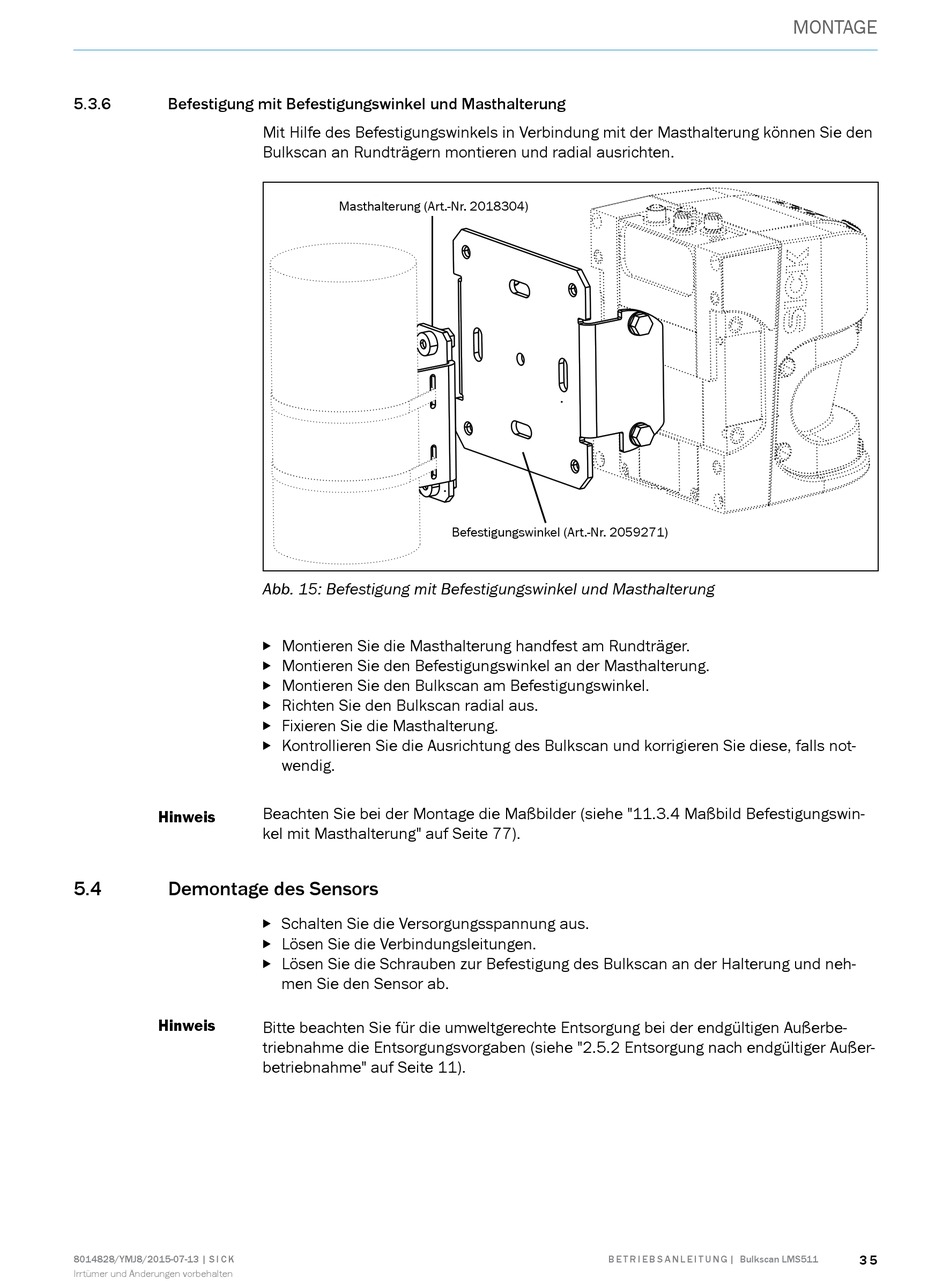

SICK Bulkscan LMS511 Betriebsanleitung Seite 35

5.3.6 Befestigung mit Befestigungswinkel und Masthalterung
Hinweis
5.4 Demontage des Sensors
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Mit Hilfe des Befestigungswinkels in Verbindung mit der Masthalterung können Sie den
Bulkscan an Rundträgern montieren und radial ausrichten.
Masthalterung (Art.-Nr. 2018304)
Abb. 15: Befestigung mit Befestigungswinkel und Masthalterung
Montieren Sie die Masthalterung handfest am Rundträger.

Montieren Sie den Befestigungswinkel an der Masthalterung.

Montieren Sie den Bulkscan am Befestigungswinkel.

Richten Sie den Bulkscan radial aus.

Fixieren Sie die Masthalterung.

Kontrollieren Sie die Ausrichtung des Bulkscan und korrigieren Sie diese, falls not-

wendig.
Beachten Sie bei der Montage die Maßbilder (siehe "11.3.4 Maßbild Befestigungswin-
kel mit Masthalterung" auf Seite 77).
Schalten Sie die Versorgungsspannung aus.

Lösen Sie die Verbindungsleitungen.

Lösen Sie die Schrauben zur Befestigung des Bulkscan an der Halterung und neh-

men Sie den Sensor ab.
Bitte beachten Sie für die umweltgerechte Entsorgung bei der endgültigen Außerbe-
triebnahme die Entsorgungsvorgaben (siehe "2.5.2 Entsorgung nach endgültiger Außer-
betriebnahme" auf Seite 11).
Befestigungswinkel (Art.-Nr. 2059271)
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
MONTAGE
3 5
