MONTAGE
5.3.5 Befestigung mit Befestigungswinkel an vorhandenem Befestigungssatz LMS2xx
Hinweis
3 4
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Mit Hilfe des Befestigungswinkels können Sie den Bulkscan als Ersatzsensor für einen
Bulkscan LMS211/LMS221 an einem vorhandenen Befestigungssatz LMS2xx montie-
ren.
Befestigungssatz LMS2xx
(Art.-Nr. 2018303)

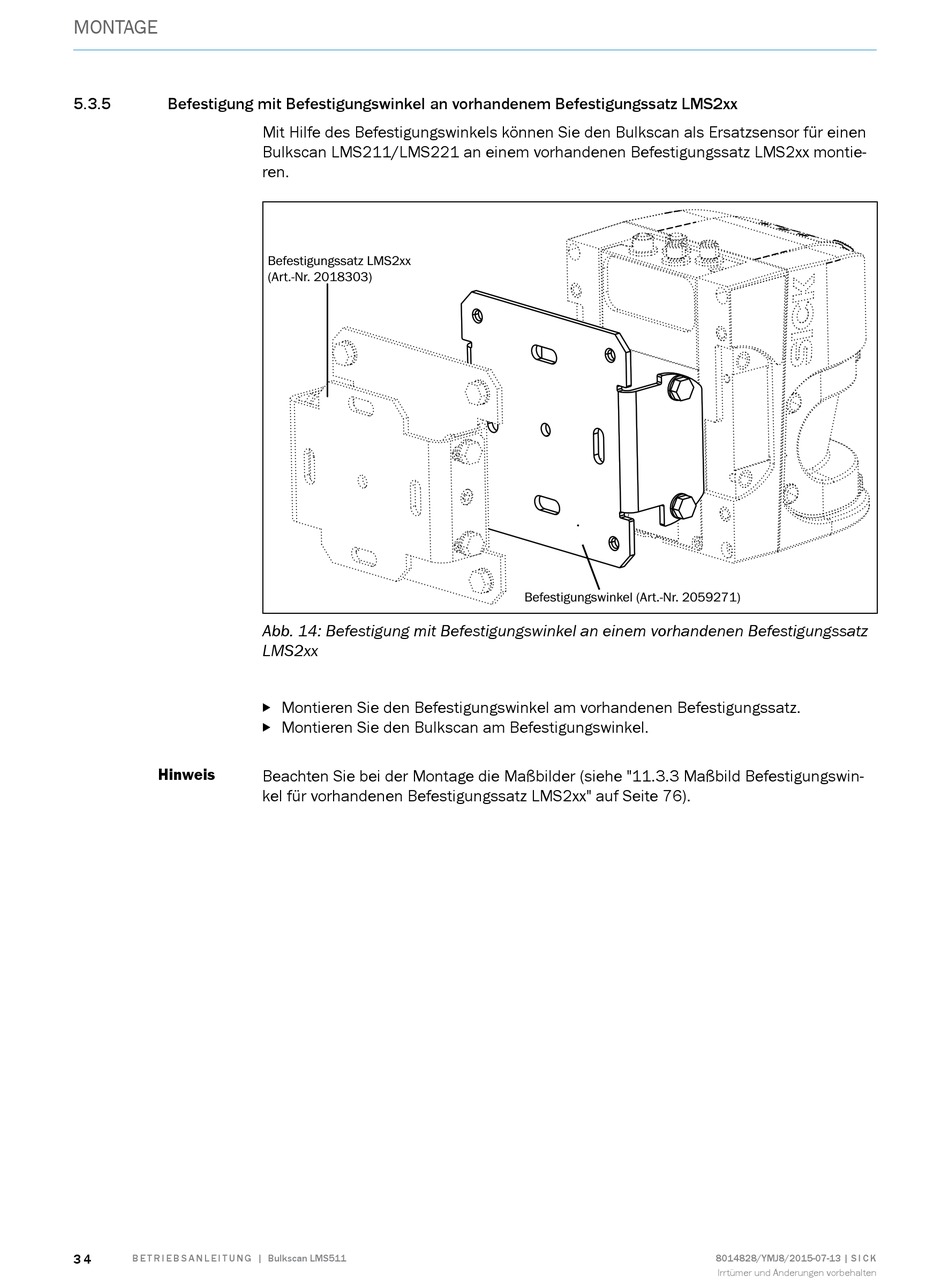

Abb. 14: Befestigung mit Befestigungswinkel an einem vorhandenen Befestigungssatz
LMS2xx
Montieren Sie den Befestigungswinkel am vorhandenen Befestigungssatz.

Montieren Sie den Bulkscan am Befestigungswinkel.

Beachten Sie bei der Montage die Maßbilder (siehe "11.3.3 Maßbild Befestigungswin-
kel für vorhandenen Befestigungssatz LMS2xx" auf Seite 76).
Befestigungswinkel (Art.-Nr. 2059271)
