SICK Bulkscan LMS511 Betriebsanleitung Seite 39

6.2.1 Anschluss der Versorgungsspannung
Hinweis
6.2.2 Anschluss der digitalen Ein-Ausgänge
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten

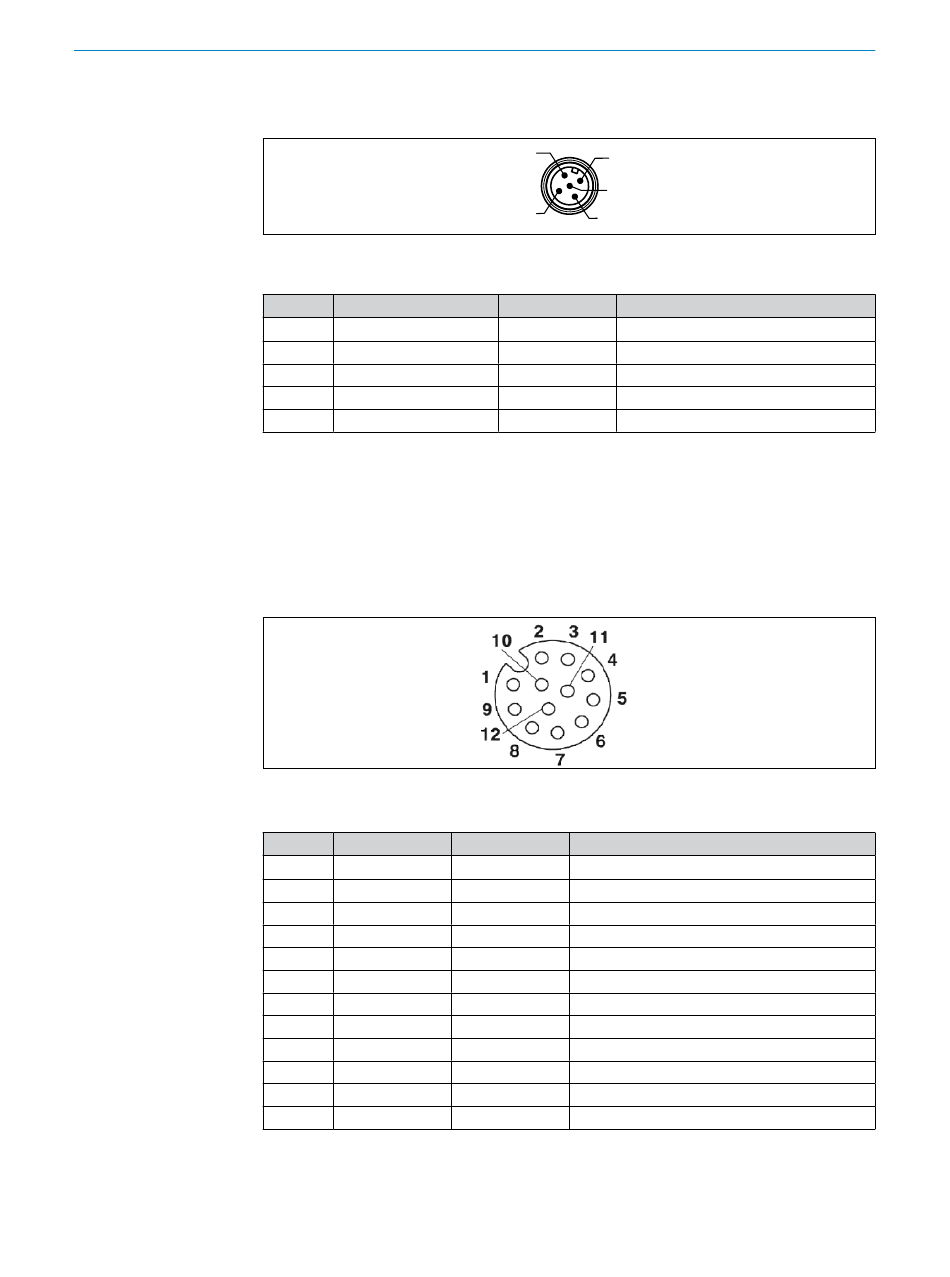

Abb. 17: Pin-Belegung des Anschlusses „Power" (Stecker M12×5, A- Kodierung)
Pin Aderfarbe
1 Braun
2 Weiß
3 Blau
4 -
5 Schwarz
Tab. 5: Pin-Belegung des Anschlusses „Power"
Vorkonfektionierte Anschlussleitungen mit offenem Ende sind als Zubehör erhältlich
(siehe "12.2 Zubehör" auf Seite 78).
Andere Anschlussleitungen können andere Farben aufweisen.
Abb. 18: Pin-Belegung des Anschlusses „I/O" (Buchse M12×12, A -Kodierung).
Pin Aderfarbe
1 Braun
2 Blau
3 Weiß
4 Grün
5 Rosa
6 Gelb
7 Schwarz
8 Grau
9 Rot
10 Violett
11 Grau /rosa
12 Rot / blau
Tab. 6: Pin-Belegung des Anschlusses „I/O"
2
1
5
3
4
Signal Funktion
24 V SYS Stromversorgung Sensor
24 V HEAT Stromversorgung Heizung
GND SYS Masse Stromversorgung Sensor
Reserviert Nicht belegen
GND HEAT Masse Stromversorgung Heizung
Signal Funktion
24 V EXT Stromversorgung Digitalausgänge 3 bis 6
GND IN Masse Digitaleingänge 1 + 2
IN1 Digitaleingang 1
GND ENC Masse Drehgebereingänge
IN2 Digitaleingang 2
ENC1 Drehgebereingang 1
GND EXT Masse Digitalausgänge 3 bis 6
ENC2 Drehgebereingang 2
OUT3 Digitalausgang 3
OUT4 Digitalausgang 4
OUT5 Digitalausgang 5
OUT6 Digitalausgang 6
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
ELEKTROINSTALLATION
3 9
