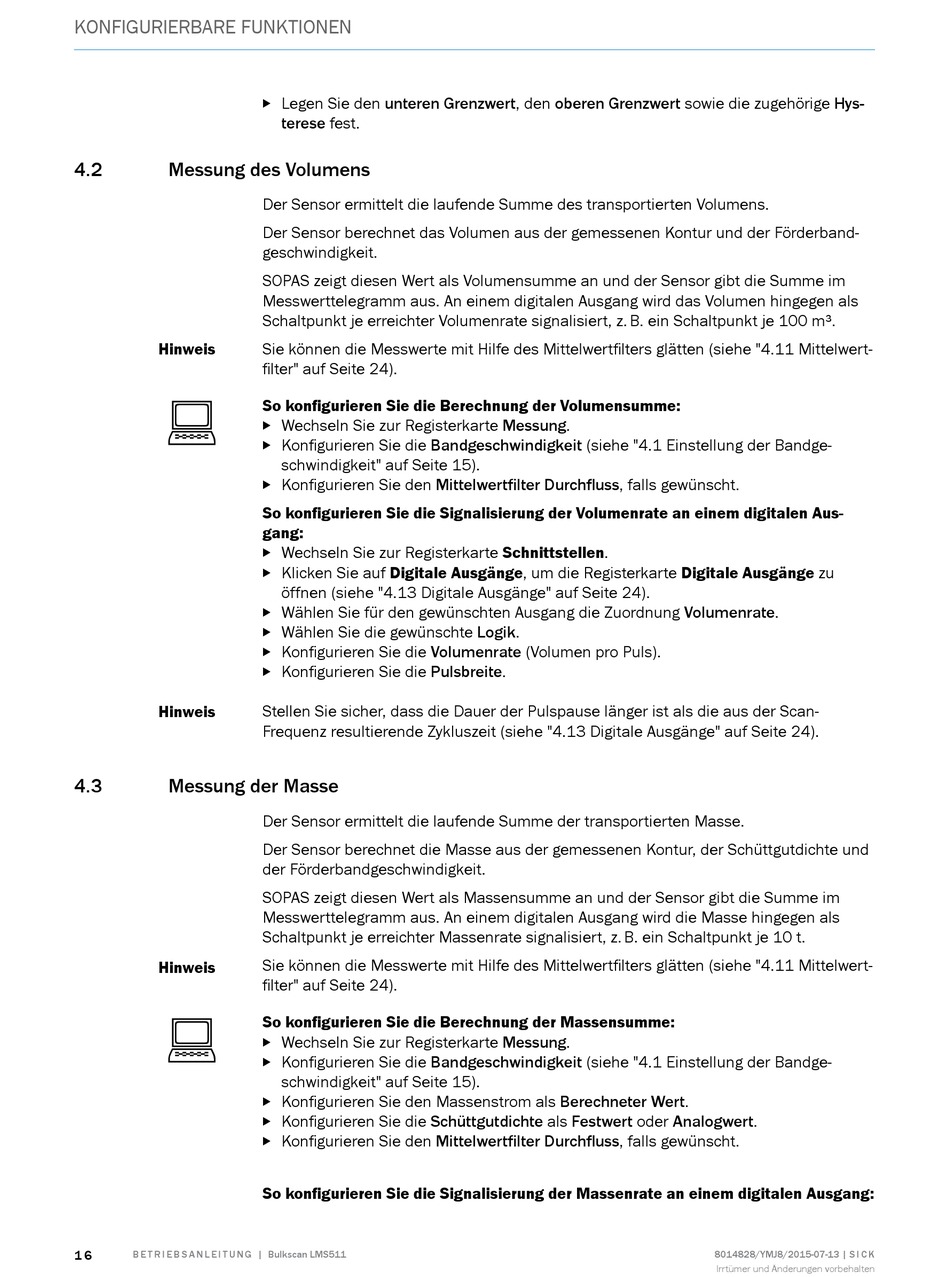

SICK Bulkscan LMS511 Betriebsanleitung Seite 16

KONFIGURIERBARE FUNKTIONEN
4.2 Messung des Volumens
Hinweis
Hinweis
4.3 Messung der Masse
Hinweis
1 6
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
Der Sensor ermittelt die laufende Summe des transportierten Volumens.
Der Sensor berechnet das Volumen aus der gemessenen Kontur und der Förderband-
geschwindigkeit.
SOPAS zeigt diesen Wert als Volumensumme an und der Sensor gibt die Summe im
Messwerttelegramm aus. An einem digitalen Ausgang wird das Volumen hingegen als
Schaltpunkt je erreichter Volumenrate signalisiert, z. B. ein Schaltpunkt je 100 m³.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittelwert-
filter" auf Seite 24).
So konfigurieren Sie die Berechnung der Volumensumme:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe "4.1 Einstellung der Bandge-

schwindigkeit" auf Seite 15).
Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung der Volumenrate an einem digitalen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu

öffnen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Volumenrate.

Wählen Sie die gewünschte Logik.

Konfigurieren Sie die Volumenrate (Volumen pro Puls).

Konfigurieren Sie die Pulsbreite.

Stellen Sie sicher, dass die Dauer der Pulspause länger ist als die aus der Scan-
Frequenz resultierende Zykluszeit (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Der Sensor ermittelt die laufende Summe der transportierten Masse.
Der Sensor berechnet die Masse aus der gemessenen Kontur, der Schüttgutdichte und
der Förderbandgeschwindigkeit.
SOPAS zeigt diesen Wert als Massensumme an und der Sensor gibt die Summe im
Messwerttelegramm aus. An einem digitalen Ausgang wird die Masse hingegen als
Schaltpunkt je erreichter Massenrate signalisiert, z. B. ein Schaltpunkt je 10 t.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittelwert-
filter" auf Seite 24).
So konfigurieren Sie die Berechnung der Massensumme:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe "4.1 Einstellung der Bandge-

schwindigkeit" auf Seite 15).
Konfigurieren Sie den Massenstrom als Berechneter Wert.

Konfigurieren Sie die Schüttgutdichte als Festwert oder Analogwert.

Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung der Massenrate an einem digitalen Ausgang:
