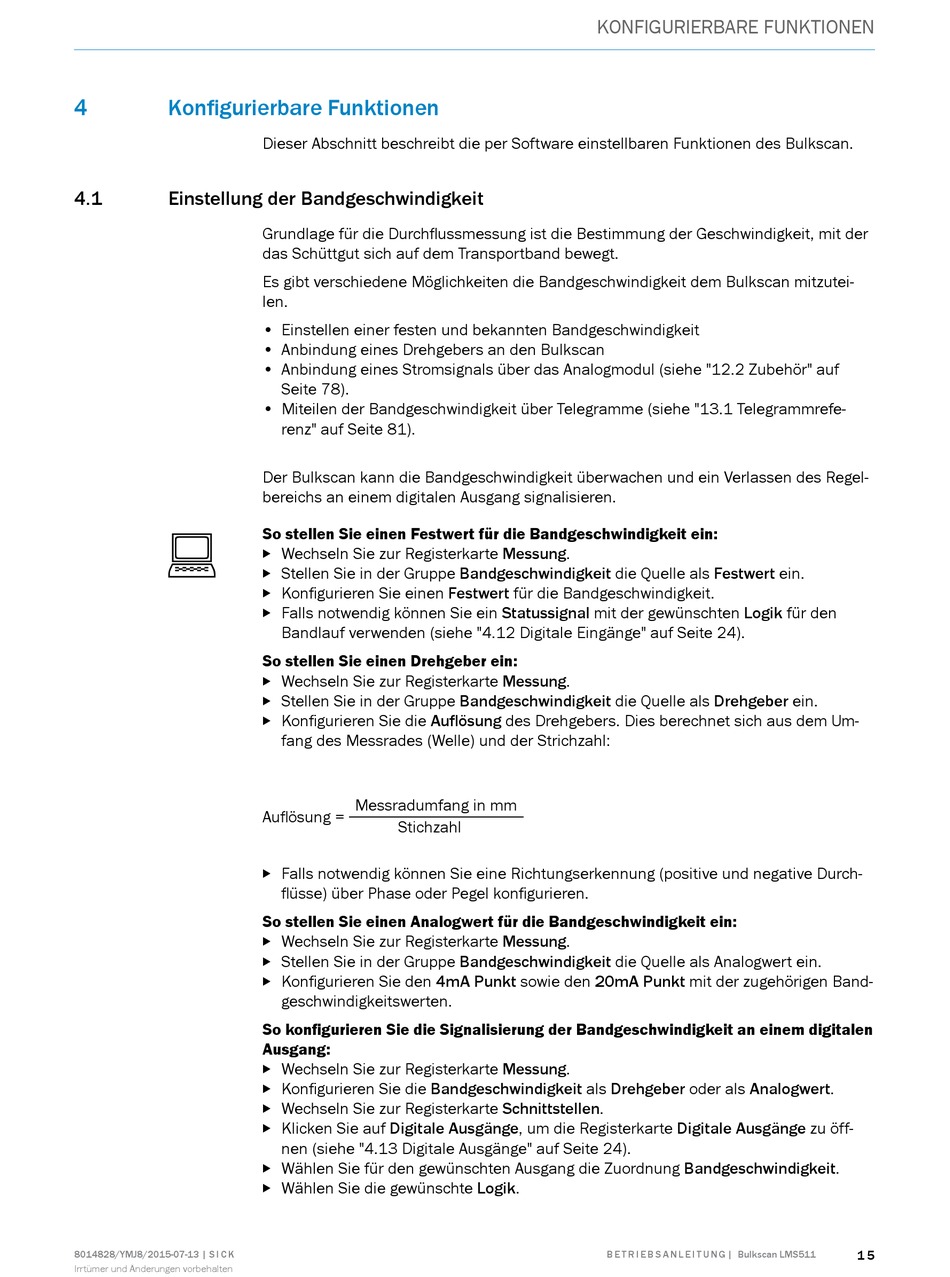

SICK Bulkscan LMS511 Betriebsanleitung Seite 15

4 Konfigurierbare Funktionen
4.1 Einstellung der Bandgeschwindigkeit
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Dieser Abschnitt beschreibt die per Software einstellbaren Funktionen des Bulkscan.
Grundlage für die Durchflussmessung ist die Bestimmung der Geschwindigkeit, mit der
das Schüttgut sich auf dem Transportband bewegt.
Es gibt verschiedene Möglichkeiten die Bandgeschwindigkeit dem Bulkscan mitzutei-
len.
• Einstellen einer festen und bekannten Bandgeschwindigkeit
• Anbindung eines Drehgebers an den Bulkscan
• Anbindung eines Stromsignals über das Analogmodul (siehe "12.2 Zubehör" auf
Seite 78).
• Miteilen der Bandgeschwindigkeit über Telegramme (siehe "13.1 Telegrammrefe-
renz" auf Seite 81).
Der Bulkscan kann die Bandgeschwindigkeit überwachen und ein Verlassen des Regel-
bereichs an einem digitalen Ausgang signalisieren.
So stellen Sie einen Festwert für die Bandgeschwindigkeit ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Festwert ein.

Konfigurieren Sie einen Festwert für die Bandgeschwindigkeit.

Falls notwendig können Sie ein Statussignal mit der gewünschten Logik für den

Bandlauf verwenden (siehe "4.12 Digitale Eingänge" auf Seite 24).
So stellen Sie einen Drehgeber ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Drehgeber ein.

Konfigurieren Sie die Auflösung des Drehgebers. Dies berechnet sich aus dem Um-

fang des Messrades (Welle) und der Strichzahl:
Messradumfang in mm
Auflösung =
Stichzahl
Falls notwendig können Sie eine Richtungserkennung (positive und negative Durch-

flüsse) über Phase oder Pegel konfigurieren.
So stellen Sie einen Analogwert für die Bandgeschwindigkeit ein:
Wechseln Sie zur Registerkarte Messung.

Stellen Sie in der Gruppe Bandgeschwindigkeit die Quelle als Analogwert ein.

Konfigurieren Sie den 4mA Punkt sowie den 20mA Punkt mit der zugehörigen Band-

geschwindigkeitswerten.
So konfigurieren Sie die Signalisierung der Bandgeschwindigkeit an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit als Drehgeber oder als Analogwert.

Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Bandgeschwindigkeit.

Wählen Sie die gewünschte Logik.

