SICK Bulkscan LMS511 Betriebsanleitung Seite 31

5.3.1 Direkte Befestigung
Hinweis
5.3.2 Befestigung mit Befestigungssatz 1
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Der Bulkscan verfügt an seiner Rückseite über vier Gewindebohrungen M6×8. Mit
ihnen können Sie den Bulkscan direkt an der vorgesehenen Montagefläche anbringen.

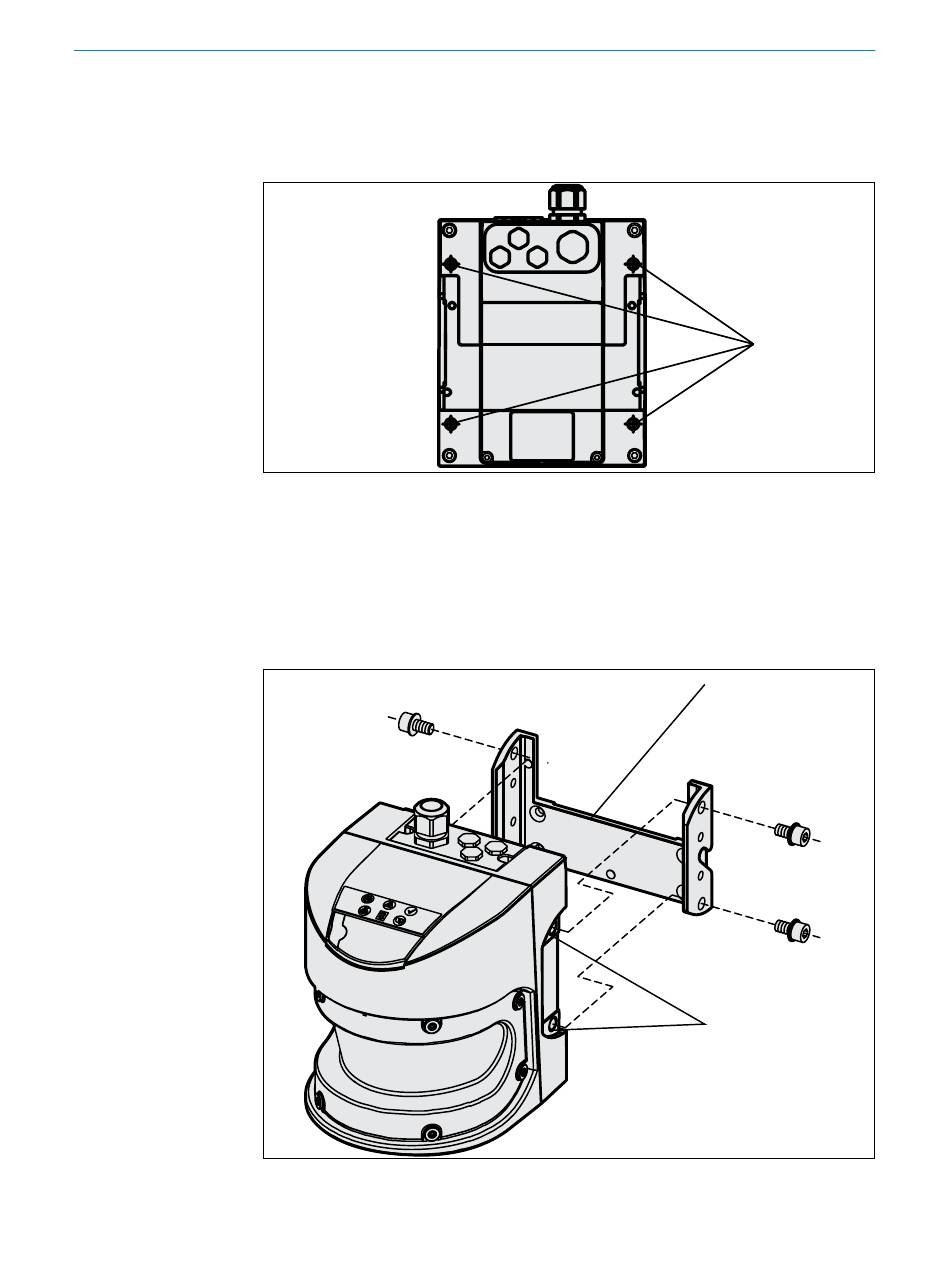

Abb. 10: Direkte Befestigung
Beachten Sie bei der Montage die Maßbilder (siehe "11.2 Technische Daten zum Ana-
logmodul BAM100" auf Seite 71).
Mit Hilfe von Befestigungssatz 1 können Sie den Bulkscan an einer Montagefläche
(Wand, Maschine) montieren.
Abb. 11: Befestigung mit Befestigungssatz 1
M x 8
Befestigungssatz 1
Befestigungs-
schrauben
Gewindebohrungen
M8 x 9
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
MONTAGE
3 1
