Hinweis

8014828/YMJ8/2015-07-13 | S I C K

Irrtümer und Änderungen vorbehalten

Kompensationsfunktion

Es werden zwei Arten von Kompensationsfunktionen zur Verfügung gestellt:

Quadratische Kompensationsfunktion

Eine quadratische Kompensationsfunktion

liefert optimale Ergebnisse in dem Bereich,

in dem die Referenzmessungen durchge-

führt wurden. Wenn die zu erwartenden

Messungen jedoch außerhalb der Referenz-

messungen liegen, ist mit einer größeren

Abweichung zu rechnen.

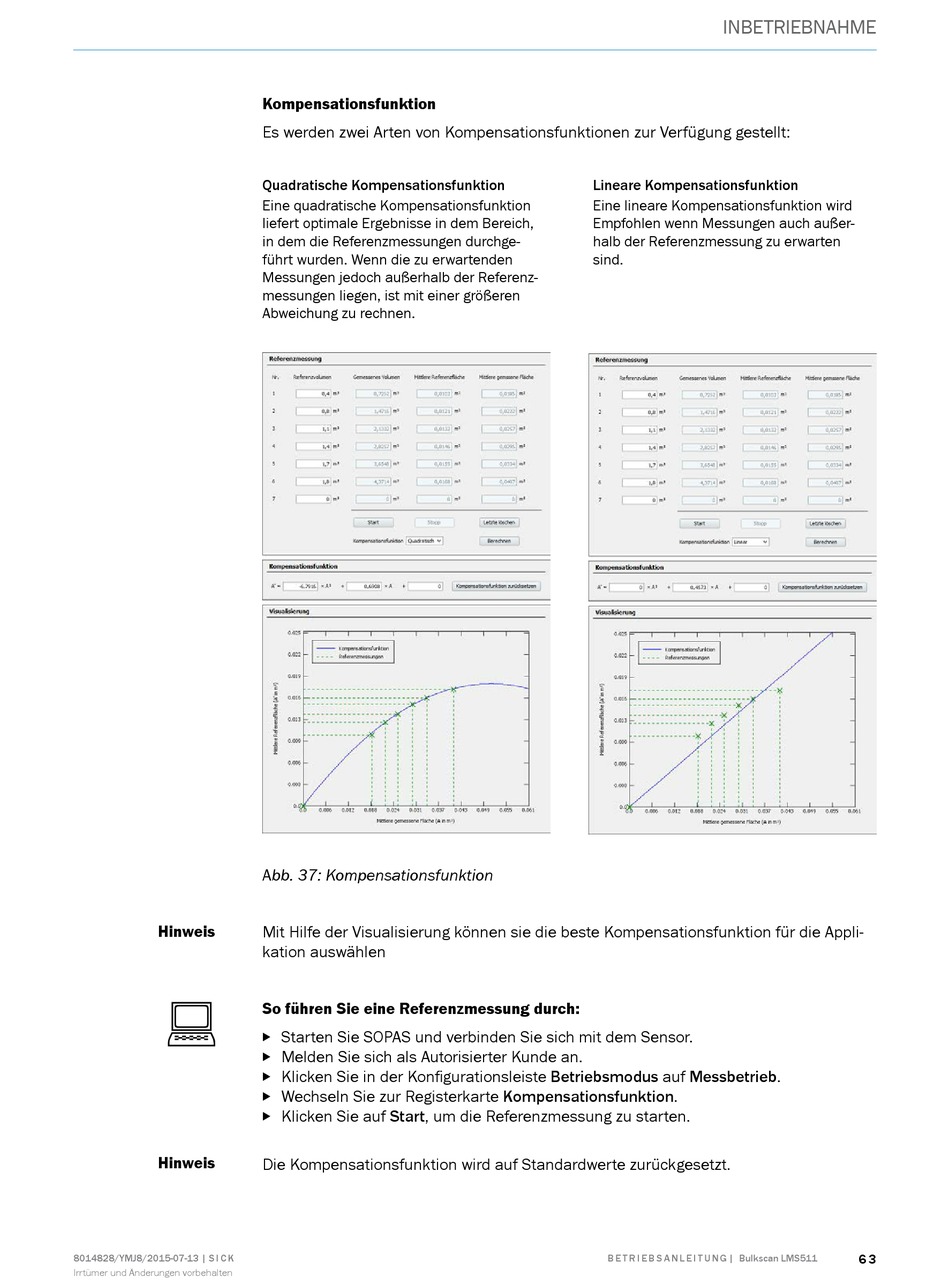

Abb. 37: Kompensationsfunktion

Mit Hilfe der Visualisierung können sie die beste Kompensationsfunktion für die Appli-

kation auswählen

So führen Sie eine Referenzmessung durch:

Starten Sie SOPAS und verbinden Sie sich mit dem Sensor.



Melden Sie sich als Autorisierter Kunde an.



Klicken Sie in der Konfigurationsleiste Betriebsmodus auf Messbetrieb.



Wechseln Sie zur Registerkarte Kompensationsfunktion.



Klicken Sie auf Start, um die Referenzmessung zu starten.



Die Kompensationsfunktion wird auf Standardwerte zurückgesetzt.

INBETRIEBNAHME

Lineare Kompensationsfunktion

Eine lineare Kompensationsfunktion wird
