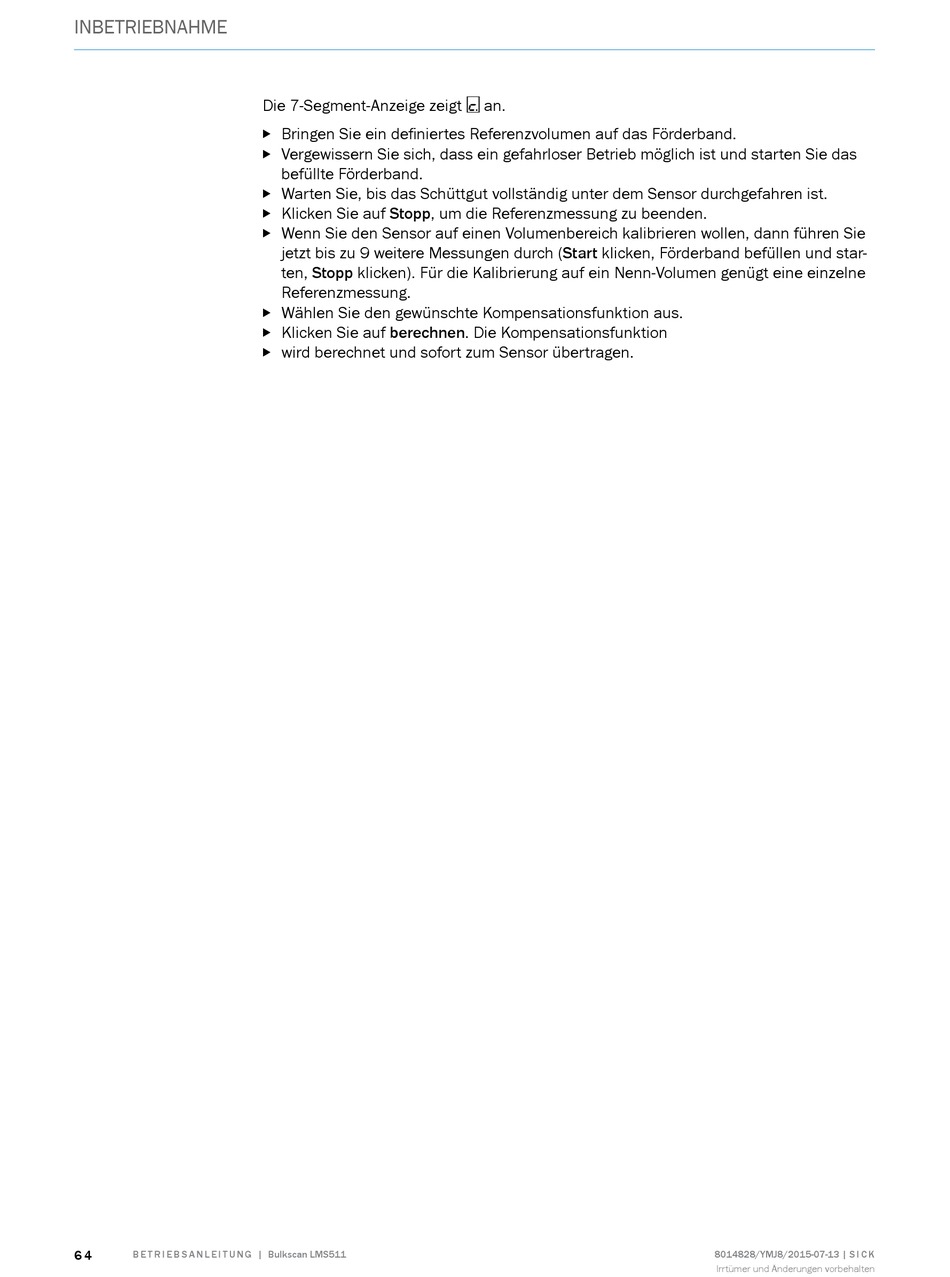

SICK Bulkscan LMS511 Betriebsanleitung Seite 64

INBETRIEBNAHME
6 4
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Die 7-Segment-Anzeige zeigt  an.
Bringen Sie ein definiertes Referenzvolumen auf das Förderband.

Vergewissern Sie sich, dass ein gefahrloser Betrieb möglich ist und starten Sie das

befüllte Förderband.
Warten Sie, bis das Schüttgut vollständig unter dem Sensor durchgefahren ist.

Klicken Sie auf Stopp, um die Referenzmessung zu beenden.

Wenn Sie den Sensor auf einen Volumenbereich kalibrieren wollen, dann führen Sie

jetzt bis zu 9 weitere Messungen durch (Start klicken, Förderband befüllen und star-
ten, Stopp klicken). Für die Kalibrierung auf ein Nenn-Volumen genügt eine einzelne
Referenzmessung.
Wählen Sie den gewünschte Kompensationsfunktion aus.

Klicken Sie auf berechnen. Die Kompensationsfunktion

wird berechnet und sofort zum Sensor übertragen.

