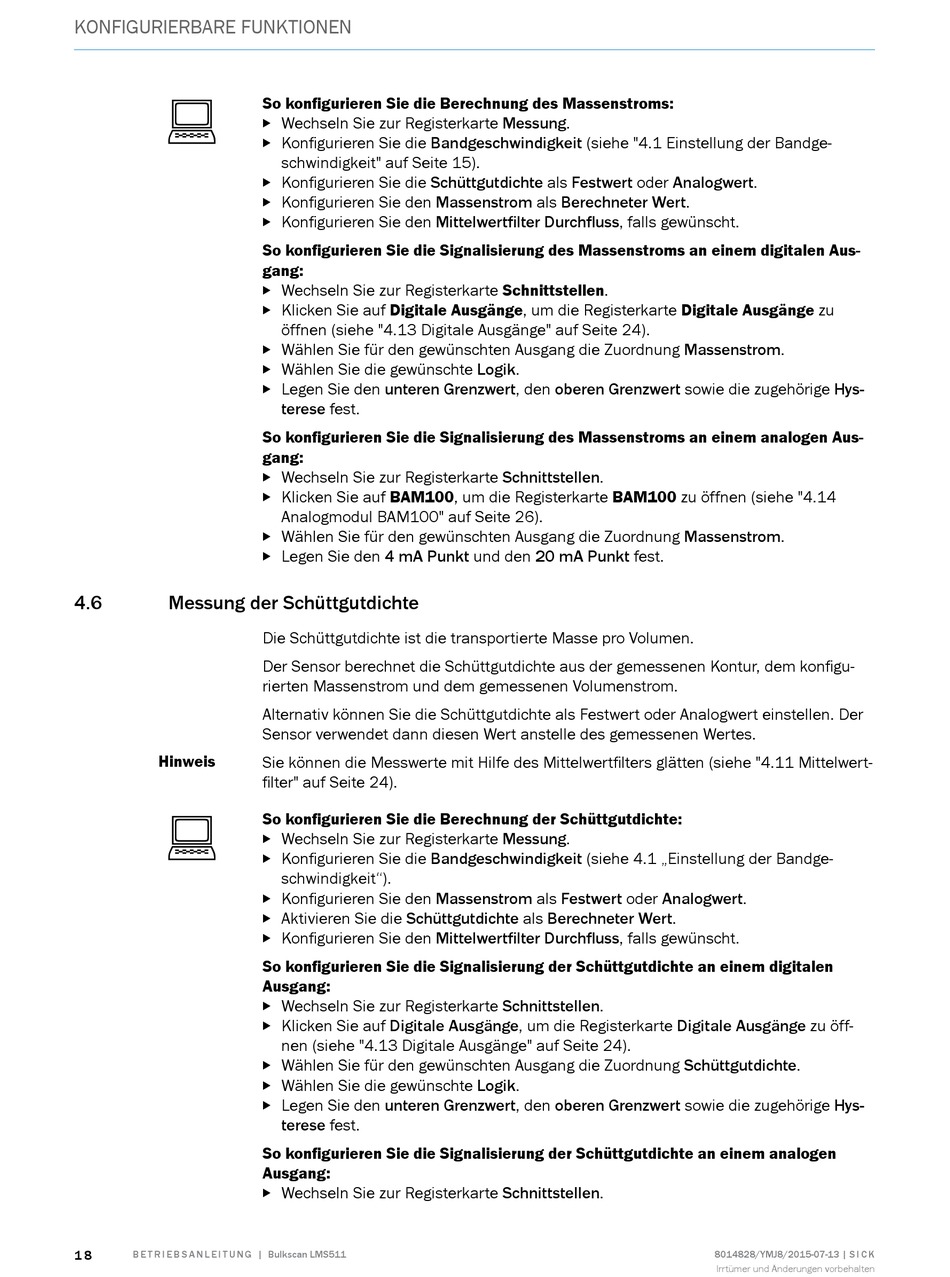

SICK Bulkscan LMS511 Betriebsanleitung Seite 18

KONFIGURIERBARE FUNKTIONEN
4.6 Messung der Schüttgutdichte
Hinweis
1 8
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
So konfigurieren Sie die Berechnung des Massenstroms:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe "4.1 Einstellung der Bandge-

schwindigkeit" auf Seite 15).
Konfigurieren Sie die Schüttgutdichte als Festwert oder Analogwert.

Konfigurieren Sie den Massenstrom als Berechneter Wert.

Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung des Massenstroms an einem digitalen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu

öffnen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenstrom.

Wählen Sie die gewünschte Logik.

Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
So konfigurieren Sie die Signalisierung des Massenstroms an einem analogen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe "4.14

Analogmodul BAM100" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenstrom.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Die Schüttgutdichte ist die transportierte Masse pro Volumen.
Der Sensor berechnet die Schüttgutdichte aus der gemessenen Kontur, dem konfigu-
rierten Massenstrom und dem gemessenen Volumenstrom.
Alternativ können Sie die Schüttgutdichte als Festwert oder Analogwert einstellen. Der
Sensor verwendet dann diesen Wert anstelle des gemessenen Wertes.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittelwert-
filter" auf Seite 24).
So konfigurieren Sie die Berechnung der Schüttgutdichte:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe 4.1 „Einstellung der Bandge-

schwindigkeit").
Konfigurieren Sie den Massenstrom als Festwert oder Analogwert.

Aktivieren Sie die Schüttgutdichte als Berechneter Wert.

Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung der Schüttgutdichte an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Wählen Sie die gewünschte Logik.

Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
So konfigurieren Sie die Signalisierung der Schüttgutdichte an einem analogen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

