6.3.6.5 Ausgänge KL4424
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Die analoge Ausgangsklemme KL4424 erzeugt Signale im Bereich von 4...20 mA.
Der Strom wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene
gespeist. Die Ausgangsstufe wird durch die 24 V Versorgung gespeist. Die Busklemme
besitzt ein gemeinsames Massepotenzial. Die Powerkontakte sind durchverbunden;
die Bezugsmasse der Ausgänge ist der Powerkontakt 0 V. Die Leuchtdioden zeigen den
Datenaustausch mit dem Buskoppler an.

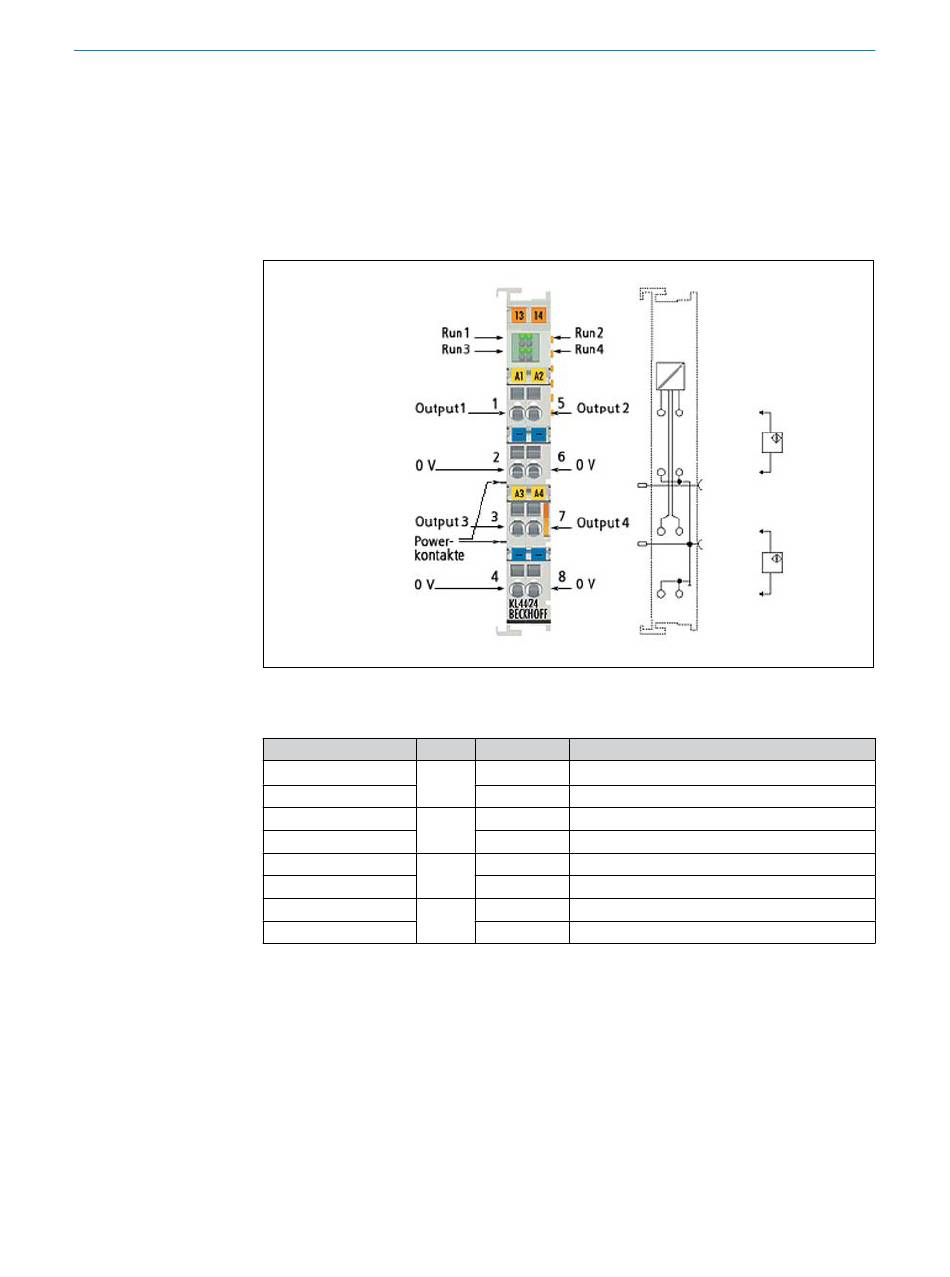

Abb. 31: KL4424
Klemmstelle Nr. Kanal
1 1
2
3 3
4
5 2
6
7 4
8
Tab. 11: Ausgänge KL4424
Name Anschluss für
Output 1 Analogausgang 1, Signal (4... 20 mA)
0 V Analogausgang 1, Masse
Output 3 Analogausgang 3, Signal (4... 20 mA)
0 V Analogausgang 3, Masse
Output 2 Analogausgang 2, Signal (4... 20 mA)
0 V Analogausgang 2, Masse
Output 4 Analogausgang 4, Signal (4... 20 mA)
0 V Analogausgang 4, Masse
