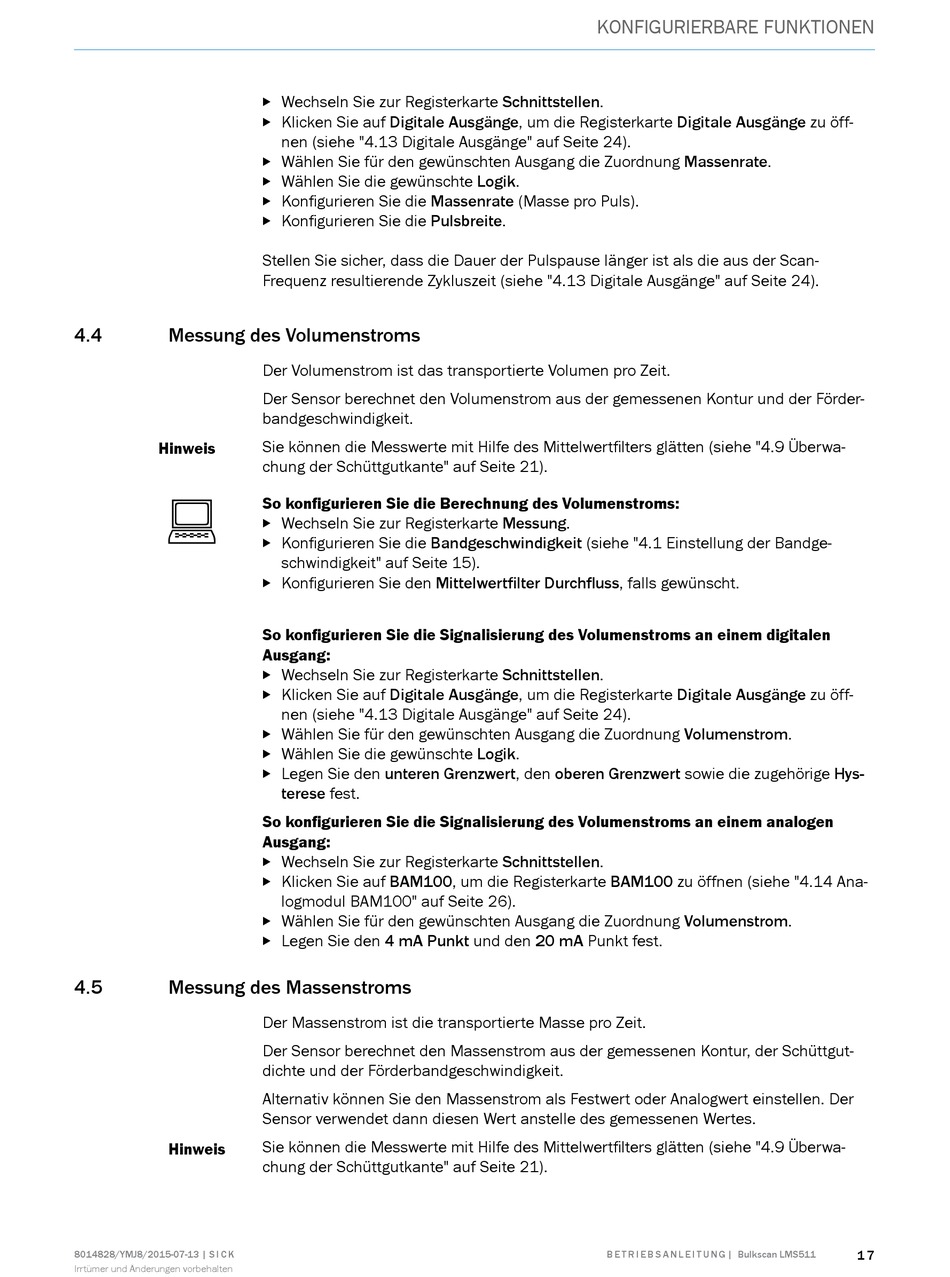

SICK Bulkscan LMS511 Betriebsanleitung Seite 17

4.4 Messung des Volumenstroms
Hinweis
4.5 Messung des Massenstroms
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Massenrate.

Wählen Sie die gewünschte Logik.

Konfigurieren Sie die Massenrate (Masse pro Puls).

Konfigurieren Sie die Pulsbreite.

Stellen Sie sicher, dass die Dauer der Pulspause länger ist als die aus der Scan-
Frequenz resultierende Zykluszeit (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Der Volumenstrom ist das transportierte Volumen pro Zeit.
Der Sensor berechnet den Volumenstrom aus der gemessenen Kontur und der Förder-
bandgeschwindigkeit.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.9 Überwa-
chung der Schüttgutkante" auf Seite 21).
So konfigurieren Sie die Berechnung des Volumenstroms:
Wechseln Sie zur Registerkarte Messung.

Konfigurieren Sie die Bandgeschwindigkeit (siehe "4.1 Einstellung der Bandge-

schwindigkeit" auf Seite 15).
Konfigurieren Sie den Mittelwertfilter Durchfluss, falls gewünscht.

So konfigurieren Sie die Signalisierung des Volumenstroms an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Volumenstrom.

Wählen Sie die gewünschte Logik.

Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
So konfigurieren Sie die Signalisierung des Volumenstroms an einem analogen
Ausgang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe "4.14 Ana-

logmodul BAM100" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Volumenstrom.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Der Massenstrom ist die transportierte Masse pro Zeit.
Der Sensor berechnet den Massenstrom aus der gemessenen Kontur, der Schüttgut-
dichte und der Förderbandgeschwindigkeit.
Alternativ können Sie den Massenstrom als Festwert oder Analogwert einstellen. Der
Sensor verwendet dann diesen Wert anstelle des gemessenen Wertes.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.9 Überwa-
chung der Schüttgutkante" auf Seite 21).
