MONTAGE
Hinweis
5.3.3 Befestigung mit Befestigungssatz 2
Hinweis
3 2
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Montieren Sie den Befestigungssatz 1 an der Montagefläche.
Montieren Sie den Bulkscan an Befestigungssatz 1.

Beachten Sie bei der Montage die Maßbilder (siehe "11.3.2 Maßbilder Befestigungssät-
ze" auf Seite 73).
Mit Hilfe von Befestigungssatz 2 (nur in Verbindung mit Befestigungssatz 1) können Sie
den Bulkscan in zwei Ebenen ausrichten. Der maximale Justagewinkel beträgt in beiden
Ebenen ±11°.
Befestigungssatz 1

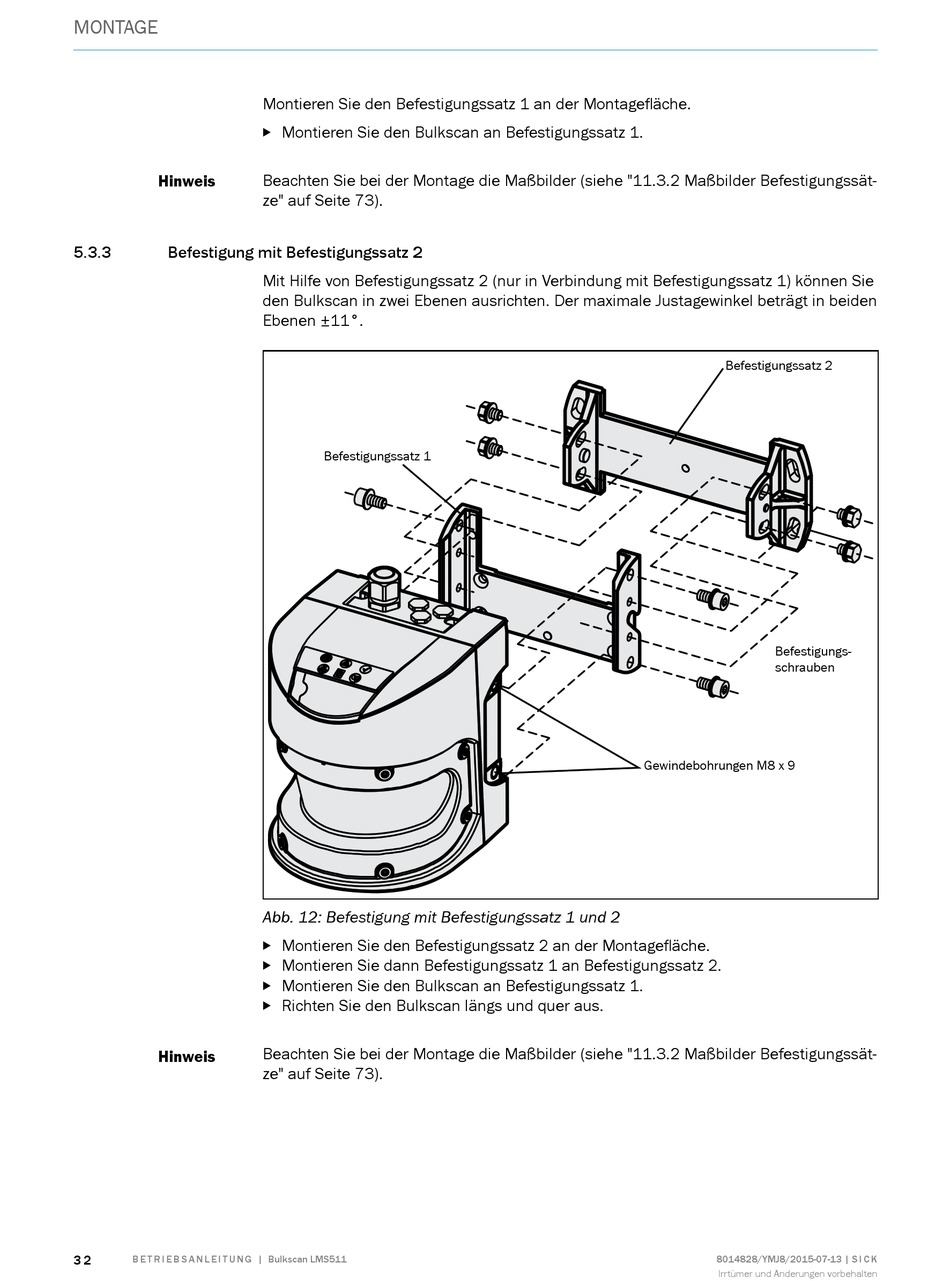

Abb. 12: Befestigung mit Befestigungssatz 1 und 2
Montieren Sie den Befestigungssatz 2 an der Montagefläche.

Montieren Sie dann Befestigungssatz 1 an Befestigungssatz 2.

Montieren Sie den Bulkscan an Befestigungssatz 1.

Richten Sie den Bulkscan längs und quer aus.

Beachten Sie bei der Montage die Maßbilder (siehe "11.3.2 Maßbilder Befestigungssät-
ze" auf Seite 73).
Befestigungssatz 2
Befestigungs-
schrauben
Gewindebohrungen M8 x 9
