MONTAGE
Hinweis
5.3 Sensor montieren
3 0
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
• Optische Achse über einer Transportrolle
• Mindestabstand zur Schüttgutoberkante: 500 mm
• Lotrechte Ausrichtung zur Transportrichtung
Richtige Anordnung
90
°
Transportrollen

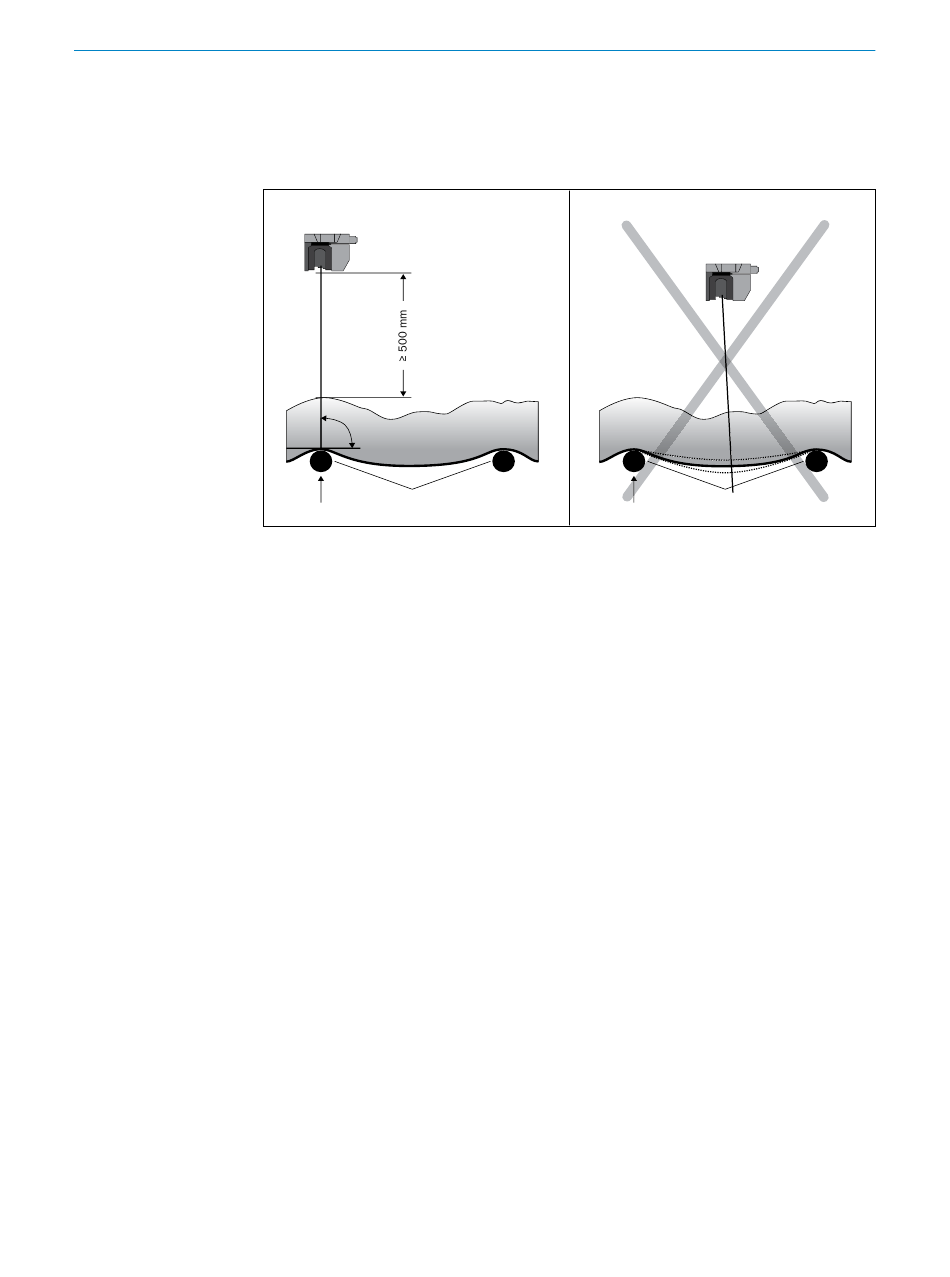

Abb. 9: Anordnung des Sensors über dem Förderband
Das Sichtfeld des Sensors muss frei sein
• Beachten Sie das maximale Drehmoment der Befestigungsschrauben des Bulkscan:
◦ M6 hinten = max. 12 Nm
◦ M8 seitlich = max. 16 Nm
• Prüfen Sie die Befestigungsschrauben regelmäßig auf ihren festen Sitz.
• Verhindern Sie bei stark vibrierenden Anlagen mit Hilfe von Schraubensicherungs-
mitteln, dass sich Befestigungsschrauben unbeabsichtigt lösen können.
Möglichkeiten, den Bulkscan zu befestigen:
◦ Direkte Befestigung (siehe 5.3.1 auf Seite 29)
◦ Befestigung mit Befestigungssatz 1 (siehe "5.3.2 Befestigung mit Befestigungssatz
1" auf Seite 31).
◦ Befestigung mit Befestigungssatz 2 (siehe "5.3.3 Befestigung mit Befestigungssatz
2" auf Seite 32).
◦ (nur in Verbindung mit Befestigungssatz 1)
◦ Befestigung mit Befestigungssatz 3 (siehe "5.3.4 Befestigung mit Befestigungssatz
3" auf Seite 33).
◦ (nur in Verbindung mit Befestigungssatz 1 und 2)
◦ Befestigung mit Befestigungswinkel an vorhandenem Befestigungssatz LMS2xx
(siehe "5.3.5 Befestigung mit Befestigungswinkel an vorhandenem Befestigungs-
satz LMS2xx" auf Seite 34).
◦ Befestigung mit Befestigungswinkel und Masthalterung (siehe "5.3.6 Befestigung
mit Befestigungswinkel und Masthalterung" auf Seite 35).
Falsche Anordnung
Transportrollen
