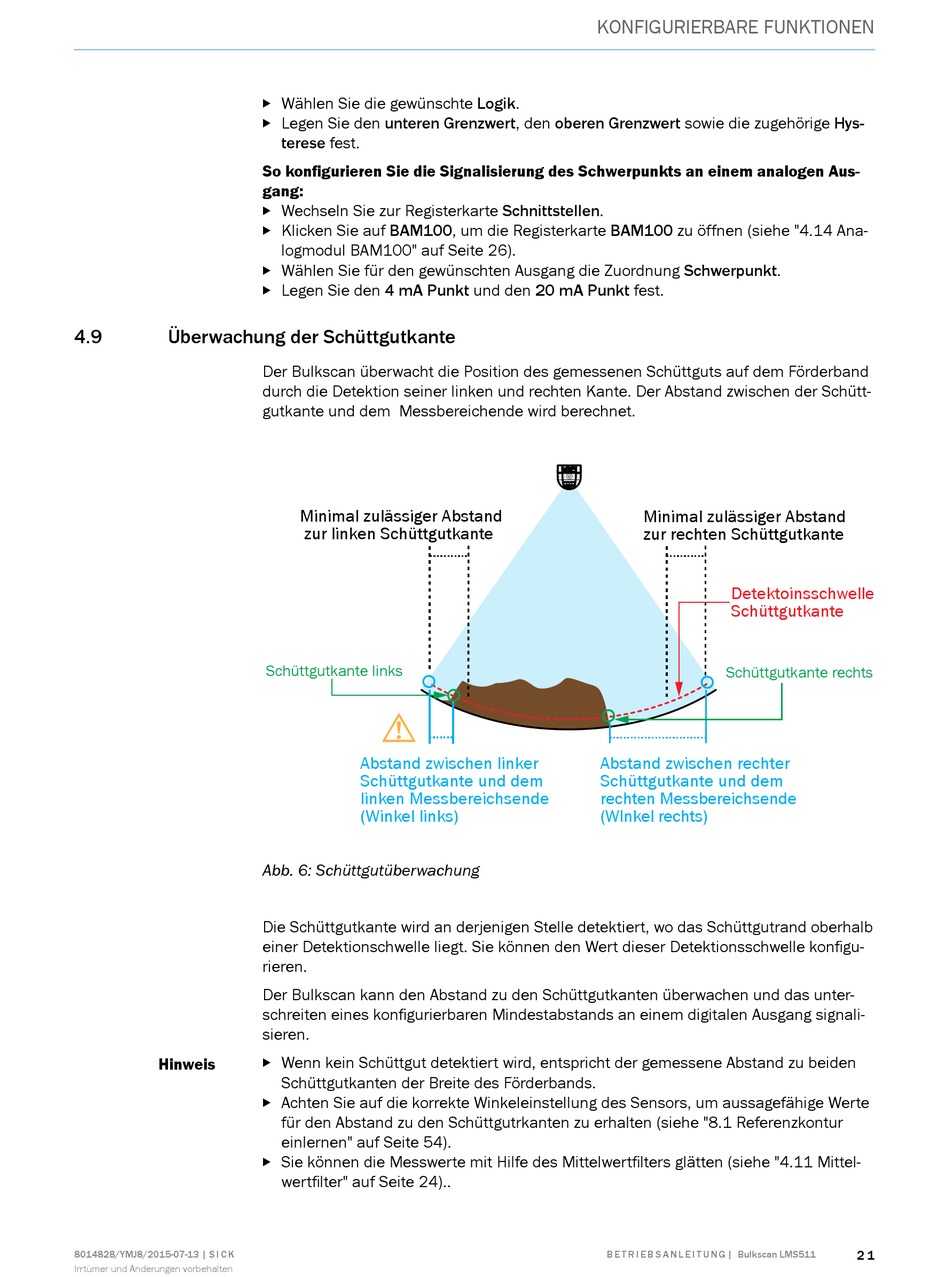

SICK Bulkscan LMS511 Betriebsanleitung Seite 21

4.9 Überwachung der Schüttgutkante
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Wählen Sie die gewünschte Logik.

Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
So konfigurieren Sie die Signalisierung des Schwerpunkts an einem analogen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe "4.14 Ana-

logmodul BAM100" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schwerpunkt.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Der Bulkscan überwacht die Position des gemessenen Schüttguts auf dem Förderband
durch die Detektion seiner linken und rechten Kante. Der Abstand zwischen der Schütt-
gutkante und dem Messbereichende wird berechnet.
Minimal zulässiger Abstand
zur linken Schüttgutkante
Schüttgutkante links
Abstand zwischen linker
Schüttgutkante und dem
linken Messbereichsende
(Winkel links)
Abb. 6: Schüttgutüberwachung
Die Schüttgutkante wird an derjenigen Stelle detektiert, wo das Schüttgutrand oberhalb
einer Detektionschwelle liegt. Sie können den Wert dieser Detektionsschwelle konfigu-
rieren.
Der Bulkscan kann den Abstand zu den Schüttgutkanten überwachen und das unter-
schreiten eines konfigurierbaren Mindestabstands an einem digitalen Ausgang signali-
sieren.
Wenn kein Schüttgut detektiert wird, entspricht der gemessene Abstand zu beiden

Schüttgutkanten der Breite des Förderbands.
Achten Sie auf die korrekte Winkeleinstellung des Sensors, um aussagefähige Werte

für den Abstand zu den Schüttgutrkanten zu erhalten (siehe "8.1 Referenzkontur
einlernen" auf Seite 54).
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittel-

wertfilter" auf Seite 24)..
KONFIGURIERBARE FUNKTIONEN
Minimal zulässiger Abstand
zur rechten Schüttgutkante
Detektoinsschwelle
Schüttgutkante
Schüttgutkante rechts
Abstand zwischen rechter
Schüttgutkante und dem
rechten Messbereichsende
(WInkel rechts)
