Empfehlung
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten

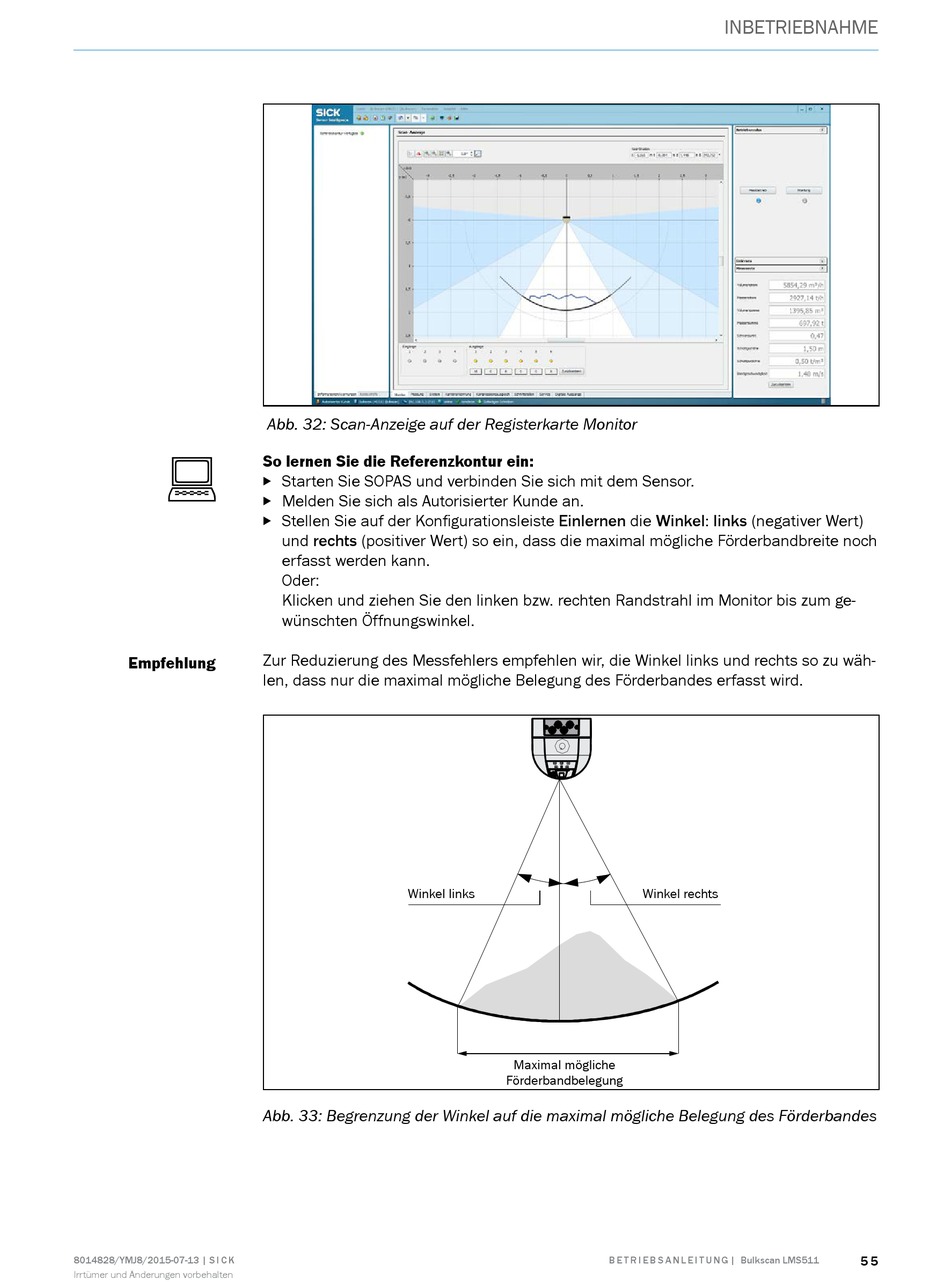

Abb. 32: Scan-Anzeige auf der Registerkarte Monitor
So lernen Sie die Referenzkontur ein:
Starten Sie SOPAS und verbinden Sie sich mit dem Sensor.

Melden Sie sich als Autorisierter Kunde an.

Stellen Sie auf der Konfigurationsleiste Einlernen die Winkel: links (negativer Wert)

und rechts (positiver Wert) so ein, dass die maximal mögliche Förderbandbreite noch
erfasst werden kann.
Oder:
Klicken und ziehen Sie den linken bzw. rechten Randstrahl im Monitor bis zum ge-
wünschten Öffnungswinkel.
Zur Reduzierung des Messfehlers empfehlen wir, die Winkel links und rechts so zu wäh-
len, dass nur die maximal mögliche Belegung des Förderbandes erfasst wird.
Winkel links
Abb. 33: Begrenzung der Winkel auf die maximal mögliche Belegung des Förderbandes
Winkel rechts
Maximal mögliche
Förderbandbelegung
