10.4 Statusanzeige BAM100
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Anzeige Mögliche Ursache
Einlernen erfolgreich, Refe-

renzkontur gespeichert. Der
Sensor ist im Wartungsmo-
dus.
Zu viele ungültige Messpunk-

te innerhalb eines Scans
Tab. 19: 7-Segment-Anzeige

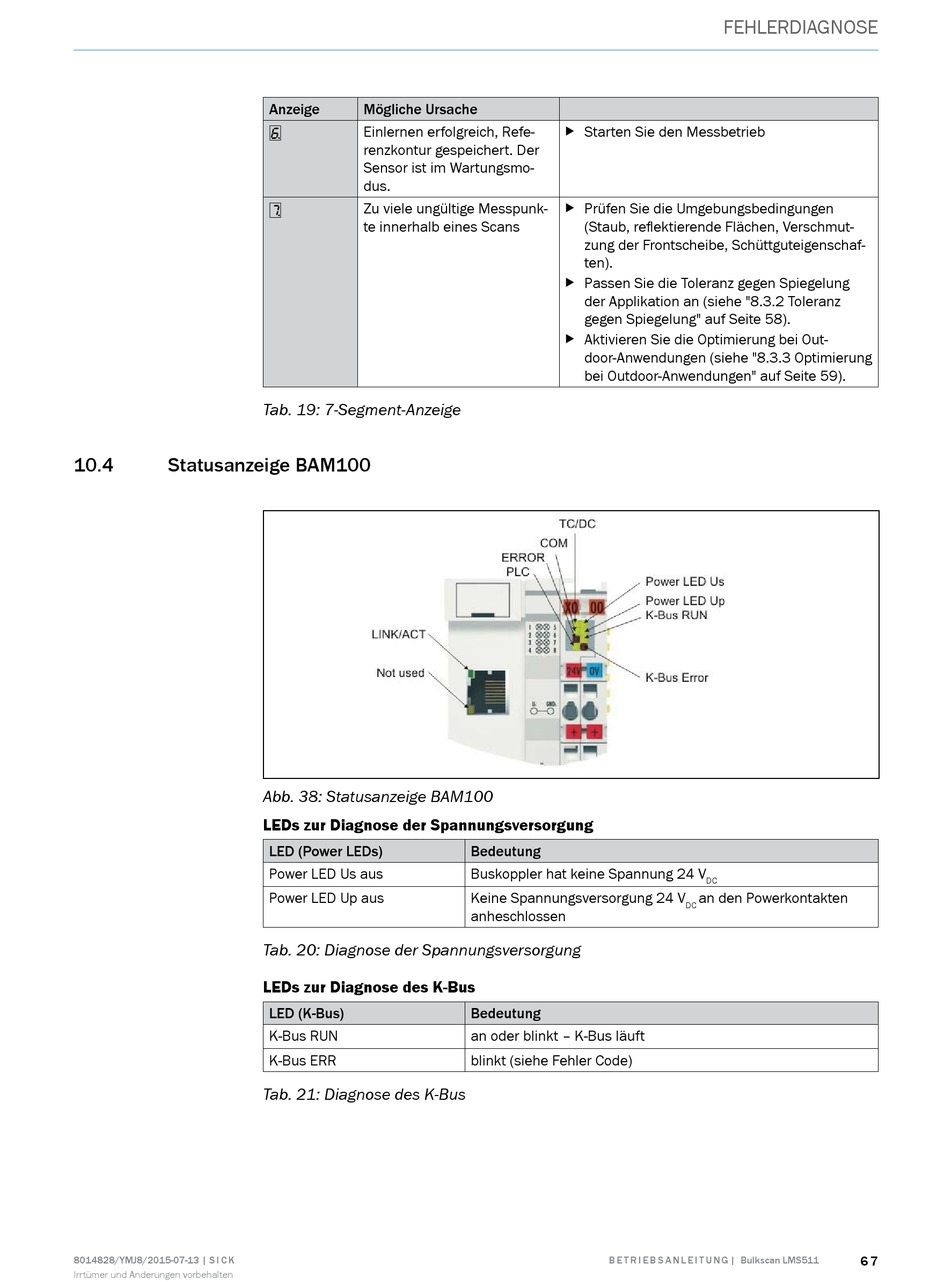

Abb. 38: Statusanzeige BAM100
LEDs zur Diagnose der Spannungsversorgung
LED (Power LEDs)
Power LED Us aus
Power LED Up aus
Tab. 20: Diagnose der Spannungsversorgung
LEDs zur Diagnose des K-Bus
LED (K-Bus)
K-Bus RUN
K-Bus ERR
Tab. 21: Diagnose des K-Bus
 Starten Sie den Messbetrieb
 Prüfen Sie die Umgebungsbedingungen
(Staub, reflektierende Flächen, Verschmut-
zung der Frontscheibe, Schüttguteigenschaf-
ten).
 Passen Sie die Toleranz gegen Spiegelung
der Applikation an (siehe "8.3.2 Toleranz
gegen Spiegelung" auf Seite 58).
 Aktivieren Sie die Optimierung bei Out-
door-Anwendungen (siehe "8.3.3 Optimierung
bei Outdoor-Anwendungen" auf Seite 59).
Bedeutung
Buskoppler hat keine Spannung 24 V
Keine Spannungsversorgung 24 V
anheschlossen
Bedeutung
an oder blinkt – K-Bus läuft
blinkt (siehe Fehler Code)
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
FEHLERDIAGNOSE
DC
an den Powerkontakten
DC
