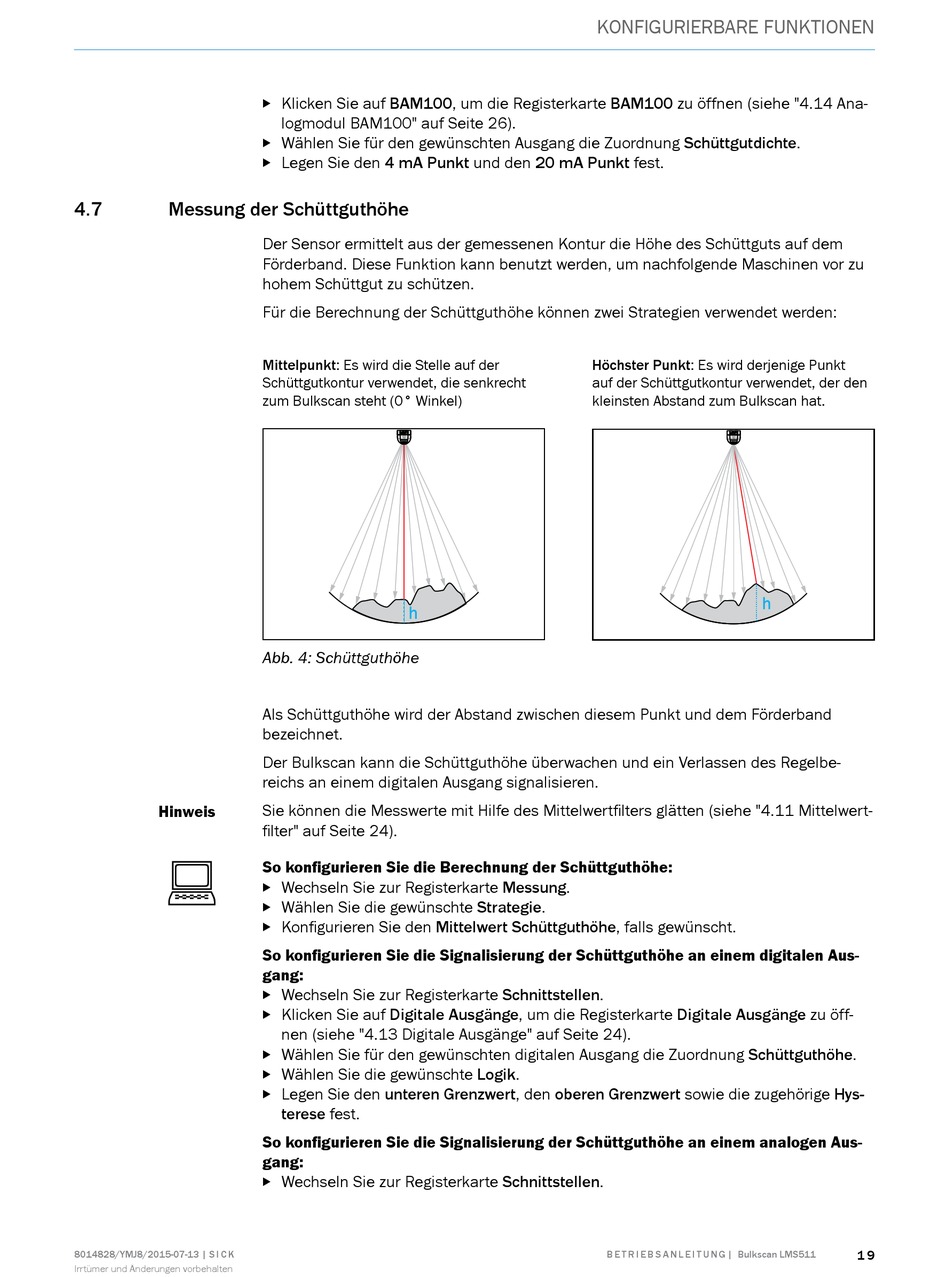

SICK Bulkscan LMS511 Betriebsanleitung Seite 19

4.7 Messung der Schüttguthöhe
Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Klicken Sie auf BAM100, um die Registerkarte BAM100 zu öffnen (siehe "4.14 Ana-

logmodul BAM100" auf Seite 26).
Wählen Sie für den gewünschten Ausgang die Zuordnung Schüttgutdichte.

Legen Sie den 4 mA Punkt und den 20 mA Punkt fest.

Der Sensor ermittelt aus der gemessenen Kontur die Höhe des Schüttguts auf dem
Förderband. Diese Funktion kann benutzt werden, um nachfolgende Maschinen vor zu
hohem Schüttgut zu schützen.
Für die Berechnung der Schüttguthöhe können zwei Strategien verwendet werden:
Mittelpunkt: Es wird die Stelle auf der
Schüttgutkontur verwendet, die senkrecht
zum Bulkscan steht (0° Winkel)
h
Abb. 4: Schüttguthöhe
Als Schüttguthöhe wird der Abstand zwischen diesem Punkt und dem Förderband
bezeichnet.
Der Bulkscan kann die Schüttguthöhe überwachen und ein Verlassen des Regelbe-
reichs an einem digitalen Ausgang signalisieren.
Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittelwert-
filter" auf Seite 24).
So konfigurieren Sie die Berechnung der Schüttguthöhe:
Wechseln Sie zur Registerkarte Messung.

Wählen Sie die gewünschte Strategie.

Konfigurieren Sie den Mittelwert Schüttguthöhe, falls gewünscht.

So konfigurieren Sie die Signalisierung der Schüttguthöhe an einem digitalen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten digitalen Ausgang die Zuordnung Schüttguthöhe.

Wählen Sie die gewünschte Logik.

Legen Sie den unteren Grenzwert, den oberen Grenzwert sowie die zugehörige Hys-

terese fest.
So konfigurieren Sie die Signalisierung der Schüttguthöhe an einem analogen Aus-
gang:
Wechseln Sie zur Registerkarte Schnittstellen.

KONFIGURIERBARE FUNKTIONEN
Höchster Punkt: Es wird derjenige Punkt
auf der Schüttgutkontur verwendet, der den
kleinsten Abstand zum Bulkscan hat.
h
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
1 9
