Hinweis
8014828/YMJ8/2015-07-13 | S I C K
Irrtümer und Änderungen vorbehalten
Abstand zum Förderbandrand kleiner als
maximaler Abstand. Keine Warnung wird
ausgegeben.
Detektierte rechte
Förderbandkante
Maximal
zulässiger
Abstand zur
rechten
Förder-
bandkante
Gemessener Abstand
zwischen Messbereichsende
(Winkel rechts) und rechter
Förderbandkante

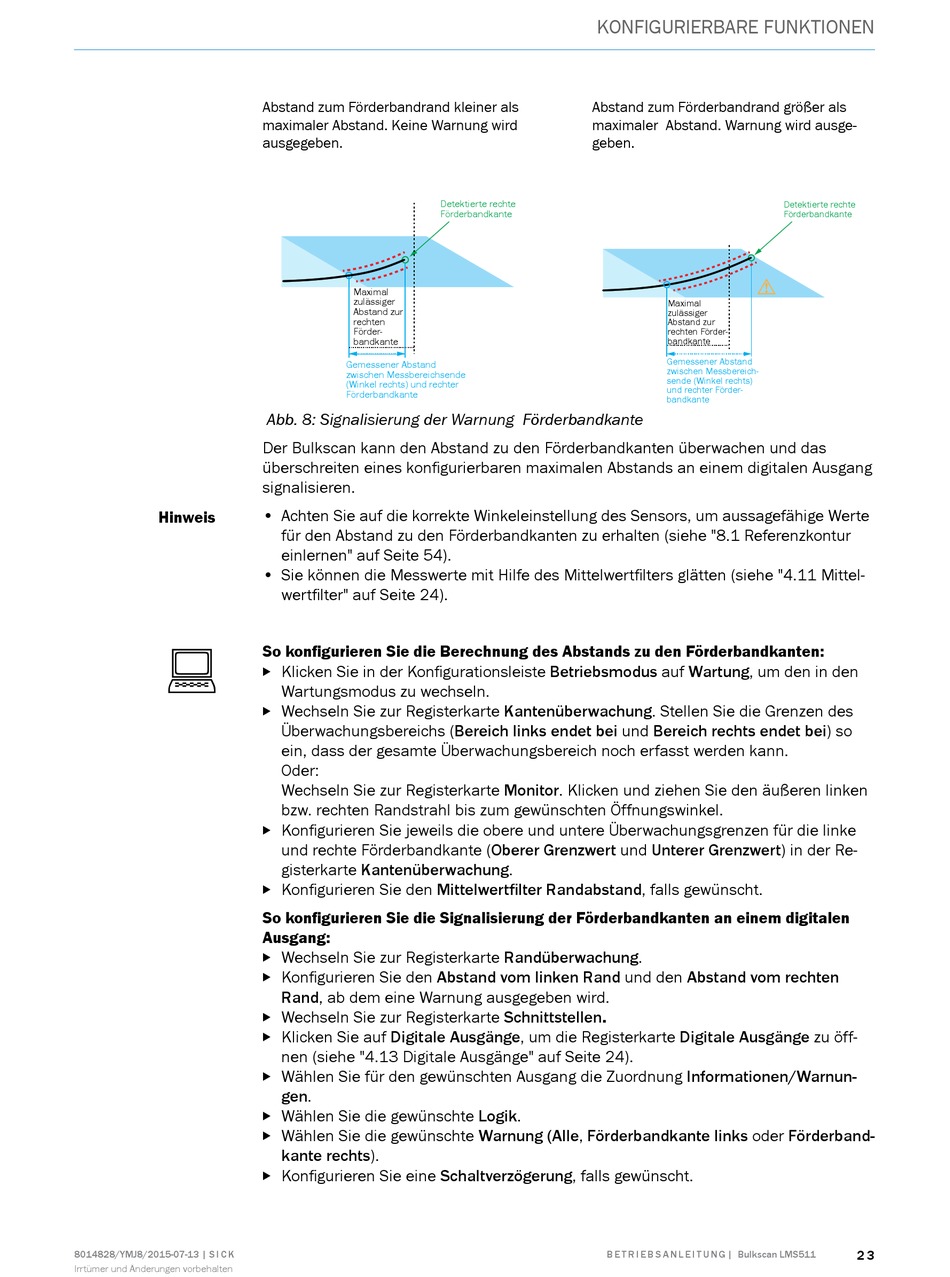

Abb. 8: Signalisierung der Warnung Förderbandkante
Der Bulkscan kann den Abstand zu den Förderbandkanten überwachen und das
überschreiten eines konfigurierbaren maximalen Abstands an einem digitalen Ausgang
signalisieren.
• Achten Sie auf die korrekte Winkeleinstellung des Sensors, um aussagefähige Werte
für den Abstand zu den Förderbandkanten zu erhalten (siehe "8.1 Referenzkontur
einlernen" auf Seite 54).
• Sie können die Messwerte mit Hilfe des Mittelwertfilters glätten (siehe "4.11 Mittel-
wertfilter" auf Seite 24).
So konfigurieren Sie die Berechnung des Abstands zu den Förderbandkanten:
Klicken Sie in der Konfigurationsleiste Betriebsmodus auf Wartung, um den in den

Wartungsmodus zu wechseln.
Wechseln Sie zur Registerkarte Kantenüberwachung. Stellen Sie die Grenzen des

Überwachungsbereichs (Bereich links endet bei und Bereich rechts endet bei) so
ein, dass der gesamte Überwachungsbereich noch erfasst werden kann.
Oder:
Wechseln Sie zur Registerkarte Monitor. Klicken und ziehen Sie den äußeren linken
bzw. rechten Randstrahl bis zum gewünschten Öffnungswinkel.
Konfigurieren Sie jeweils die obere und untere Überwachungsgrenzen für die linke

und rechte Förderbandkante (Oberer Grenzwert und Unterer Grenzwert) in der Re-
gisterkarte Kantenüberwachung.
Konfigurieren Sie den Mittelwertfilter Randabstand, falls gewünscht.

So konfigurieren Sie die Signalisierung der Förderbandkanten an einem digitalen
Ausgang:
Wechseln Sie zur Registerkarte Randüberwachung.

Konfigurieren Sie den Abstand vom linken Rand und den Abstand vom rechten

Rand, ab dem eine Warnung ausgegeben wird.
Wechseln Sie zur Registerkarte Schnittstellen.

Klicken Sie auf Digitale Ausgänge, um die Registerkarte Digitale Ausgänge zu öff-

nen (siehe "4.13 Digitale Ausgänge" auf Seite 24).
Wählen Sie für den gewünschten Ausgang die Zuordnung Informationen/Warnun-

gen.
Wählen Sie die gewünschte Logik.

Wählen Sie die gewünschte Warnung (Alle, Förderbandkante links oder Förderband-

kante rechts).
Konfigurieren Sie eine Schaltverzögerung, falls gewünscht.

KONFIGURIERBARE FUNKTIONEN
Abstand zum Förderbandrand größer als
maximaler Abstand. Warnung wird ausge-
geben.
Maximal
zulässiger
Abstand zur
rechten Förder-
bandkante
Gemessener Abstand
zwischen Messbereich-
sende (Winkel rechts)
und rechter Förder-
bandkante
B E T R I E B S A N L E I T U N G | Bulkscan LMS511
Detektierte rechte
Förderbandkante
