Inbetriebnahme
5.3

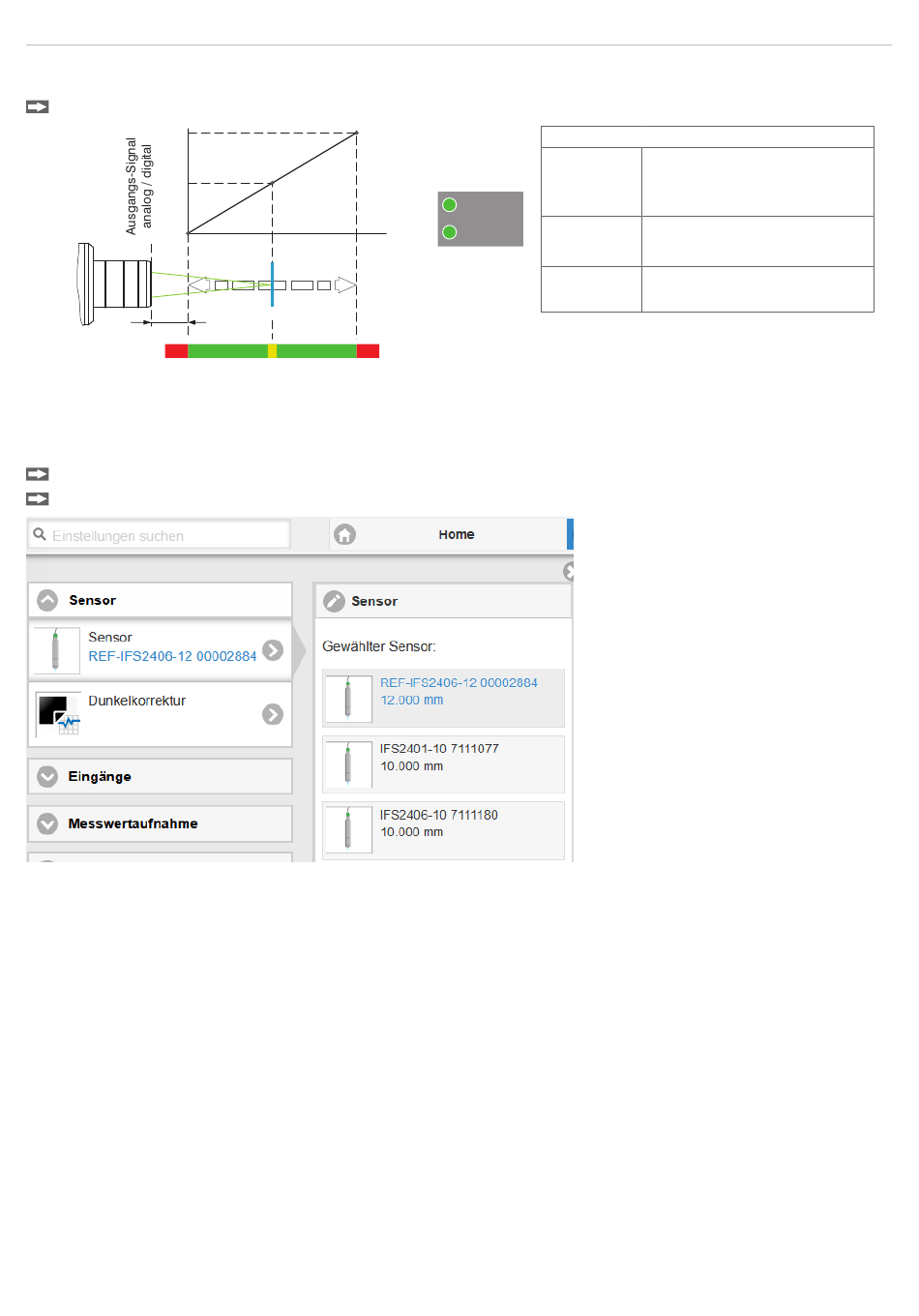

Messobjekt platzieren
Platzieren Sie das Messobjekt möglichst in der Mitte des Messbereichs.
100 %
50
0
MBA
MBA
Sensor
LED Range
5.4
Sensor auswählen
Die Funktion ist gültig für das Messsystem IFD2411.
Controller und Sensor(en) sind ab Werk aufeinander abgestimmt.
Gehen Sie in das Menü
Wählen Sie den benötigten Sensor aus der Liste aus.
Im Controller können die Kalibrierdaten von bis zu 20 verschiedenen Sensoren hinterlegt werden. Die Kalibrierung ist nur
durch Micro-Epsilon möglich.
confocalDT IFD2410/2411/2415 / PROFINET
Weg
MBM
MBE
Messobjekt
Messbereich (MB)
Einstellungen > Sensor
LED Range
Rot
intensity
range
Gelb
Grün
Range
Die LED
an der Frontseite des Messsystems zeigt die
Position des Messobjektes zum Sensor an.
.
Kein Messobjekt vorhanden
oder außerhalb des
Messbereichs
Messobjekt in der Nähe von
Messbereichsmitte
Messobjekt im Messbereich
Seite 42
