Anhang | Justierbarer Montageadapter JMA-xx
A 3.5

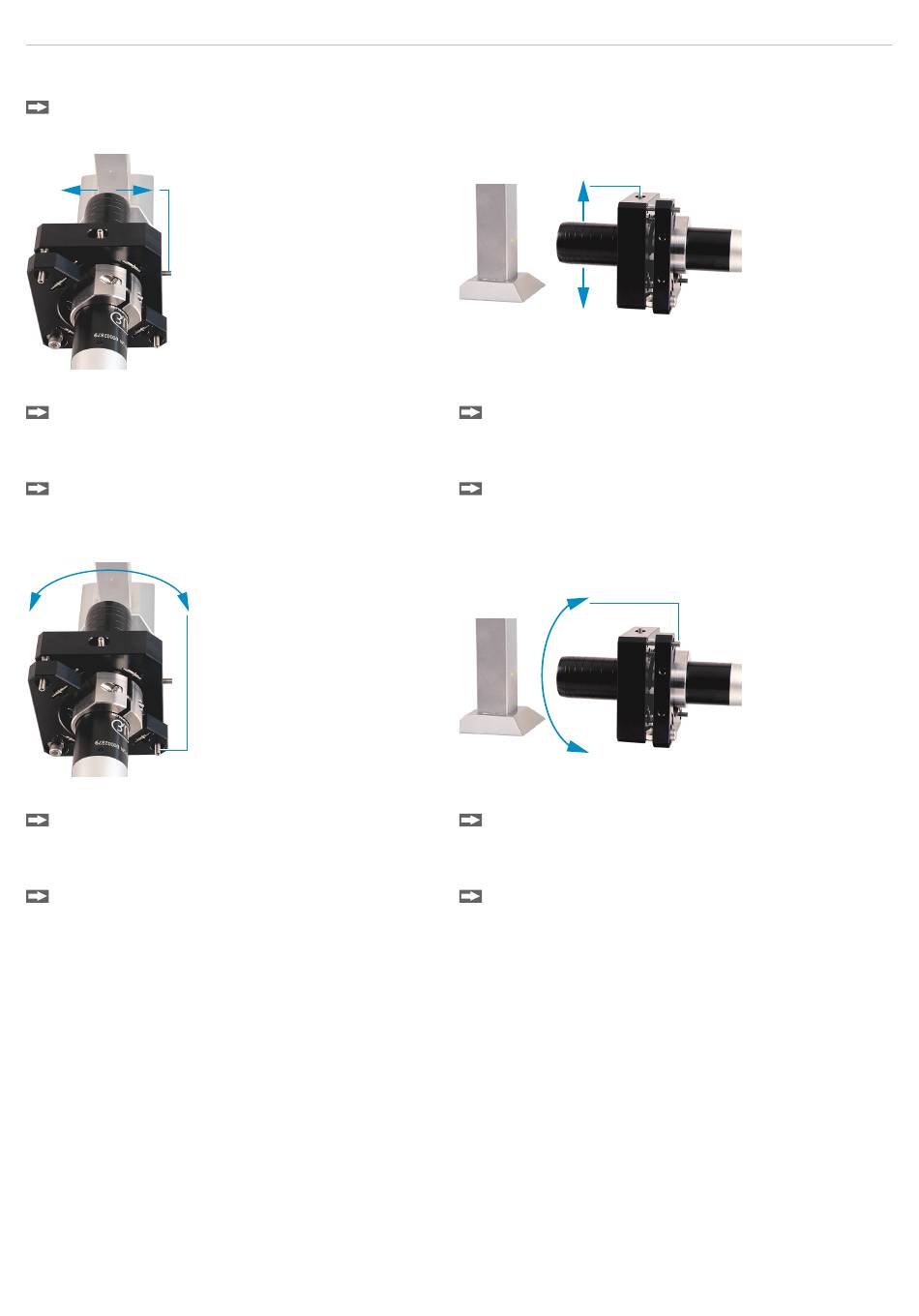

Orthogonale Ausrichtung des Sensors
Justieren Sie bei eingeschalteter Lichtquelle den Sensor auf das Messobjekt.
Horizontale Verschiebung, ±2 mm
Verschiebung nach links:
Drehen Sie die Innensechskantschraube im
Uhrzeigersinn
Verschiebung nach rechts:
Drehen Sie die Innensechskantschraube
gegen den Uhrzeigersinn
Horizontale Verkippung, ±4°
Verkippung nach links:
Drehen Sie die Innensechskantschraube im
Uhrzeigersinn
Verkippung nach rechts:
Drehen Sie die Innensechskantschraube
gegen den Uhrzeigersinn
confocalDT 2410/2411/2415 / PROFINET
Vertikale Verschiebung, ±2 mm
Verschiebung nach unten:
Drehen Sie die Innensechskantschraube im
Uhrzeigersinn
Verschiebung nach oben:
Drehen Sie die Innensechskantschraube
gegen den Uhrzeigersinn
Vertikale Verkippung, ±4°
Verschiebung nach unten:
Drehen Sie die Innensechskantschraube im
Uhrzeigersinn
Verschiebung nach oben:
Drehen Sie die Innensechskant-schraube
gegen den Uhrzeigersinn
