Montage | Vorbemerkung
4.
Montage
4.1
Vorbemerkung
Die optischen Sensoren/Messsysteme der Serie confocalDT IFD2410/2411/2415 messen im Nanometer-Bereich. Beach-
ten Sie die maximale Verkippung zwischen Sensor und Messobjekt.
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung!
4.2
confocalDT IFD2410/2415
4.2.1
Umfangsklemmung
Montieren Sie das IFD241x mit Hilfe eines Montageadapters.

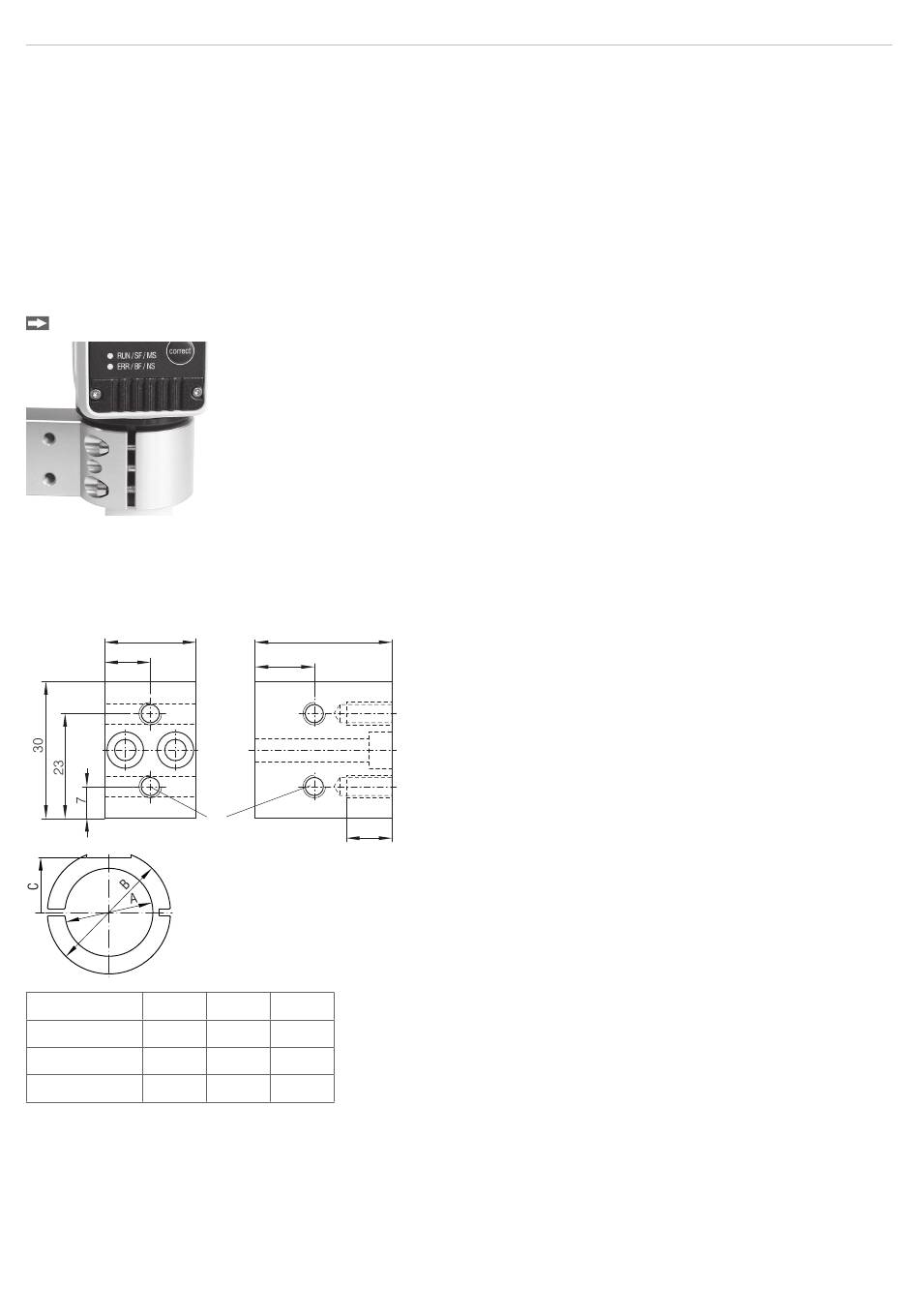

Abb. 2 Umfangsklemmung mit Montagering MA240x, bestehend aus Montageblock und Montagering
i
Micro-Epsilon empfiehlt, die Umfangsklemmung zu verwenden.
20
10
Montagering
Maß A Maß B Maß C
MA2400-27
ø27
MA2405-34
ø34
MA2405-54
ø54
Abb. 3 Montageblock und Montagering MA240x
confocalDT 2410/2411/2415 / PROFINET
30
13
M5
10
ø46
19,75
ø50
22
ø70
32
Seite 17
