Sensor-Parameter einstellen, Webinterface
6.3.2
Definitionen
Abstandswert(e)

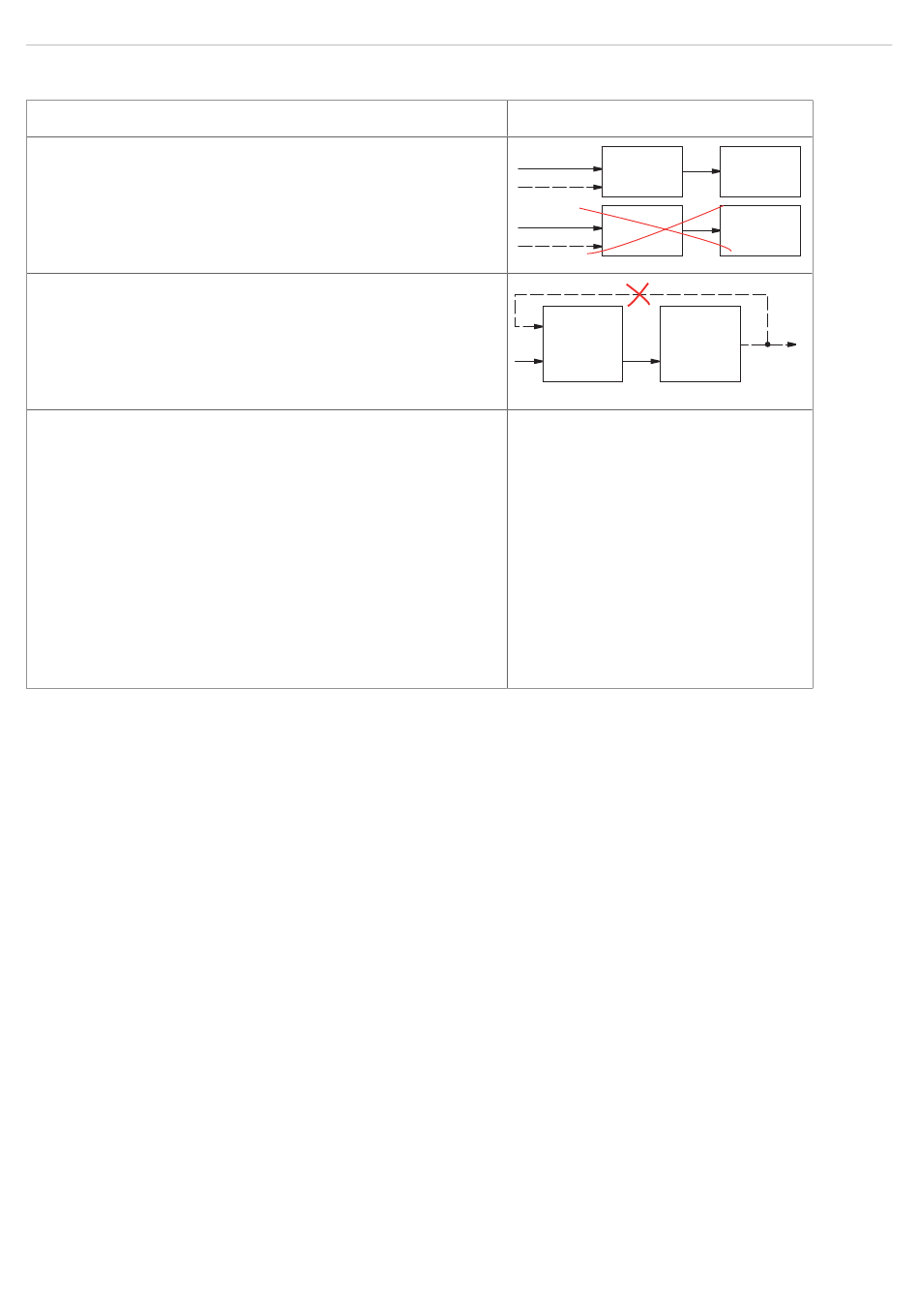

Pro Kanal/Sensor sind max 10 Berechnungsblöcke möglich.
Die Abarbeitung der Berechnungsblöcke erfolgt sequentiell.
Rückkoppelungen (algebraische Schleifen) über einen oder
mehrere Blöcke sind nicht möglich. Als Datenquellen können
nur die Abstandswerte bzw. die Rechenergebnisse der vorher-
gehenden Berechnungsblöcke verwendet werden.
Reihenfolge der Verarbeitung:
1. Unlinearisierte Abstände
2. Linearisierung der Abstände
3. Brechzahlkorrektur der Abstände
4. Fehlerbehandlung bei keinem gültigen Messwert
5. Ausreißerkorrektur der Abstände
6. Berechnungsblöcke
7. Statistik
confocalDT IFD2410/2411/2415 / PROFINET
01DIST1, 01DIST2, ... 01DIST6
0xDISTn
Block 1
0xDISTn
Block 2
Block 2
Berechnung
Block 1
Berechnung
Block 2
Block 1
Seite 63
