Inbetriebnahme

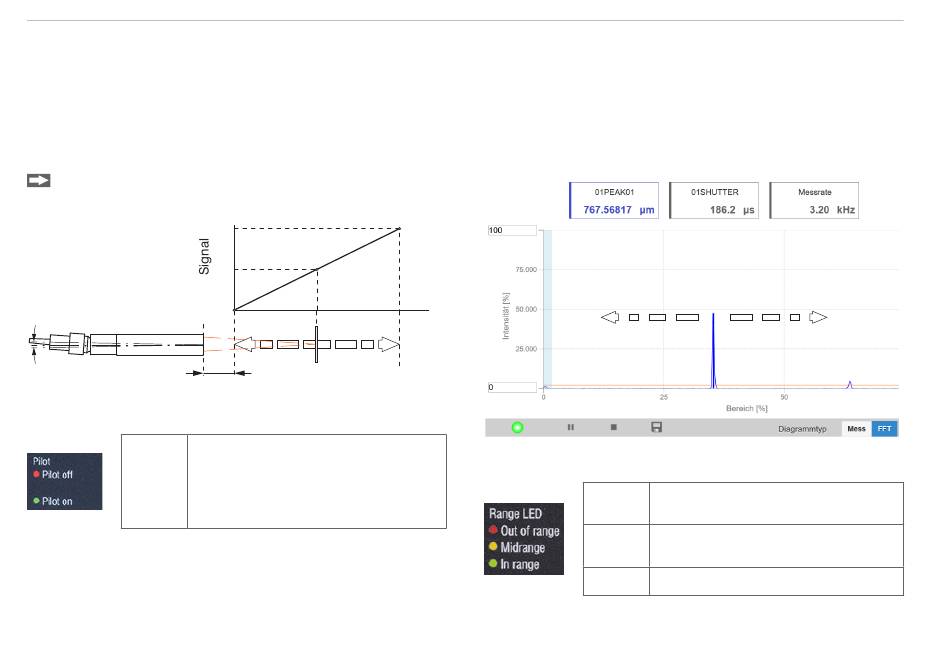

Messobjekt platzieren, Abstandsmessung
Der Pilotlaser mit rotem Licht unterstützt Sie während
der Inbetriebnahme, den Sensor auf das Ziel auszurich-
ten.
Den Pilotlaser können Sie im Menü Einstellungen >
Systemeinstellungen ein- bzw. ausschalten.
Platzieren Sie das Messobjekt möglichst in der Mitte
des Messbereiches.
100 %
max. ±1 °
Sensor
MBA
Die LED Range an der Frontseite des Controllers zeigt
die Position des Messobjektes zum Sensor an.
Pilotlaser wird wechselnd ein-
bzw. ausgeschaltet, wenn kein
Grün
Messobjekt vorhanden oder
außerhalb des Messbereiches
IMS5x00
50
0
MBA
MBM
MBE
Messobjekt
Messbereich (MB)
Sie können auch mit Hilfe des FFT-Signals
positionieren. Das interferometrische Messprinzip liefert
vor und nach dem eigentlichen Messbereich Messwerte.
Einen Falschen Messbereichsabstand können Sie an
der Laufrichtung des Peaks im FFT-Signal erkennen.
Die Laufrichtung ist invertiert, wenn sich das Messobjekt
nicht im Messbereich befindet.
Abstand zwischen Sensor
Weg
und Messobjekt wird kleiner
Einsatz
des FFT-Signals zur
1) FFT = Fast Fourier Transformation, Frequenzsignal
Abstand zwischen Sensor
und Messobjekt wird größer
Positionierung des Sensors
Kein Messobjekt vorhanden oder
Rot
außerhalb des Messbereichs
Messobjekt in der Nähe von
Gelb
Messbereichsmitte
Grün
Messobjekt im Messbereich
1
den Sensor
