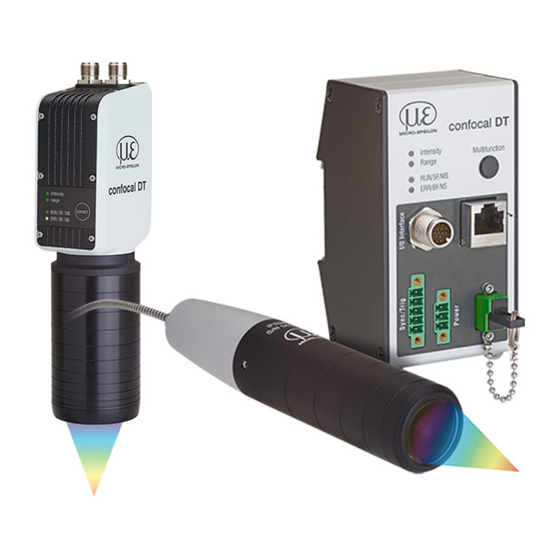

- Seite 1 Betriebsanleitung confocalDT IFD2410/2411/2415 PROFINET IFD2410-1 IFD2411-1 IFD2415-1 IFD2410-3 IFD2411-2 IFD2415-3 IFD2410-6 IFD2411/90-2 IFD2415-10 IFD2411-3 IFD2411-6...
- Seite 2 Konfokal-chromatische Abstands- und Dickenmessung MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de confocalDT IFD2410/2411/2415...
- Seite 3 Funktionsprinzip, Technische Daten ..................11 Kurzbeschreibung ............................11 Messprinzip ..............................11 Begriffsdefinition, Glossar..........................12 Technische Daten confocalDT IFD2410 ......................13 Technische Daten confocalDT IFD2415 ......................14 Technische Daten confocalDT IFD2411 ......................15 Lieferung ..........................16 Lieferumfang confocalDT IFD2410/2415 ....................... 16 Lieferumfang confocalDT IFD2411 ........................
- Seite 4 I&M-Records ..........................84 8.5.3 Dokumentation der Parameter ..................... 85 Fehler, Reparatur ........................86 Kommunikation Webinterface ........................86 Wechsel des Sensorkabels an den Sensoren ....................86 Wechsel der Schutzscheibe an den Sensoren ..................... 86 Softwareunterstützung mit MEDAQLib ................. 87 confocalDT IFD2410/2411/2415 / PROFINET...
- Seite 5 Service, Reparatur ......................... 88 Außerbetriebnahme, Entsorgung ..................89 Anhang ............................ 90 Optionales Zubehör, Serviceleistungen ................90 A 1.1 Optionales Zubehör confocalDT IFD2410/2415 ................... 90 A 1.2 Optionales Zubehör confocalDT IFD2411 ..................... 90 A 1.3 Serviceleistungen ............................90 Werkseinstellungen ........................ 91 A 2.1...
- Seite 6 Messwertzähler ........................... 125 A 6.4.6 Zeitstempel ..........................125 A 6.4.7 Messdaten (Abstände und Intensitäten) ..................125 A 6.4.8 Triggerzeitdifferenz ........................125 A 6.4.9 Differenzen (Dicken) ........................125 A 6.4.10 Statistikwerte ..........................125 A 6.4.11 Peaksymmetrie ........................... 125 confocalDT IFD2410/2411/2415 / PROFINET...
- Seite 7 Warn- und Fehlermeldungen ........................128 Moduldokumentation Oversampling ................... 130 Telnet ............................. 159 A 8.1 Allgemein ..............................159 A 8.2 Verbindungsaufbau ............................. 159 A 8.3 Hilfe zu einem Befehl ........................... 160 A 8.4 Fehlermeldungen ............................160 Dokumentation der Parameter ..................... 161 confocalDT IFD2410/2411/2415 / PROFINET...
- Seite 8 IFD2410/2411/2415 / PROFINET...
- Seite 9 > Beschädigung oder Zerstörung des Lichtwellenleiters, Ausfall des Messgerätes Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung (Schutzkappen verwenden). > Fehlmessung > Ausfall des Messgerätes Schützen Sie die Kabel vor Beschädigung. > Ausfall des Messgerätes confocalDT IFD2410/2411/2415 / PROFINET Seite 9...
- Seite 10 Die UKCA-Konformitätserklärung und die technischen Unterlagen werden gemäß der UKCA-Richtlinien für die zuständi- gen Behörden zur Verfügung gehalten. Bestimmungsgemäße Verwendung - Das Messsystem confocalDT IFD2410/2411/2415 ist für den Einsatz im Industriebereich konzipiert. Es wird eingesetzt ƒ Weg-, Abstands-, Verschiebungs- und Dickenmessung, ƒ Positionserfassung von Bauteilen oder Maschinenkomponenten - Das Messsystem darf nur innerhalb der in den technischen Daten angegebenen Werte betrieben werden, siehe Kap.
- Seite 11 Dieses einzigartige Messprinzip erlaubt es Anwendungen hochpräzise zu messen. Es können sowohl diffuse als auch spiegelnde Oberflächen erfasst werden. Bei transparenten Schicht-Materialien kann neben der Wegmessung eine direk- te Dickenmessung erfolgen. Da Sender und Empfänger in einer Achse angeordnet sind, werden Abschattungen vermie- den. confocalDT IFD2410/2411/2415 / PROFINET Seite 11...
- Seite 12 Messbereichsende (Messbereichsanfang + Messbereich) Maximaler Abstand zwischen Sensorstirnfläche und Messobjekt Messbereich 100 % Messobjekt Messbereich (MB) Sensor LED Range Abb. 1 Messbereich und Ausgangssignal Messsystem Minimale Messobjektdicke siehe Kapitel Technische Daten Maximale Messobjektdicke Sensormessbereich x Brechungsindex Messobjekt confocalDT IFD2410/2411/2415 / PROFINET Seite 12...
- Seite 13 Funktionsprinzip, Technische Daten Technische Daten confocalDT IFD2410 Modell IFD2410-1 IFD2410-3 IFD2410-6 Messbereich 1,0 mm 3,0 mm 6,0 mm Messbereichsanfang ca. 15 mm ca. 25 mm ca. 35 mm < 12 nm < 36 nm < 80 nm statisch Auflösung < 50 nm <...
- Seite 14 4) In Messbereichsmitte 5) Maximale Verkippung des Sensors, bis zu der auf einem polierten Glas (n = 1,5) in der Messbereichsmitte ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt confocalDT IFD2410/2411/2415 / PROFINET Seite 14...
- Seite 15 6) Maximaler Messwinkel des Sensors, bis zu dem auf spiegelnden Oberflächen ein verwertbares Signal erzielt werden kann, wobei die Genauigkeit zu den Grenzwerten abnimmt 7) Glasscheibe mit Brechungsindex n = 1,5 in Messbereichsmitte 8) Keine Einbußen in der Intensität und Linearität durch zwei synchrone Messkanäle confocalDT IFD2410/2411/2415 / PROFINET Seite 15...
- Seite 16 Temperaturbereich Lager: -20 ... +70 °C Luftfeuchtigkeit: 5 ... 95 % (nicht kondensierend) Schützen Sie die Linse des Sensors vor Verschmutzung. Schützen Sie die Enden des Sensorkabels (Lichtwellenleiter) vor Verschmutzung (gilt für das IFD2411). confocalDT IFD2410/2411/2415 / PROFINET Seite 16...
- Seite 17 Montage | Vorbemerkung Montage Vorbemerkung Die optischen Sensoren/Messsysteme der Serie confocalDT IFD2410/2411/2415 messen im Nanometer-Bereich. Beach- ten Sie die maximale Verkippung zwischen Sensor und Messobjekt. Achten Sie bei Montage und Betrieb auf sorgsame Behandlung! confocalDT IFD2410/2415 4.2.1 Umfangsklemmung Montieren Sie das IFD241x mit Hilfe eines Montageadapters.
- Seite 18 Montage | confocalDT IFD2410/2415 4.2.2 Direktverschraubung Montieren Sie das IFD241x über 3 Schrauben M3. 1,0 Nm max. 8 Einschraubtiefe Schraube Anziehdrehmoment Schraube Minimum Maximum ISO 4762 3 Stück Abb. 4 Montagebedingungen IFD2410 / IFD2415 IFD2410- IFD2415- Maße in Millimeter ±0,1 ±0,1...
- Seite 19 Montage | confocalDT IFD2410/2415 4.2.3 Elektrische Anschlüsse, Anschlussbelegung Quelle Kabel/Versorgung Interface Endgerät IF2001/USB PC2415-x/OE RS422/USB-Konverter (optional) PC2415-x PC2415-1/Y RS422 / Encoder Synchronisation / Switch / PC / Ethernet Ref. Encoder 12-pol. Stecker PS 2020 Spannungsversorgung 17-pol. Stecker (optional) Analogausgang Digital I/O...
- Seite 20 Verbinden Sie die Eingänge Pin 1 und Pin 2 am Sensor mit einer 24 V-Spannungsversorgung. Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche Impulsstörquellen verwen- den. Micro-Epsilon empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor. confocalDT 2410/2411/2415 / PROFINET...
- Seite 21 Montage | confocalDT IFD2410/2415 4.2.6 RS422 Neben Industrial Ethernet unterstützt das IFD2410/2415 auch eine serielle Kommunikation via RS422. Eine serielle Kom- munikation ist möglich mit den Kabeln PC2415-1/Y oder PC2415-x/OE. Der RS422-zu-USB-Konverter IF2001/USB ist als optionales Zubehör erhältlich. - Differenzsignale nach EIA-422, galvanisch mit Versorgungsspannung verbunden.
- Seite 22 Montage | confocalDT IFD2410/2415 4.2.8 Analogausgang Der alternative Analogausgang (Spannung oder Strom) liegt am 17-pol. Sensorstecker an und ist mit der Versorgungs- spannung galvanisch verbunden. IFD2410/2415, 17-pol Stecker SC2415-x/OE Signal Adernfarbe Analog Ausgang Weiß, innenliegend Analog GND Schwarz Spannung: Pin V/I out und Pin GND, IFD241x ca.
- Seite 23 Montage | confocalDT IFD2410/2415 4.2.10 Schaltausgänge (Digital I/O) Die GND-Anschlüsse der Schaltausgänge sind durch Filter von Versorgungs-GND getrennt. Das Schaltverhalten (NPN, PNP , Push-Pull) ist programmierbar, I 100 mA. Die Hilfsspannung für einen Schaltausgang mit NPN-Schaltverhalten darf maximal 28 V betragen.
- Seite 24 Montage | confocalDT IFD2410/2415 4.2.11 Synchronisation (Ein-/Ausgänge) 4.2.11.1 Allgemein Sync+ Sync- - Die Pins am 12-pol. Sensorstecker: Symmetrischer Aus-/Eingang für Synchronisation von zwei oder mehreren Sensoren Multifunktionseingang 1 Multifunktionseingang 2 - Die Pins oder am 17-pol. Sensorstecker: Eingang für Synchronisation eines Sensors mit einer externen Synchronquelle z. B. Funktionsgenerator - Der Terminierungswiderstand R (120 Ohm) kann via Software zu- oder abgeschaltet werden.
- Seite 25 Montage | confocalDT IFD2410/2415 4.2.11.3 Externe Synchronisation Eine externe Synchronquelle synchronisiert ein oder weitere IFD2410/2415 (Slaves). IFD2410/2415, 17-pol Stecker SC2415-x/OE Signal Pegel Adernfarbe Multifunktionseingang 1 Low-Pegel ≤ 0,8 V; Low-Pegel ≤ 3 V; High-Pegel ≥ 2 V High-Pegel ≥ 8 V (max. 30 V)
- Seite 26 Die Sync-Anschlüsse des Sensors sind auf die Funktion Triggereingang zu programmieren. Die Triggerquelle (Master) muss ein symmetrisches Ausgangssignal gemäß der Norm RS422 liefern. Für unsymmetri- sche Triggerquellen empfiehlt Micro-Epsilon den Pegelwandler SU4 (3 Kanäle TTL/HTL auf RS422) zwischen Triggersig- nalquelle und Sensor zu schalten.
- Seite 27 Anschlussbedingungen - Die Encoder müssen symmetrische RS422-Signale liefern. - Falls keine RS422-Ausgänge am Encoder vorhanden sein sollten, empfiehlt Micro-Epsilon den Pegelwandler SU4 (3 Kanäle TTL/HTL auf RS422) zwischen Triggersignalquelle und Controller zu schalten. 1) Werden Encoder 2 und 3 verwendet, ist sowohl keine serielle Kommunikation via RS422 als auch Synchronisierung des IFD2410/2415 möglich.
- Seite 28 Montage | confocalDT 2411 confocalDT 2411 4.3.1 Controller IFC2411 Der Controller IFC2411 kann auf eine ebene Unterlage gestellt oder mit einer Hutschiene TH 35 nach DIN EN 60715 z. B. in einem Schaltschrank befestigt werden. Der Mindestabstand benachbarter Controller beträgt 10 mm. Bringen Sie den Controller so an, dass die Anschlüsse, Bedien- und Anzeigeelemente nicht verdeckt werden.
- Seite 29 Montage | confocalDT 2411 Knicken Sie nicht das Sensorkabel. Ziehen Sie das Sensorkabel nicht über scharfe Kanten. Quetschen Sie nicht das Sensorkabel, befestigen Sie es Ziehen Sie nicht am Sensorkabel. nicht mit Kabelbindern. Sensorkabel am Controller anstecken Entfernen Sie den Blindstecker der grünen Sensor LWL-Buchse am Controller.
- Seite 30 Montage | confocalDT 2411 4.3.3 Maßzeichnung Sensoren 0,35 ø10 ø12,0 ø27 ø27 ø27 IFS2404-1 IFS2404-2(001) IFS2404/90-2(001) IFS2404-3 IFS2404-6 4.3.4 Befestigung, Montageadapter 4.3.4.1 Allgemein Die Sensoren messen im Nanometer-Bereich. Beachten Sie die maximale Verkippung zwischen Sensor und Messobjekt. Achten Sie bei Montage und Betrieb auf sorgsame Behandlung! Die Sensoren sind mit einer Umfangsklemmung zu befestigen.
- Seite 31 Montage | confocalDT 2411 Abb. 22 Montageblock MA240x Montieren Sie die Sensoren IIFS2404-2 (IFD2411-2) mit Hilfe eines Montageadapters MA2404-12. ø 12,1 H7 Abb. 23 Montageblock MA2404-12 confocalDT 2410/2411/2415 / PROFINET Seite 31...
- Seite 32 Montage | confocalDT 2411 4.3.5 Elektrische Anschlüsse, Anschlussbelegung Quelle Kabel/Versorgung Interface Endgerät Patch-Kabel Cat5E confocal DT Switch / PC / Ethernet Intensity Multifunction Range RUN/SF/MS ERR/BF/NS SC2415-x/OE IF2001/USB RS422/USB-Konverter C2401-x (optional) Analogausgang Encoder A, B Synchronisation/ Sensor Triggerung PS 2020 Spannungsversorgung (optional) Abb.
- Seite 33 Verbinden Sie die Eingänge Pin 1 und Pin 2 am Controller mit einer 24 V-Spannungsversorgung. Spannungsversorgung nur für Messgeräte, nicht gleichzeitig für Antriebe oder ähnliche Impulsstörquellen verwen- den. Micro-Epsilon empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020 für den Sensor. 4.3.8 RS422 Neben Industrial Ethernet unterstützt der IFC2411 auch eine serielle Kommunikation via RS422.
- Seite 34 Montage | confocalDT 2411 4.3.10 Analogausgang Der alternative Analogausgang (Spannung oder Strom) liegt am 17-pol. Stecker an und ist mit der Versorgungsspan- nung galvanisch verbunden. IFC2411, 17-pol Stecker SC2415-x/OE Signal Adernfarbe Analog Ausgang Weiß, innenliegend Analog GND Schwarz Schirm Gehäuse Schwarz Spannung: Pin V/I out und Pin GND, IFC241x...
- Seite 35 Montage | confocalDT 2411 4.3.12 Synchronisation (Ein-/Ausgänge) 4.3.12.1 Allgemein Sync+ Sync- - Die Pins an der 5-pol. Klemmbuchse: Symmetrischer Aus-/Eingang für Synchronisation von zwei oder mehreren Controllern Multifunktionseingang 1 - Der Pin an der 5-pol. Klemmbuchse: Eingang für Synchronisation eines Controllers mit einer externen Synchronquelle z.
- Seite 36 Montage | confocalDT 2411 4.3.12.3 Externe Synchronisation Controller Eine externe Synchronquelle synchronisiert ein oder weitere Controller (Slaves). IFC2411 Signal Pegel 5-pol Klemmbuchse Multifunktion Synchronisation Low-Pegel ≤ 0,8 V; Low-Pegel ≤ 3 V; Kabelschirm High-Pegel ≥ 2 V High-Pegel ≥ 8 V (max. 30 V) Minimale Impulsbreite 50 µs Minimale Impulsbreite 50 µs Abb.
- Seite 37 Die Sync-Anschlüsse des Sensors sind auf die Funktion Triggereingang zu programmieren. Die Triggerquelle (Master) muss ein symmetrisches Ausgangssignal gemäß der Norm RS422 liefern. Für unsymmetri- sche Triggerquellen empfiehlt Micro-Epsilon den Pegelwandler SU4 (3 Kanäle TTL/HTL auf RS422) zwischen Triggersig- nalquelle und Sensor zu schalten.
- Seite 38 Montage | confocalDT 2411 4.3.13.4 Triggerung mit Eingang Encoder 1 Ein angeschlossener Encoder am Eingang Encoder 1 kann zur Triggerung verwendet werden. IFC2411, 17-pol Stecker SC2415-x/OE Signal Pegel Adernfarbe Encoder 1B+ Grau Encoder 1B- Rosa RS422 (EIA422) Encoder 1A- Rot/Blau Encoder 1A+ Grau/Rosa Die Encoder-Anschlüsse des Controllers sind auf die Funktion Triggereingang zu programmieren.
- Seite 39 Montage | LEDs LEDs Farbe Status Bedeutung Intensity blinkt Dunkelsignalerfassung läuft Signal in Sättigung leuchtet Gelb Signal zu gering leuchtet Grün Signal in Ordnung leuchtet Range blinkt Dunkelsignalerfassung läuft Kein Messobjekt vorhanden, leuchtet außerhalb des Messbereichs Gelb Messobjekt in der Nähe von Messbereichsmitte leuchtet Grün Messobjekt im Messbereich...
- Seite 40 Kap. A Starten Sie Ihren Webbrowser und tippen Sie die IP- Details zur ASCII-Kommunikation finden Sie hier, Adresse des Sensors/Controllers in die Adresszeile. siehe Kap. A 6. Ein Update der Firmware ist im PROFINET-Betrieb möglich. confocalDT IFD2410/2411/2415 / PROFINET Seite 40...
- Seite 41 Zugriff auf Funktionen und Parameter. Messkonfiguration . Ermöglicht eine Auswahl an vordefinierten Messein- stellungen. Signalqualität. Per Mausklick kann zwischen drei vorgegebenen Grund- einstellungen für die Messrate und die Mittelung gewechselt werden. confocalDT IFD2410/2411/2415 / PROFINET Seite 41...
- Seite 42 Gehen Sie in das Menü Wählen Sie den benötigten Sensor aus der Liste aus. Im Controller können die Kalibrierdaten von bis zu 20 verschiedenen Sensoren hinterlegt werden. Die Kalibrierung ist nur durch Micro-Epsilon möglich. confocalDT IFD2410/2411/2415 / PROFINET Seite 42...
- Seite 43 Peak, Median über 9 Werte, be, 1. Schicht BK7, 2. Schicht PC, 3. Abstandsberechnung. Schicht BK7, erster und zweiter Peak, 4 Messwerte, Dickenberechnung, Gleitende Mittelung über 16 Werte. 1) Nur mit IFD2415 möglich. confocalDT IFD2410/2411/2415 / PROFINET Seite 43...
- Seite 44 (= Autoskalierung) oder (= manuelle Einstellung) möglich. Einstellungen speichern Alle Änderungen werden erst wirksam mit Klick auf die Schaltfläche Über der Grafik werden die aktuellen Werte der Belichtungszeit und die gewählte Messrate zusätzlich angezeigt. confocalDT IFD2410/2411/2415 / PROFINET Seite 44...
- Seite 45 Gleitend, 16 Werte Dynamisch 5 kHz Gleitend, 4 Werte Startet der Sensor mit einer benutzerdefinierten Konfiguration (Setup), siehe Kap. 5.5, ist ein Ändern der Signal- qualität nicht möglich. Standard Einseitige Dickenmessung 1) Gilt für die Presets confocalDT IFD2410/2411/2415 / PROFINET Seite 45...
- Seite 46 öffnet einen Windows Auswahldialog für Dateiname und Speicherort, um die letzten 10.000 Werte in eine CSV-Datei (Trennung mit Semikolon) zu speichern. Klicken Sie auf die Schaltfläche (Start), um die Anzeige der Messergebnisse zu starten. confocalDT IFD2410/2411/2415 / PROFINET Seite 46...
- Seite 47 (gezoomt) werden. Der Zeitbereich lässt sich auch mit einem Eingabefeld unter der Zeitachse definieren. Ist das Diagramm gestoppt, kann auch der rechte Slider verwendet werden. Das Zoomfenster kann auch mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) verschoben werden. confocalDT IFD2410/2411/2415 / PROFINET Seite 47...
- Seite 48 Die momentanen Einstellungen sind im Controller auch nach dem Ausschalten / Einschalten wieder verfügbar. Für ein schnelles Zwischenspeichern auf den zuletzt gespeicherten Parametersatz können Sie auch die Schaltfläche Einstellungen speichern , rechts oben, in jeder Einstellungsseite benutzen. Beim Einschalten wird der zuletzt im Controller gespeicherte Parametersatz geladen. confocalDT IFD2410/2411/2415 / PROFINET Seite 48...
- Seite 49 Klicken Sie die Schaltfläche Expor- Klicken Sie die Schaltfläche Es öffnet sich ein Windows-Dialog zur Dateiauswahl. tieren Wählen Sie die gewünschte Datei aus und klicken Sie Schaltflä- Öffnen Importieren Klicken Sie auf die Schaltfläche confocalDT IFD2410/2411/2415 / PROFINET Seite 49...
- Seite 50 Grad der Verschmutzung gedeutet werden, und es wird eine Warnung ausgegeben. Sie können diese Meldung auch ignorieren. Bei zeitkritischen Messungen jedoch sollten Sie sich die aktuelle Belich- tungsszeit merken. 1) Bei mehr als 10 Sekunden Betätigungsdauer wird die Werkseinstellung geladen. confocalDT IFD2410/2411/2415 / PROFINET Seite 50...
- Seite 51 Wechseln Sie das Sensorkabel oder senden Sie das ganze System zur Überprüfung ein. Mit einem ASCII-Befehl können Sie bei Bedarf die Warnschwelle bei Verschmutzung einstellen - zulässige Abweichung in %, - die Werkseinstellung beträgt 50 %. Die Warnschwelle wird setupspezifisch gespeichert. confocalDT IFD2410/2411/2415 / PROFINET Seite 51...
- Seite 52 RS422 und die Synchronisation nicht verwendet werden. Bei 3 Encodern können zusätzlich die Referenzspuren von Encoder 1 und Encoder 2 nicht verwendet werden. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT IFD2410/2411/2415 / PROFINET Seite 52...
- Seite 53 - bei jedem Einschalten des Controllers, Setzen auf Wert - mit der Schaltfläche Der Startwert muss kleiner als der Maximalwert sein und beträgt max. 4.294.967.294 (2^32-2). 6.1.2.7 Rücksetzen Referenzmarke Setzt die Erkennung der Referenzmarke zurück. confocalDT IFD2410/2411/2415 / PROFINET Seite 53...
- Seite 54 Reflexionen zu vermeiden. An: mit Abschlusswiderstand Aus: kein Abschlusswiderstand Der Abschlusswiderstand mit 120 Ohm muss im letzten Slave aktiviert werden. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT IFD2410/2411/2415 / PROFINET Seite 54...
- Seite 55 Nehmen Sie die gewünschte Messrate und passen Sie die Belichtungszeit an, oder die Belichtungszeit bestimmt die mögliche Messraten. Intensity Intensity Ist das Signal niedrig (LED leuchtet gelb) oder gesättigt (LED leuchtet rot), misst der Controller, aber die Messgenauigkeit entspricht möglicherweise nicht den spezifizierten technischen Daten. confocalDT IFD2410/2411/2415 / PROFINET Seite 55...
- Seite 56 In die Berechnung der Mittelwerte können deshalb unmittelbar vor dem Triggerereignis liegende Messwerte nicht einflie- ßen, stattdessen aber ältere Messwerte, die bei vorhergehenden Triggerereignissen erfasst wurden. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT IFD2410/2411/2415 / PROFINET Seite 56...
- Seite 57 Bereichs liegt, d. h. über der Schwelle. Der Messbereich kann sich dadurch verringern. Auswertebereich Messbereich Abb. 45 Begrenzung des verwendeten Videosignals In dem gezeigten Beispiel in der Abbildung wird der Peak (1) für die Auswertung verwendet, wohingegen Peak (2) nicht verwendet wird. confocalDT IFD2410/2411/2415 / PROFINET Seite 57...
- Seite 58 Dies empfiehlt sich bei der Abstandsmessung für sehr schnell wech- selnde Oberflächeneigenschaften, z. B. verspiegeltes / entspiegeltes Glas. Wert Grau hinterlegte Felder erfordern eine Auswahl. Dunkel umrandete Felder erfordern die Angabe eines Wertes confocalDT IFD2410/2411/2415 / PROFINET Seite 58...
- Seite 59 Signalanteile oberhalb dieser Schwelle in die Berechnung eingehen. - Legen Sie die Schwelle generell so hoch, dass keine störenden Peaks im Videosignal detektiert werden. Die Erkennungsschwelle hat Auswirkungen auf die Linearität, deshalb möglichst wenig ändern. confocalDT IFD2410/2411/2415 / PROFINET Seite 59...
- Seite 60 Peak von 3 Peaks manchmal aus dem Messbereich läuft, sollte die Brechzahlkorrektur besser ausgeschaltet werden, da dann die Brechzahlkorrektur auf eine andere Schicht angewendet wird, also keine eindeutige Zuordnung des Materials möglich ist. confocalDT IFD2410/2411/2415 / PROFINET Seite 60...
- Seite 61 Materialdatenbank im Controller erweitert oder auch gekürzt werden. Für das neue Material ist eine Brechzahl und die Abbezahl v oder drei Brechzahlen bei verschiedenen Wellenlängen (näherungsweise auch alle gleich) nötig. Abb. 53 Auswahl materialspezifischer Brechzahlen confocalDT IFD2410/2411/2415 / PROFINET Seite 61...
- Seite 62 Wert 1024 / 2048 / 4096 Median: 3 / 5 / 7 / 9 Die Mittelwerttiefe gibt an, über wie viele fortlaufende Messwerte im Controller gemittelt werden soll, bevor ein neuer Messwert ausgegeben wird. confocalDT IFD2410/2411/2415 / PROFINET Seite 62...
- Seite 63 Berechnungsblöcke verwendet werden. Block 1 Berechnung Reihenfolge der Verarbeitung: 1. Unlinearisierte Abstände 2. Linearisierung der Abstände 3. Brechzahlkorrektur der Abstände 4. Fehlerbehandlung bei keinem gültigen Messwert 5. Ausreißerkorrektur der Abstände 6. Berechnungsblöcke 7. Statistik confocalDT IFD2410/2411/2415 / PROFINET Seite 63...
- Seite 64 - Bei geringfügig rauer Oberfläche, bei der die Rauheit eliminiert werden soll - Auch für Messwertsprünge geeignet bei relativ kurzen Einschwingzeiten Signal ohne Mittelung Signal mit Mittelung Abb. 56 Gleitendes Mittel, N = 8 confocalDT IFD2410/2411/2415 / PROFINET Seite 64...
- Seite 65 Signal ohne Mittelung - Zur Eliminierung von Strukturen, z. B. Teile Signal mit Mittelung mit gleichmäßigen Rillenstrukturen, gerän- delte Drehteile oder grob gefräste Teile Abb. 57 Rekursives Mittel, N = 8 - Ungeeignet bei hochdynamischen Messun- confocalDT IFD2410/2411/2415 / PROFINET Seite 65...
- Seite 66 Signal ohne Mittelung - Zusätzliche Mittelung kann nach dem Signal mit Mittelung Medianfilter verwendet werden Abb. 58 Median, N = 7 Positionswert Positionswert Abb. 59 Profil, Original Abb. 60 Profil mit Median, N = 9 confocalDT IFD2410/2411/2415 / PROFINET Seite 66...
- Seite 67 Nach dem Mastern liefert der Controller neue Messwerte, bezogen auf den Mas- Masterwert rücksetzen terwert. Durch ein Rücksetzen mit der Schaltfläche Messbereich 100 % wird wieder der Zustand vor dem Mastern eingestellt. Abb. 62 Kennlinienverschiebung beim Mastern confocalDT IFD2410/2411/2415 / PROFINET Seite 67...
- Seite 68 50 µs Abb. 63 Ablaufdiagramm für Nullsetzen, Mastern (Taste Multifunction) Die Funktion Nullsetzen/Mastern kann mehr- MFI 1/2 Messung fach hintereinander angewendet werden. min 50 µs Abb. 64 Ablaufdiagramm für die Rücknahme Nullsetzen, Mastern confocalDT IFD2410/2411/2415 / PROFINET Seite 68...
- Seite 69 Wählen Sie ein Signal aus (4), für das die Statistikwerte berechnet werden sollen. Statistikwert Bestimmen Sie mit den Auswertebereich. Auswertebereich Mess- werte Zeit Auswertebereich N Abb. 66 Dynamische Aktualisierung des Auswertebereiches über die Messwerte, Statistikwert = 8 confocalDT IFD2410/2411/2415 / PROFINET Seite 69...
- Seite 70 Die Anzahl der Werte, die gehalten werden sollen, kann zwischen 1 und 1024 liegen. Letzten Wert halten Wert Bei Anzahl = 0 wird der letzte Wert solange gehalten, bis ein neuer gültiger Messwert erscheint. confocalDT IFD2410/2411/2415 / PROFINET Seite 70...
- Seite 71 Die Auswahl der Ausgabedaten aus allen intern bestimmten Werten und den berechneten Werten aus den Rechenmodu- len erfolgt getrennt für beide Schnittstellen. Diese werden in einer festen Reihenfolge ausgegeben. Abb. 67 Auswahl der Ausgabedaten confocalDT IFD2410/2411/2415 / PROFINET Seite 71...
- Seite 72 Stromausgang (ohne Mastern, ohne Zweipunktskalierung) Variablen Wertebereich Formel [3,8; <4] MBA-Reserve = Strom [mA] [4; 20] Messbereich - 4) [>20; 20,2] MBE-Reserve * MB MB = Messbereich [mm] {/1/2/3/6/10} = Abstand [mm] [-0,01MB; 1,01MB] confocalDT IFD2410/2411/2415 / PROFINET Seite 72...
- Seite 73 [0; MB] = Abstand [mm] [m; n] 6.5.5 Datenausgabe Ausgabeschnittstellen RS422 / Analogausgang / Entscheidet über die genutzte Schnittstelle für die Messwert- Schaltausgang ausgabe. Die Messwerte werden parallel über die ausgewähl- ten Schnittstellen ausgegeben. confocalDT IFD2410/2411/2415 / PROFINET Seite 73...
- Seite 74 Tippen Sie das Standard-Passwort „000“ oder ein benutzerdefiniertes Passwort in das Feld Passwort ein und bestätigen Sie die Eingabe Anmelden Abb. 70 Wechsel in die Benutzerebene Experte Experte Die Benutzerverwaltung ermöglicht die Vergabe eines benutzerdefinierten Passwortes in der Betriebsart confocalDT IFD2410/2411/2415 / PROFINET Seite 74...
- Seite 75 Bediener / Legt die Benutzerebene fest, mit der das System nach dem Wiedereinschalten startet. beim Neustart Experte Micro-Epsilon empfiehlt hier die Auswahl Experte. 6.6.5 System rücksetzen In diesem Menübereich können Sie einzelne Einstellungen auf die Werkseinstellung zurücksetzen. Geräteeinstellungen Es werden die Einstellungen für folgende Kommandos auf die Werkseinstellung zurückgesetzt:...
- Seite 76 Brechungsindex auszugleichen, sollten wenigstens drei Brechzahlen bei verschiedenen Wellenlängen oder eine Brechzahl und die Abbezahl bekannt sein. Einstellungen > Messwertaufnahme >Materialauswahl Wechseln Sie in das Menü Schicht 1 Schicht 2 Wählen Sie für und evtl. den Werkstoff des Messobjektes aus. confocalDT IFD2410/2411/2415 / PROFINET Seite 76...
- Seite 77 Abstandssignalen Weg1 Weg2, siehe Abb. Im nachgelagerten zweiten Berech- Rechnung 2 nungsblock durchlaufen die Dickenwerte eine gleitende Mitte- lung mit einer Mittelungstiefe von 16 Werten. Passen Sie die Signalverarbeitung Ihrer Messaufgabe an. confocalDT IFD2410/2411/2415 / PROFINET Seite 77...
- Seite 78 In der Webseite werden die beiden Abstände und die Dicke (Differenz aus ) grafisch und nu- merisch gezeigt, wahlweise können auch die Intensitäten für beide Peaks (Peak 1 = nah, Peak 2 = fern) eingeblendet werden. confocalDT IFD2410/2411/2415 / PROFINET Seite 78...
- Seite 79 Prozessdatenframe steht, umso zeitlich älter ist der Parameter. Im RT-Betrieb ist es mit Oversampling also möglich, den Sensor mit einer maximalen Messfrequenz von 8 kHz (IFD2410, IFD2411) bzw. 25 kHz (IFD2415) messen zu lassen, obwohl der Sensor selbst nur Buszyklen von 1 kHz unterstützt. confocalDT IFD2410/2411/2415 / PROFINET Seite 79...
- Seite 80 Sie müssen je Modul mindestens 1 Submodul auswählen. Die Submodule können beliebig in Subslot 1 bis 22 für das IFD2410 und IFD2411 bzw. 1 bis 27 für das IFD2415 platziert werden. Wenn Sie ein Submodul mit einem größeren Oversampling als 1 auswählen, werden die Parameter eines Submodules hintereinander mehrfach übertragen. confocalDT IFD2410/2411/2415 / PROFINET Seite 80...
- Seite 81 User calc output 08 and 09 Rechenergebnis 09 Rechenergebnis 09 Rechenergebnis 18 Rechenergebnis 18 User calc output 18 and 19 User calc output 18 and 19 Rechenergebnis 19 Rechenergebnis 19 Abb. 75 Oversampling 1 Input, zur Auswahl mögliche Submodule confocalDT IFD2410/2411/2415 / PROFINET Seite 81...
- Seite 82 Die Parameter und die jeweiligen Größen der Prozessdaten für ein Oversampling 3 bis 8 für das IFD2410 und IFD2411 bzw. 3 bis 25 für das IFD2415 bilden sich analog zu den erwähnten Schemeta. confocalDT IFD2410/2411/2415 / PROFINET Seite 82...
- Seite 83 Little-Endian geschrieben werden. Verwendet die SPS das Format Big-Endian, muss die Byte-Reihenfolge getauscht werden. AllenBradley Big-Endian BECKHOFF Big-Endian Festo Little-Endian Omron Big-Endian SIEMENS S7-300 Big-Endian SIEMENS S7-1200/150 Little-Endian Abb. 77 Datenformat, exemplarisch für einige Hersteller confocalDT IFD2410/2411/2415 Seite 83...
- Seite 84 Block Header Block Type UINT16 0x0022 Block Length UINT16 0x0012 Block Version High UINT8 0x01 Block Version Low UINT8 0x00 I&M2 Installationsdatum UINT8(16) Installationsdatum Reserviert UINT8(38) Reserviert Abb. 80 Struktur I&M2-Record, Index: 0xAFF2, Zugriff: Read-Write confocalDT IFD2410/2411/2415 / PROFINET Seite 84...
- Seite 85 Über die Parameter-ID, beginnend ab 50000, können einzelne Parameter wie z. B. die Messrate im IFD241x ausgewählt werden. Dazu müssen Sie zunächst die gewünschte Parameter-ID in die 0x2000-Records schreiben. Danach können Sie den Parameter lesen und schreiben. Eine Übersicht der Parameter finden Sie im Anhang siehe Kap. A confocalDT IFD2410/2411/2415 / PROFINET Seite 85...
- Seite 86 Lösen Sie die vordere Fassung inkl. Schutzscheibe am Sensor. Entnehmen Sie die Dichtung und legen Sie den O-Ring in die Fassungsnut der neuen Schutzscheibe ein. Schrauben Sie die neue Fassung inkl. Schutzscheibe wieder auf den Sensor. confocalDT IFD2410/2411/2415 / PROFINET Seite 86...
- Seite 87 Haftungsausschluss Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an Micro-Epsilon oder den Händler zu melden. Micro-Epsilon übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z.B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemäße...
- Seite 88 - Senden Sie bitte die betreffenden Teile zur Reparatur oder zum Fax +49 (0) 8542 / 168-90 Austausch ein. info@micro-epsilon.de www.micro-epsilon.de Bei Störungen, deren Ursachen nicht eindeutig erkennbar sind, senden Sie bitte immer das gesamte System inkl. Kabel an confocalDT IFD2410/2411/2415 / PROFINET Seite 88...
- Seite 89 - Eine Liste der nationalen Gesetze und Ansprechpartner in den EU-Mitgliedsstaaten finden Sie unter r https://ec.europa.eu/environment/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-weee_en. Hier besteht die Möglichkeit, sich über die jeweiligen nationalen Sammel- und Rücknahmestellen zu informieren. - Altgeräte können zur Entsorgung auch an Micro-Epsilon an die im Impressum unter https://www.micro-epsilon.de/ impressum/ angegebene Anschrift zurückgeschickt werden.
- Seite 90 Anhang | Optionales Zubehör, Serviceleistungen Anhang Optionales Zubehör, Serviceleistungen A 1.1 Optionales Zubehör confocalDT IFD2410/2415 SC2415-x/OE Anschlusskabel mit 17 poliger M12 Buchse und offene Enden für Analogausgang, Digital I/O und Encoder; schleppkettentauglich, Kabellänge x = 3 m, 6 m, 9 m oder 15 m PC2415-x Kabelverlängerung mit 12 poliger M12 Buchse und 12 poligen M12 Stecker für Versorgung,...
- Seite 91 Anhang | Werkseinstellungen Werkseinstellungen A 2.1 confocalDT IFD2410/2415 Anzahl Peaks 1 Messwert, höchster Peak RS422 921,6 kBps Auswertebereich Bereichsanfang entspricht 0 % Schaltausgang 1 Intensitätsfehler, Bereichsende entspricht 100 % Schaltpegel bei Fehler: Push Pull Belichtungsmodus Messmodus Schaltausgang 2 Fehler Messbereich,...
- Seite 92 Anhang | Justierbarer Montageadapter JMA-xx Justierbarer Montageadapter JMA-xx A 3.1 Funktionen - Unterstützt die optimale Sensorausrichtung für bestmögliche Messergebnisse - Manueller Verstellmechanismus zur einfachen und schnellen Justage ƒ Verschiebung in X/Y: ±2 mm ƒ Verkippung: ±4° - Hohe Schock und Vibrationsbeständigkeit durch Radialklemmung erlaubt Maschinenintegration - Kompatibel mit zahlreichen Sensormodellen vom Typ confocalDT und interferoMETER A 3.2 Sensorbefestigung, Kompatibilität...
- Seite 93 Anhang | Justierbarer Montageadapter JMA-xx A 3.5 Orthogonale Ausrichtung des Sensors Justieren Sie bei eingeschalteter Lichtquelle den Sensor auf das Messobjekt. Horizontale Verschiebung, ±2 mm Vertikale Verschiebung, ±2 mm Verschiebung nach links: Verschiebung nach unten: Drehen Sie die Innensechskantschraube im Drehen Sie die Innensechskantschraube im Uhrzeigersinn Uhrzeigersinn...
- Seite 94 Anhang | Reinigen optischer Komponenten Reinigen optischer Komponenten A 4.1 Verschmutzungen Verschmutzungen an optischen Oberflächen und Komponenten können eine Zunahme des Dunkelwertes verursachen und wirkt sich auf die Empfindlichkeit und die Genauigkeit aus. Um dies zu vermeiden, ist ein Reinigen der optischen Komponenten und Erfassung des Dunkelwertes nötig.
- Seite 95 Anhang | Reinigen optischer Komponenten A 4.2 Hilfs- und Reinigungsmittel One-Click™ Cleaner Isopropanol Q-Tip, reinraumkompatibel Druckgas, trocken und ölfrei Für Stecker bzw. -buchse Für die Schutzscheibe am In Verbindung mit Isopropanol Zum Entfernen loser vom Typ FC oder E2000 Sensor für Schutzscheibe am Sensor Partikel A 4.3...
- Seite 96 Anhang | Reinigen optischer Komponenten A 4.4 Schnittstelle Controller Sensorkabel Stecken Sie das Sensorkabel (Lichtwellenleiter) am Controller ab. Entfernen Sie die Schutzkappe am One-Click™ Cleaner. Stülpen Sie den One-Click™ Cleaner über den Lichtwellenleiteranschluss am Controller, siehe Abbildung. Drücken Sie die äußere Hülse des One-Click™ Cleaners auf den Lichtwellenleiter bis ein Klickgeräusch das Ende der Reinigung anzeigt.
- Seite 97 Anhang | Reinigen optischer Komponenten A 4.5 Schnittstelle Sensorkabel Sensor Entfernen Sie das Sensorkabel (Lichtwellenleiter) am Sensor. Entfernen Sie die vordere Schutzkappe am One-Click™ Cleaner. Stülpen Sie den One-Click™ Cleaner über den Lichtwellenleiter, siehe Abbildung. Drücken Sie die äußere Hülse des One-Click™ Cleaners auf den Lichtwellenleiter bis ein Klickgeräusch das Ende der Reinigung anzeigt.
- Seite 98 Anhang | IP-Adressen konfigurieren IP-Adressen konfigurieren Navigieren Sie zu den Eigenschaften ihrer SPS. Klicken Sie dazu in der Netzansicht oder der Geräteansicht auf die SPS. Tragen Sie im Reiter Allgemein > Ethernet-Adressen die korrekte IP-Adresse und Subnetzmaske ihrer SPS ein. confocalDT 2410/2411/2415 / PROFINET Seite 98...
- Seite 99 Anhang | IP-Adressen konfigurieren confocalDT 2410/2411/2415 / PROFINET Seite 99...
- Seite 100 Anhang | ASCII-Kommunikation mit Controller ASCII-Kommunikation mit Controller A 6.1 Allgemein Die ASCII-Befehle können über die Schnittstellen RS422 oder Ethernet (Port 23) an den Controller gesendet werden. Alle Befehle, Eingaben und Fehlermeldungen erfolgen in Englisch. Ein Befehl besteht immer aus dem Befehlsnamen und Null oder mehreren Parametern, die durch Leerzeichen getrennt sind und mit LF abgeschlossen werden.
- Seite 101 Anhang | ASCII-Kommunikation mit Controller Sensor Kap. A 6.3.4.1 SENSORTABLE Anzeige verfügbarer Sensoren Kap. A 6.3.4.2 SENSORINFO Informationen zum Sensor Kap. A 6.3.4.3 DARKCORR Starten des Dunkelabgleichs Kap. A 6.3.4.4 LED-Zustand an / aus Kap. A 6.3.4.5 LEDSOURCE Steuereingang Messlichtquelle Triggerung Kap.
- Seite 102 Anhang | ASCII-Kommunikation mit Controller Materialdatenbank Kap. A 6.3.10.1 MATERIALTABLE Materialtabelle Kap. A 6.3.10.2 MATERIAL Material auswählen Kap. A 6.3.10.3 MATERIALINFO Materialeigenschaft anzeigen Kap. A 6.3.10.4 META_MATERIAL Vorhandene Materialien, Materialnamen Kap. A 6.3.10.5 META_MATERIAL_PROTECTED Geschützte Materialien Kap. A 6.3.10.6 MATERIALEDIT Materialtabelle editieren Kap.
- Seite 103 Anhang | ASCII-Kommunikation mit Controller A 6.3 Allgemeine Befehle A 6.3.1 Allgemein A 6.3.1.1 Hilfe HELP [<Befehl>] Ausgabe einer Hilfe zu jedem Befehl. Wird kein Befehl angegeben, wird eine allgemeine Hilfe ausgegeben. A 6.3.1.2 Controllerinformation GETINFO Abfragen der Sensor-Information. Ausgabe siehe untenstehendes Beispiel: ->GETINFO Name: IFD2415-3/IE...
- Seite 104 Anhang | ASCII-Kommunikation mit Controller A 6.3.1.5 Synchronisation SYNC NONE | MASTER | SLAVE_SYNTRIG | SLAVE_TRIGIN Einstellen der Synchronisationsart: - NONE: Keine Synchronisation - MASTER: Controller ist Master, d. h. er gibt Synchronisationsimpulse am Ausgang Sync/Trig aus - SLAVE_SYNTRIG: Controller ist Slave und erwartet Synchron-Impulse von z. B. einem anderen IFC2421/2422/2465/2466 oder einer ähnlichen Impulsquelle am Eingang Sync/Trig.
- Seite 105 Anhang | ASCII-Kommunikation mit Controller A 6.3.2 Benutzerebene A 6.3.2.1 Wechsel der Benutzerebene LOGIN <Passwort> Eingabe des Passwortes, um in eine andere Benutzerebene zu gelangen. Es gibt folgende Benutzerebenen: - USER: Lesenden Zugriff auf alle Elemente + Benutzung der Web-Diagramme - PROFESSIONAL: Lesenden/Schreibenden Zugriff auf alle Elemente Befehl ist in dem SDO 0x3001 abgebildet.
- Seite 106 Anhang | ASCII-Kommunikation mit Controller A 6.3.4 Sensor A 6.3.4.1 Info zu Kalibriertabellen SENSORTABLE ->SENSORTABLE Position Sensor name, Measurement range, Serial number IFS2404-3, 3.000mm, 05110005 IFS2404-6, 6.000mm, 05120003 IFS2404-2, 2.000mm, 00001335 -> Ausgabe aller verfügbaren (angelernten) Sensoren. SENSORTABLE Der Befehl ist für das IFD2411 gültig.
- Seite 107 Anhang | ASCII-Kommunikation mit Controller A 6.3.5 Triggerung A 6.3.5.1 Triggerquelle auswählen TRIGGERSOURCE NONE | SYNCTRIG | TRIGIN | SOFTWARE | ENCODER1 | ENCODER2 - NONE: Keine Triggerquelle verwenden Sync/Trig - SYNCTRIG: Verwende den Eingang TrigIn - TRIGIN: Verwende den Eingang - SOFTWARE: Triggerung wird durch das Kommando TRIGGERSW ausgelöst.
- Seite 108 Anhang | ASCII-Kommunikation mit Controller A 6.3.5.7 Pegelauswahl Triggereingang TrigIn TRIGINLEVEL TTL | HTL TrigIn Sync/Trig Die Pegelauswahl gilt nur für den Eingang . Der Eingang erwartet ein differenzielles Signal. - TTL: Eingang erwartet TTL-Signal. - HTL: Eingang erwartet HTL-Signal. Befehl ist in dem SDO 0x35B0 abgebildet.
- Seite 109 Anhang | ASCII-Kommunikation mit Controller A 6.3.6.4 Encoderwert ENCVALUE1 <Encoderwert> ENCVALUE2 <Encoderwert> ENCVALUE3 <Encoderwert> Gibt an, auf welchen Wert der entsprechende Encoder bei Erreichen einer Referenzmarke (oder per Software) gesetzt werden soll. Der Encoderwert kann zwischen 0 und 2 -1 liegen. Mit dem Setzen des ENCVALUE wird automatisch der Algorithmus zum Erkennen der ersten Referenzmarke zurückge- setzt, siehe Kap.
- Seite 110 Anhang | ASCII-Kommunikation mit Controller A 6.3.7 Einstellung der RS422-Baudrate BAUDRATE <Baudrate> Einstellbare Baudraten in Bps für die RS422-Schnittstelle: 9600, 115200, 230400, 460800, 691200, 921600, 2000000, 3000000, 4000000 Befehl ist in dem SDO 0x31B0 abgebildet. confocalDT 2410/2411/2415 / PROFINET Seite 110...
- Seite 111 Anhang | ASCII-Kommunikation mit Controller A 6.3.8 Parameterverwaltung, Einstellungen laden / Speichern A 6.3.8.1 Verbindungseinstellungen laden / speichern BASICSETTINGS READ | STORE - READ: Liest die Verbindungseinstellungen aus dem Controller-Flash. - STORE: Speichert die aktuellen Verbindungseinstellungen aus dem Controller-RAM in den Controller-Flash. Befehl ist in dem SDO 0x3020 abgebildet.
- Seite 112 Anhang | ASCII-Kommunikation mit Controller A 6.3.8.6 Messeinstellungen bearbeiten, speichern, anzeigen, löschen MEASSETTINGS <Unterkommando> [<Name>] Einstellungen der Messaufgabe. Bewegt applikationsabhängige Messeinstellungen zwischen Controller-RAM und Con- troller-Flash. Entweder werden die herstellereigenen Presets oder die nutzerdefinierten Einstellungen verwendet. Jedes Preset kann als nutzerdefinierte Einstellung verwendet werden. Unterkommandos: PRESETMODE <mode>...
- Seite 113 Anhang | ASCII-Kommunikation mit Controller A 6.3.9.3 Anzahl Peaks und Ein-/Ausschalten der Brechzahlkorrektur REFRACCORR on | off - On: Die Brechzahlkorrektur wird mit den eingestellten Materialien durchgeführt, Standardeinstellung. - Off: Es wird die Brechzahl 1.0 für alle Schichten angenommen. Befehl ist in dem SDO 0x3156 abgebildet. A 6.3.9.4 Belichtungsmode SHUTTERMODE MEAS|MANUAL|2TIMEALT|2TIMES...
- Seite 114 Anhang | ASCII-Kommunikation mit Controller A 6.3.9.9 Peakmodulation PEAK_MODULATION <n> Gibt die Höhe der Durchmodulation an, damit ineinander laufende Peaks getrennt werden. Bei 100 % erfolgt keine Peaktrennung und bei 0 % (Werkseinstellung) werden alle Peaks getrennt. Somit kann man entsprechende Peakartefakte entfernen bzw. werden diese nicht als einzelne Peaks betrachtet. Befehl ist in dem SDO 0x3162 abgebildet.
- Seite 115 Anhang | ASCII-Kommunikation mit Controller A 6.3.10.6 Materialtabelle editieren MATERIALEDIT <Name> <Beschreibung> (NX <nF> <nd> <nC>)|(ABBE <nd> <vd>) Editieren eines bestehenden Materials. Ein Material wird entweder durch drei Brechzahlen oder durch eine Brechzahl und Abbezahl charakterisiert. - Name: Name of the material - Beschreibung: Kurzbeschreibung des Materials - nF: Brechzahl nF bei 670 nm (1.000000 ...
- Seite 116 Anhang | ASCII-Kommunikation mit Controller A 6.3.11.3 Auswahl Statistiksignal STATISTICSIGNAL <signal> Für dieses ausgewählte Signal werden die Statistiken angelegt. Ein Liste mit möglichen Signalen findet man mit dem META_STATISTICSIGNAL Befehl Es werden neue Signal angelegt, die dann über die Schnittstellen ausgegeben werden können. - <signal>_MIN -->...
- Seite 117 Anhang | ASCII-Kommunikation mit Controller A 6.3.11.9 Signal für Mastern mit externer Quelle Mess- oder berechnetes Signal auswählen, das mit den Multifunktionseingängen bzw. mit einer externe Quelle gemas- tert werden kann. Eine Liste alle definierten Mastersignale liefert META_MASTER. Die Konfiguration der Signale erfolgt mit MASTERSIGNAL.
- Seite 118 Anhang | ASCII-Kommunikation mit Controller ->MASTER ALL MASTER 01DIST1 INACTIVE MASTER FOIL ACTIVE MASTER NONE MASTER NONE MASTER NONE ->MASTER FOIL RESET // für die Variable FOIL wird der Offset (Masterwert) zurückgenom- ->MASTERSIGNAL 01DIST1 NONE // Die Variable 01DIST1 wird gelöscht ->MASTERSIGNAL FOIL NONE // Die Variable FOIL wird gelöscht ->MASTER ALL...
- Seite 119 Anhang | ASCII-Kommunikation mit Controller A 6.3.11.12 Berechnung im Kanal COMP [<channel> [<id>]] COMP <channel> <id> MEDIAN <signal> <median data count> COMP <channel> <id> MOVING <signal> <moving data count> COMP <channel> <id> RECURSIVE <signal> <recursive data count> COMP <channel> <id> CALC <factor1> <signal> <factor2> <signal> <offset> <name> COMP <channel>...
- Seite 120 Anhang | ASCII-Kommunikation mit Controller A 6.3.12 Datenausgabe A 6.3.12.1 Auswahl Digitalausgang OUTPUT [NONE|([RS422 | IE] [ANALOG] [ERROROUT])] - NONE: Keine Messwertausgabe - RS422: Ausgabe der Messwerte über RS422 - IE: Ausgabe der Messwerte über Industrial Ethernet, nicht parallel mit RS422 - ANALOG: Ausgabe der Messwerte über den Analogausgang - ERROROUT: Error- oder Zustandsinformationen über die Errorausgänge Kommando startet die Messwertausgabe.
- Seite 121 Anhang | ASCII-Kommunikation mit Controller A 6.3.13 Auswahl der auszugebenden Messwerte A 6.3.13.1 Allgemein Einstellung der auszugebenden Werte über die RS422-Schnittstelle. Eine Begrenzung der Datenmenge über die RS422 ist abhängig von der Messfrequenz und der Baudrate. Im Modus Mehrschichtmessung können beliebige Abstände und Differenzen für die Ausgabe ausgewählt werden. A 6.3.13.2 Datenauswahl für RS422 OUT_RS422 Beschreibt, welche Daten über diese Schnittstelle ausgegeben werden.
- Seite 122 Anhang | ASCII-Kommunikation mit Controller A 6.3.14.5 Setzen der Grenzwerte ERRORLIMITCOMPARETO1 [LOWER | UPPER |BOTH] ERRORLIMITCOMPARETO2 [LOWER | UPPER |BOTH] Gibt an, ob der Ausgang aktiv schalten soll bei - LOWER --> Unterschreitung - UPPER --> Überschreitung - BOTH --> Unter- oder Überschreitung A 6.3.14.6 Setzen des Wertes ERRORLIMITVALUES1 [<lower limit [mm]>...
- Seite 123 Anhang | ASCII-Kommunikation mit Controller A 6.3.15.4 Einstellung der Skalierung des DAC ANALOGSCALEMODE STANDARD | TWOPOINT Trifft die Auswahl über eine Verwendung der Einpunkt- oder Zweipunktskalierung des Analogausgangs. - STANDARD --> Einpunktskalierung - TWOPOINT --> Zweipunktskalierung Die Standard-Skalierung ist für Abstände -MB/2 bis MB/2 und für Dickenmessung auf 0 bis 2 MB (MB=Messbereich) ausgelegt.
- Seite 124 Anhang | ASCII-Kommunikation mit Controller A 6.4 Messwert-Format A 6.4.1 Aufbau Der Aufbau von Messwert-Frames hängt von der Auswahl der Messwerte ab bzw. von der Wahl eines Presets. In der nachfolgenden Übersicht finden Sie eine Zusammenfassung an Kommandos, mit denen Sie die verfügbaren Messwerte über RS422 abfragen können.
- Seite 125 Anhang | ASCII-Kommunikation mit Controller A 6.4.4 Encoder Die Encoderwerte zur Übertragung können einzeln ausgewählt werden. Bei der Übertragung über RS422 werden nur die unteren 18 Bit der Encoderwerte übertragen. A 6.4.5 Messwertzähler Auf der RS422-Schnittstelle werden nur die unteren 18 Bit des Profilzählers übertragen. A 6.4.6 Zeitstempel Systemintern beträgt die Auflösung des Zeitstempels 1 µs.
- Seite 126 Anhang | ASCII-Kommunikation mit Controller A 6.5 Mess-Datenformate A 6.5.1 Datenformat RS422-Schnittstelle A 6.5.1.1 Videodaten <Preamble> <Size> <video data> <End> Startkennung Size 32 Bit 16 Bit unsigned Endkennung 64 Bit Größe der Videodaten 32 Bit in Byte 0xFFFF00FFFF000000 0xFEFE0000 Abb. 87 Aufbau eines Videoframes Datenstruktur siehe Abb.
- Seite 127 Anhang | ASCII-Kommunikation mit Controller Alle Werte größer als 262072 sind Fehlerwerte und sind wie folgt definiert: Fehler-Code Beschreibung 262073 Skalierungsfehler RS422-Schnittstelle Unterlauf 262074 Skalierungsfehler RS422-Schnittstelle Überlauf 262075 Zu große Datenmenge für gewählte Baudrate 262076 Es ist kein Peak vorhanden. 262077 Peak liegt vor dem Messbereich (MB) 262078...
- Seite 128 Anhang | ASCII-Kommunikation mit Controller A 6.6 Warn- und Fehlermeldungen E200 I/O operation failed E202 Access denied E204 Received unsupported character E205 Unexpected quotation mark E210 Unknown command E212 Command not available in current context E214 Entered command is too long to be processed E230 Unknown parameter E231 Empty parameters are not allowed E232 Wrong parameter count...
- Seite 129 Anhang | ASCII-Kommunikation mit Controller E364 Setting is invalid E500 Material table is empty E502 Material table is full E504 Material name not found E600 ROI begin must be less than ROI end E602 Master value is out of range E603 One or more values were out of range E610 Encoder: minimum is greater than maximum E611 Encoder‘s start value must be less than the maximum value...
- Seite 130 Anhang | Moduldokumentation Oversampling Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Module_OV1 (OVx = Oversampling mit Faktor x) Channel 1 distance 1 Channel 1 distance 1 Unsigned32 Channel 1 distance 2 Channel 1 distance 2 Unsigned32 Channel 1 distance 3 to 6 Channel 1 distance 3 Unsigned32 Channel 1 distance 4...
- Seite 131 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Frequency Frequency Unsigned32 User calc output 01 User calc output 01 Unsigned32 User calc output 02 User calc output 02 Unsigned32 User calc output 03 User calc output 03 Unsigned32 User calc output 04 User calc output 04 Unsigned32 User calc output 05...
- Seite 132 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Module_OV2 bis OV25 (OVx = Oversampling mit Faktor x) Channel 1 distance 1 Channel 1 distance 1 Unsigned32 Channel 1 distance 1 Unsigned32 Channel 1 distance 1 Unsigned32 Channel 1 distance 1 Unsigned32 Channel 1 distance 1 Unsigned32...
- Seite 133 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 distance 2 Unsigned32 OV15 Channel 1 distance 2 Unsigned32 OV16 Channel 1 distance 2 Unsigned32 OV17 Channel 1 distance 2 Unsigned32 OV18 Channel 1 distance 2 Unsigned32 OV19 Channel 1 distance 2 Unsigned32 OV20 Channel 1 distance 2...
- Seite 134 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 distance 4 Unsigned32 Channel 1 distance 4 Unsigned32 Channel 1 distance 4 Unsigned32 Channel 1 distance 4 Unsigned32 Channel 1 distance 4 Unsigned32 OV10 Channel 1 distance 4 Unsigned32 OV11 Channel 1 distance 4 Unsigned32 OV12...
- Seite 135 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 distance 5 Unsigned32 OV23 Channel 1 distance 5 Unsigned32 OV24 Channel 1 distance 5 Unsigned32 OV25 Channel 1 distance 6 Unsigned32 Channel 1 distance 6 Unsigned32 Channel 1 distance 6 Unsigned32 Channel 1 distance 6 Unsigned32...
- Seite 136 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 intensity 1 Unsigned32 OV14 Channel 1 intensity 1 Unsigned32 OV15 Channel 1 intensity 1 Unsigned32 OV16 Channel 1 intensity 1 Unsigned32 OV17 Channel 1 intensity 1 Unsigned32 OV18 Channel 1 intensity 1 Unsigned32 OV19 Channel 1 intensity 1...
- Seite 137 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 Channel 1 intensity 3 Unsigned32 OV10 Channel 1 intensity 3...
- Seite 138 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 intensity 4 Unsigned32 OV21 Channel 1 intensity 4 Unsigned32 OV22 Channel 1 intensity 4 Unsigned32 OV23 Channel 1 intensity 4 Unsigned32 OV24 Channel 1 intensity 4 Unsigned32 OV25 Channel 1 intensity 5 Unsigned32 Channel 1 intensity 5 Unsigned32...
- Seite 139 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 intensity 6 Unsigned32 OV13 Channel 1 intensity 6 Unsigned32 OV14 Channel 1 intensity 6 Unsigned32 OV15 Channel 1 intensity 6 Unsigned32 OV16 Channel 1 intensity 6 Unsigned32 OV17 Channel 1 intensity 6 Unsigned32 OV18 Channel 1 intensity 6...
- Seite 140 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32 Channel 1 peak symmetry 1 Unsigned32...
- Seite 141 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 peak symmetry 2 Unsigned32 OV19 Channel 1 peak symmetry 2 Unsigned32 OV20 Channel 1 peak symmetry 2 Unsigned32 OV21 Channel 1 peak symmetry 2 Unsigned32 OV22 Channel 1 peak symmetry 2 Unsigned32 OV23 Channel 1 peak symmetry 2...
- Seite 142 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 peak symmetry 4 Unsigned32 OV10 Channel 1 peak symmetry 4 Unsigned32 OV11 Channel 1 peak symmetry 4 Unsigned32 OV12 Channel 1 peak symmetry 4 Unsigned32 OV13 Channel 1 peak symmetry 4 Unsigned32 OV14 Channel 1 peak symmetry 4...
- Seite 143 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32 Channel 1 peak symmetry 6 Unsigned32...
- Seite 144 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 encoder 1 Unsigned32 OV18 Channel 1 encoder 1 Unsigned32 OV19 Channel 1 encoder 1 Unsigned32 OV20 Channel 1 encoder 1 Unsigned32 OV21 Channel 1 encoder 1 Unsigned32 OV22 Channel 1 encoder 1 Unsigned32 OV23 Channel 1 encoder 1...
- Seite 145 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Channel 1 encoder 3 Unsigned32 Channel 1 encoder 3 Unsigned32 OV10 Channel 1 encoder 3 Unsigned32 OV11 Channel 1 encoder 3 Unsigned32 OV12 Channel 1 encoder 3 Unsigned32 OV13 Channel 1 encoder 3 Unsigned32 OV14 Channel 1 encoder 3...
- Seite 146 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Counter Unsigned32 OV25 Time stamp Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 Time stamp Unsigned32 OV10...
- Seite 147 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp Frequency Unsigned32 OV15 Frequency Unsigned32 OV16 Frequency Unsigned32 OV17 Frequency Unsigned32 OV18 Frequency Unsigned32 OV19 Frequency Unsigned32 OV20 Frequency Unsigned32 OV21 Frequency Unsigned32 OV22 Frequency Unsigned32 OV23 Frequency Unsigned32 OV24 Frequency Unsigned32 OV25 User calc output 01 User calc output 01...
- Seite 148 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 02 Unsigned32 User calc output 02 Unsigned32 User calc output 02 Unsigned32 User calc output 02 Unsigned32 User calc output 02 Unsigned32 User calc output 02 Unsigned32 OV10 User calc output 02 Unsigned32 OV11 User calc output 02...
- Seite 149 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 03 Unsigned32 OV21 User calc output 03 Unsigned32 OV22 User calc output 03 Unsigned32 OV23 User calc output 03 Unsigned32 OV24 User calc output 03 Unsigned32 OV25 User calc output 04 User calc output 04 Unsigned32 User calc output 04...
- Seite 150 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 05 Unsigned32 OV11 User calc output 05 Unsigned32 OV12 User calc output 05 Unsigned32 OV13 User calc output 05 Unsigned32 OV14 User calc output 05 Unsigned32 OV15 User calc output 05 Unsigned32 OV16 User calc output 05...
- Seite 151 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32 User calc output 07 Unsigned32...
- Seite 152 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 08 Unsigned32 OV18 User calc output 08 Unsigned32 OV19 User calc output 08 Unsigned32 OV20 User calc output 08 Unsigned32 OV21 User calc output 08 Unsigned32 OV22 User calc output 08 Unsigned32 OV23 User calc output 08...
- Seite 153 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 10 Unsigned32 User calc output 10 Unsigned32 OV10 User calc output 10 Unsigned32 OV11 User calc output 10 Unsigned32 OV12 User calc output 10 Unsigned32 OV13 User calc output 10 Unsigned32 OV14 User calc output 10...
- Seite 154 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 12 and 13 User calc output 12 Unsigned32 User calc output 12 Unsigned32 User calc output 12 Unsigned32 User calc output 12 Unsigned32 User calc output 12 Unsigned32 User calc output 12 Unsigned32 User calc output 12 Unsigned32...
- Seite 155 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 13 Unsigned32 OV17 User calc output 13 Unsigned32 OV18 User calc output 13 Unsigned32 OV19 User calc output 13 Unsigned32 OV20 User calc output 13 Unsigned32 OV21 User calc output 13 Unsigned32 OV22 User calc output 13...
- Seite 156 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 15 Unsigned32 User calc output 15 Unsigned32 User calc output 15 Unsigned32 OV10 User calc output 15 Unsigned32 OV11 User calc output 15 Unsigned32 OV12 User calc output 15 Unsigned32 OV13 User calc output 15...
- Seite 157 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 16 Unsigned32 OV24 User calc output 16 Unsigned32 OV25 User calc output 17 Unsigned32 User calc output 17 Unsigned32 User calc output 17 Unsigned32 User calc output 17 Unsigned32 User calc output 17 Unsigned32 User calc output 17...
- Seite 158 Anhang | Moduldokumentation Oversampling Modul Submodul Parameter Datentyp User calc output 18 Unsigned32 OV15 User calc output 18 Unsigned32 OV16 User calc output 18 Unsigned32 OV17 User calc output 18 Unsigned32 OV18 User calc output 18 Unsigned32 OV19 User calc output 18 Unsigned32 OV20 User calc output 18...
- Seite 159 Anhang | Telnet Telnet A 8.1 Allgemein Der Telnet-Dienst ermöglicht Ihnen das Kommunizieren mit dem IFD241x vom PC aus. Für die Kommunikation mit Telnet benötigen Sie - eine Verbindung zwischen IFD241x und Ihrem PC, ƒ Ethernet-Setup-Mode ƒ RS442-Kommunikation - die ASCII-Befehle, siehe Kap.
- Seite 160 Anhang | Telnet A 8.3 Hilfe zu einem Befehl Telnet kann Informationen zu einem Befehl ausgeben. Geben Sie dazu die Sequenz „HELP <Befehlsname>“ ein. Abb. 89 Abruf der Information zu dem Befehl TRIGGERSOURCE A 8.4 Fehlermeldungen Folgende Fehlermeldungen können auftreten: - E01 Unbekanntes Kommando: Es wurde eine unbekannte Parameter-ID übergeben.
- Seite 161 Anhang | Dokumentation der Parameter Dokumentation der Parameter confocalDT 2410/2411/2415 / PROFINET Seite 161...
- Seite 162 Error description Error descrip 50801 sensor_error description CHAR(235) None read-only Reboot sensor Reset 50850 reset None write-only True True (1, 'Reset') Factory reset Factory reset 50900 setdefault all None write-only True True (1, 'Factory reset') IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 163 51404 output None read-write False True (0, 'False'),(1, 'True') Error handling type Error handling 51450 outhold UINT8 None read-write (0, 'None'),(1, 'Value'),(2, 'Infinite') Error handling values Held values 51451 outhold UINT32 None read-write 1024 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 164 Err2 err out 51751 errorout2 UINT8 None read-write (1, '01ER1'),(2, '01ER2'),(3, '01ER12'), (8, 'ERRORLIMIT') Limit signal Err2 limit sig 51752 errorlimitsignal2 CHAR(32) None read-write Lower limit value Err2 low limit 51754 errorlimitvalues2 FLOAT read-write -2174.0 2174.0 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 165 CHAR(235) Outputinfo RS422 part 6 RS422outinf 6 51936 getoutinfo_rs422 CHAR(235) None read-only Outputinfo RS422 part 7 RS422outinf 7 51937 getoutinfo_rs422 CHAR(235) None read-only Outputinfo RS422 part 8 RS422outinf 8 51938 getoutinfo_rs422 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 166 (1, 'Signal interpolation'),(2, 'Dual interpolation'), (3, 'Quadruple interpolation') Encoder 3 initial value Enc3 init val 52310 encvalue3 UINT32 None read-write 4294967294 Encoder 3 maximum value Enc3 max val 52311 encmax3 UINT32 None read-write 4294967295 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 167 CHAR(32) None write-only Reset materials Mat tab reset 52551 setdefault material None write-only True True (1, 'Set default materials') New material Mat tab new 52552 materialadd None write-only True True (1, 'Add new material') IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 168 Available signals part 5 Mas1 ava sig 5 52904 meta_mastersignal1 CHAR(235) None read-only Enable Mas2 enable 52950 mastersignal2 enable None read-write False True (0, 'False'),(1, 'True') Signal Mas2 signal 52951 mastersignal2 signal CHAR(32) None read-write IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 169 Mas5 value 53254 mastersignal5 value FLOAT read-write -2147.0 2147.0 Available signals part 0 Mas5 ava sig 0 53299 meta_mastersignal5 CHAR(235) None read-only Available signals part 1 Mas5 ava sig 1 53300 meta_mastersignal5 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 170 Mas8 ava sig 3 53602 meta_mastersignal8 CHAR(235) None read-only Available signals part 4 Mas8 ava sig 4 53603 meta_mastersignal8 CHAR(235) None read-only Available signals part 5 Mas8 ava sig 5 53604 meta_mastersignal8 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 171 Stat1 reset 53855 statistic1 None write-only True True (1, 'Reset') Available signals part 0 Stat1 avasig 0 53899 meta_statisticsignal1 CHAR(235) None read-only Available signals part 1 Stat1 avasig 1 53900 meta_statisticsignal1 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 172 None read-only Available signals part 4 1 Comp 0 avs 4 54103 meta_comp ch01 1 CHAR(235) None read-only Available signals part 5 1 Comp 0 avs 5 54104 meta_comp ch01 1 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 173 1 Comp 3 type 54350 comp ch01 4 type UINT8 None read-write (0, 'None'),(1, 'Moving'),(2, 'Recursive'), (3, 'Median'),(4, 'Calc'),(7, 'Thickness'),(8, 'Copy') Name 1 Comp 3 name 54351 comp ch01 4 name CHAR(32) None read-write IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 174 6 signal1 CHAR(32) None read-write Signal2 1 Comp 5 sig2 54554 comp ch01 6 signal2 CHAR(32) None read-write Factor1 1 Comp 5 fac 1 54562 comp ch01 6 factor1 FLOAT None read-write -3,40E+48 3,40E+48 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 175 8 factor2 FLOAT None read-write -3,40E+48 3,40E+48 Offset 1 Comp 7 offs 54766 comp ch01 8 offset FLOAT read-write -2147.0 2147.0 Parameter 1 Comp 7 param 54767 comp ch01 8 parameter UINT32 None read-write 32767 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 176 None read-only Available signals part 1 1 Comp 9 avs 1 55000 meta_comp ch01 10 CHAR(235) None read-only Available signals part 2 1 Comp 9 avs 2 55001 meta_comp ch01 10 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 177 None read-only Available signals part 2 S Comp 1 avs 2 55251 meta_comp sys 2 CHAR(235) None read-only Available signals part 3 S Comp 1 avs 3 55252 meta_comp sys 2 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 178 None read-only Available signals part 4 S Comp 3 avs 4 55453 meta_comp sys 4 CHAR(235) None read-only Available signals part 5 S Comp 3 avs 5 55454 meta_comp sys 4 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 179 S Comp 6 type 55700 comp sys 7 type UINT8 None read-write (0, 'None'),(1, 'Moving'),(2, 'Recursive'), (3, 'Median'),(4, 'Calc'),(7, 'Thickness'),(8, 'Copy') Name S Comp 6 name 55701 comp sys 7 name CHAR(32) None read-write IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 180 55901 comp sys 9 name CHAR(32) None read-write Signal1 S Comp 8 sig1 55903 comp sys 9 signal1 CHAR(32) None read-write Signal2 S Comp 7 sig2 55904 comp sys 9 signal2 CHAR(32) None read-write IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 181 User calc 05 User calc 05 56105 None CHAR(40) None read-only User calc 06 User calc 06 56106 None CHAR(40) None read-only User calc 07 User calc 07 56107 None CHAR(40) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 182 True True (1, 'Start') Dark correction status Dark status 2 60002 darkcorr_ch02 status UINT32 None read-only (0, 'Ready'),(1, 'Busy'),(100, 'Failure') LED on/off Led 2 60050 LED_CH02 None read-write False True (0, 'OFF'),(1, 'ON') IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 183 None read-write Material 5 Material 2 5 60504 material_ch02 CHAR(32) None read-write Type 2 Comp 0 type 60550 comp ch02 1 type UINT8 None read-write (0, 'None'),(1, 'Moving'),(2, 'Recursive'), (3, 'Median'),(4, 'Calc'),(7, 'Thickness'),(8, 'Copy') IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 184 60751 comp ch02 3 name CHAR(32) None read-write Signal1 2 Comp 2 sig1 60753 comp ch02 3 signal1 CHAR(32) None read-write Signal2 2 Comp 2 sig2 60754 comp ch02 3 signal2 CHAR(32) None read-write IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 185 -3,40E+48 3,40E+48 Factor2 2 Comp 4 fac 2 60963 comp ch02 5 factor2 FLOAT None read-write -3,40E+48 3,40E+48 Offset 2 Comp 4 offs 60966 comp ch02 5 offset FLOAT None read-write -2147.0 2147.0 IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 186 32767 Available signals part 0 2 Comp 6 avs 0 61199 meta_comp ch02 7 CHAR(235) None read-only Available signals part 1 2 Comp 6 avs 1 61200 meta_comp ch02 7 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 187 None read-only Available signals part 3 2 Comp 8 avs 3 61402 meta_comp ch02 9 CHAR(235) None read-only Available signals part 4 2 Comp 8 avs 4 61403 meta_comp ch02 9 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 188 None read-only Available signals part 4 2 Comp 9 avs 4 61503 meta_comp ch02 10 CHAR(235) None read-only Available signals part 5 2 Comp 9 avs 5 61504 meta_comp ch02 10 CHAR(235) None read-only IFD241x PROFINET Module Documentation | Micro-Epsilon...
- Seite 189 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 X9750458.01-A012104MSC info@micro-epsilon.de · www.micro-epsilon.de Your local contact: www.micro-epsilon.com/contact/worldwide/ MICRO-EPSILON MESSTECHNIK...
