Messobjekt Platzieren, Abstandsmessung - MICRO-EPSILON interferoMETER IMS5400-DS19 Benutzerhandbuch

Inbetriebnahme

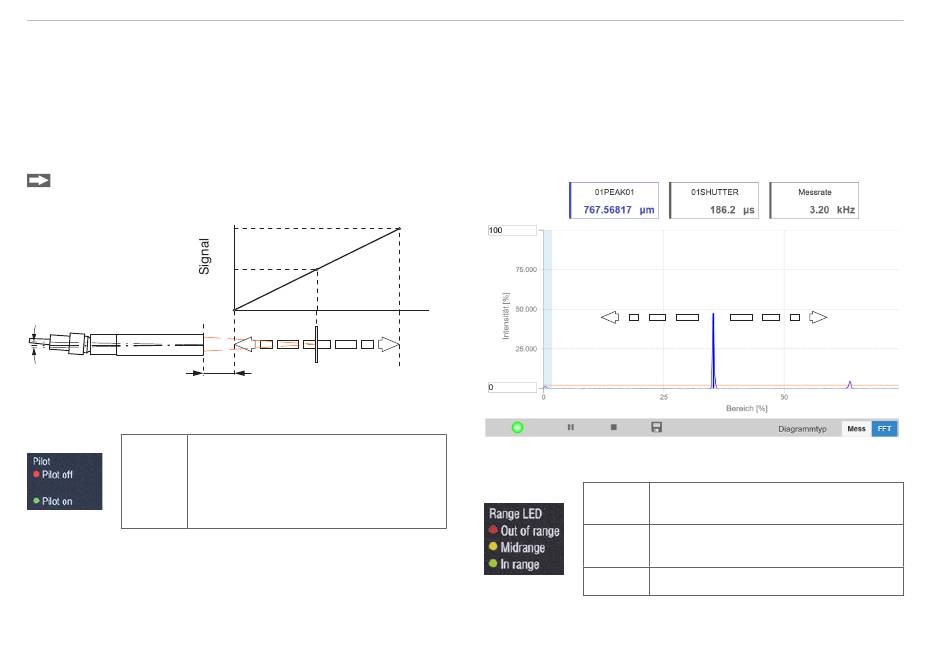

Messobjekt platzieren, Abstandsmessung

Der Pilotlaser mit rotem Licht unterstützt Sie während
der Inbetriebnahme, den Sensor auf das Ziel auszurich-
ten.
Den Pilotlaser können Sie im Menü Einstellungen >
Systemeinstellungen ein- bzw. ausschalten.
Platzieren Sie das Messobjekt möglichst in der Mitte
des Messbereiches.
100 %
max. ±1 °
Sensor MBA
Die LED Range an der Frontseite des Controllers zeigt
die Position des Messobjektes zum Sensor an.
Pilotlaser wird wechselnd ein-
bzw. ausgeschaltet, wenn kein
Grün
Messobjekt vorhanden oder
außerhalb des Messbereiches
IMS5x00
50
0
MBA MBM MBE
Messobjekt
Messbereich (MB)
Sie können auch mit Hilfe des FFT-Signals
positionieren. Das interferometrische Messprinzip liefert
vor und nach dem eigentlichen Messbereich Messwerte.
Einen falschen Messbereichsabstand können Sie an
der Laufrichtung des Peaks im FFT-Signal erkennen.
Die Laufrichtung ist invertiert, wenn sich das Messobjekt
nicht im Messbereich befindet.
Abstand zwischen Sensor
Weg
und Messobjekt wird kleiner
Einsatz des FFT-Signals zur Positionierung des Sensors
1) FFT = Fast Fourier Transformation, Frequenzsignal
Abstand zwischen Sensor
und Messobjekt wird größer
Kein Messobjekt vorhanden oder
Rot
außerhalb des Messbereichs
Messobjekt in der Nähe von
Gelb
Messbereichsmitte
Grün Messobjekt im Messbereich
1
den Sensor
Seite 12
