Anhang | Justierbarer Montageadapter JMA-xx
A 3
Justierbarer Montageadapter JMA-xx
A 3.1
Funktionen
- Unterstützt die optimale Sensorausrichtung für bestmögliche Messergebnisse
- Manueller Verstellmechanismus zur einfachen und schnellen Justage
ƒ Verschiebung in X/Y: ±2 mm
ƒ Verkippung: ±4°
- Hohe Schock und Vibrationsbeständigkeit durch Radialklemmung erlaubt Maschinenintegration
- Kompatibel mit zahlreichen Sensormodellen vom Typ confocalDT und interferoMETER
A 3.2
Sensorbefestigung, Kompatibilität
Radialklemmung für Sensoren mit
ø 12 mm
Reduzierhülse
Adapter D27-D12
Sensor
- IFD2411-2
A 3.3
Montage
Montieren Sie den Sensor im Montagering, siehe Abbildung.
Verwenden Sie Reduzierhülsen für Sensoren mit einem Außen-ø
kleiner 27 mm.
Montieren Sie den Montageadapter mit Schrauben vom Typ M4 in
Ihrer Anwendung, siehe Maßzeichnung.
A 3.4

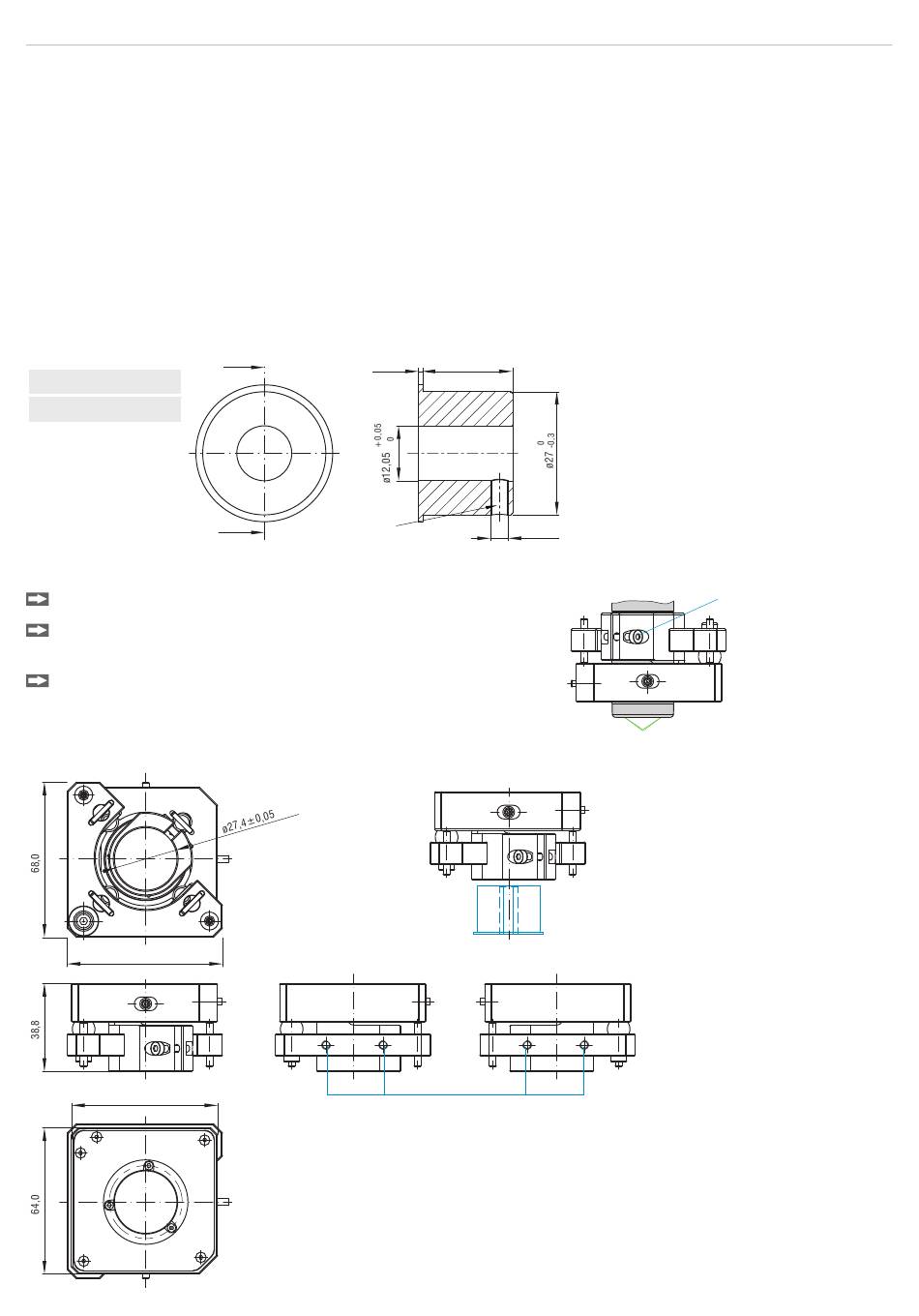

Maßzeichnung Montageadapter
68,0
64,0
confocalDT 2410/2411/2415 / PROFINET
A
1
passend für
Gewindestift M4x6, 0441041
A
2 x 2 Gewindebohrungen
für M4-Befestigungsschrauben
0
A-A
19,8
-0,5
M4
Reduzierhülse
ø 27 mm
Sensor
- IFD2411-1
- IFD2411-3
- IFD2411-6
Montagering mit
Spannschraube
Seite 92
