Montage | confocalDT 2411

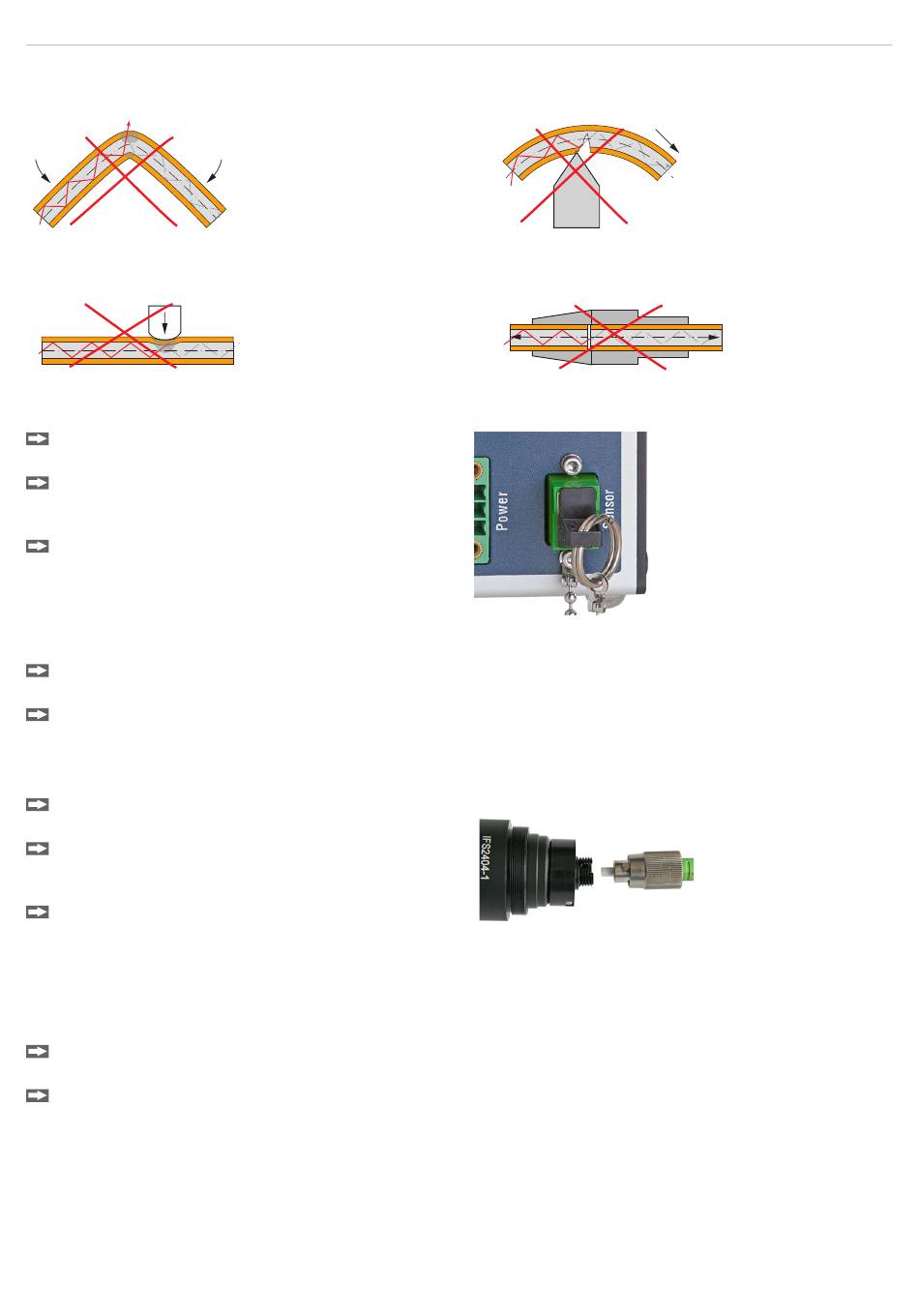

Knicken Sie nicht das Sensorkabel.
Quetschen Sie nicht das Sensorkabel, befestigen Sie es
nicht mit Kabelbindern.
Sensorkabel am Controller anstecken
Entfernen Sie den Blindstecker der grünen
Sensor
LWL-Buchse
Stecken Sie das Sensorkabel mit grünem Stecker
(E2000/APC) in die LWL-Buchse und achten Sie dabei
auf die richtige Ausrichtung des Sensorsteckers.
Stecken Sie den Sensorstecker so tief ein, bis er sich
verriegelt.
Sensorkabel am Controller abstecken
Drücken Sie den Entriegelungshebel am Sensorstecker nach unten und ziehen Sie den Sensorstecker aus der
Buchse heraus.
Stecken Sie den Blindstecker wieder ein.
Verschließen Sie die optischen Ein-/Ausgänge mit Schutzkappen, wenn kein Lichtwellenleiterkabel angeschlossen ist.
Sensorkabel am Sensor anstecken
Entfernen Sie am Sensor und am Sensorkabel die
Blindstecker.
Stecken Sie das Sensorkabel in die LWL-Buchse. Ach-
ten Sie dabei auf die richtige Ausrichtung des Sensor-
steckers.
Verschrauben Sie Sensor und Sensorkabel mit der Rän-
delschraube am Sensorkabel.
Sensorkabel am Sensor abstecken
Öffnen Sie die Rändelschraube am Sensorkabel. Ziehen Sie das Sensorkabel vom Sen-
sor ab.
Verschließen Sie Sensor und Sensorkabel mit den Blindsteckern.
confocalDT 2410/2411/2415 / PROFINET
am Controller.
Ziehen Sie das Sensorkabel nicht über
scharfe Kanten.
Ziehen Sie nicht am Sensorkabel.
Abb. 20 Nut der Buchse am Sensor (links) und Führungs-
nase eines FC-Sensorsteckers (rechts)
i
Beachten Sie
die Orientierung
von Buchse und
Führungsnase.
Seite 29
