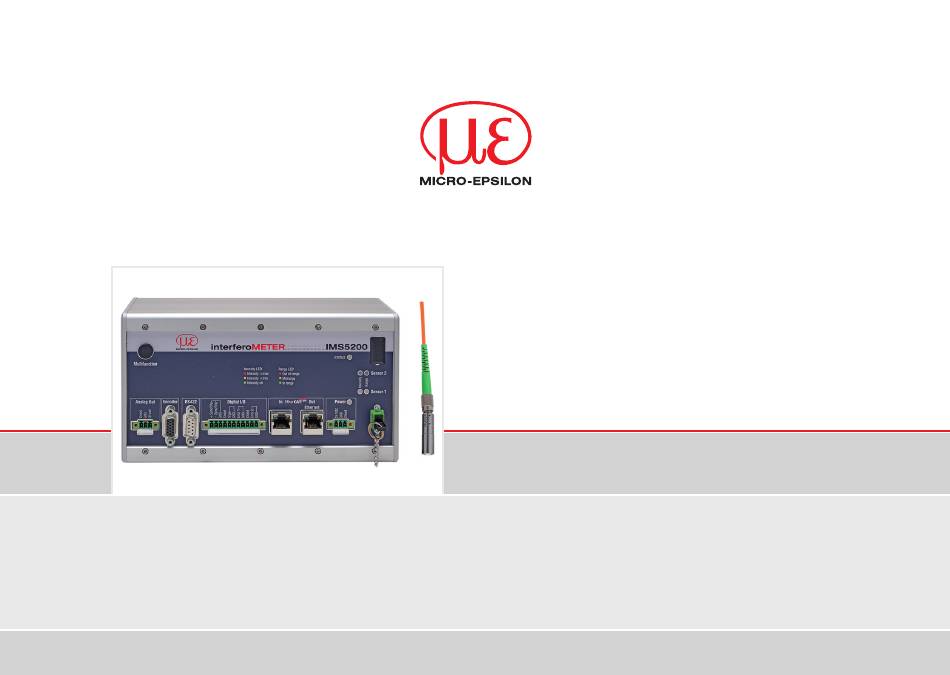

- Seite 1 Benutzerhandbuch interferoMETER IMS5200-TH IMS5200MP-TH...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung nachlesen. Diese finden Sie Online unter: Königbacher Str. 15 94496 Ortenburg / Deutschland https://www.micro-epsilon.de/download-file/man--interferometer-5200--de.pdf Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 EtherCAT® is registered trademark and patented technology, e-mail info@micro-epsilon.de licensed by Beckhoff Automation GmbH, Germany. www.micro-epsilon.de... -
Seite 3: Allgemein
Allgemein Allgemein Verwendete Zeichen In diesem Dokument werden folgende Bezeichnungen verwendet. Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Verletzungen führt, VORSICHT falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermieden wird. Zeigt eine ausführende Tätigkeit an. -
Seite 4: Bestimmungsgemäße Verwendung
Allgemein Vermeiden Sie Stöße und Schläge auf den Sensor und auf den Controller. > Beschädigung oder Zerstörung der Komponenten Knicken Sie nicht den Lichtwellenleiter, biegen Sie den Lichtwellenleiter nicht in engen Radien. > Beschädigung oder Zerstörung der Lichtwellenleiter, Ausfall des Messgerätes Schützen Sie die Enden der Lichtwellenleiter vor Verschmutzung. -
Seite 5: Glossar
Betriebsarten Betriebsarten Umgebungsdruck Atmosphärendruck Gemäß EN 61000-6-3 / EN 61326-1 Das Messsystem interferoMETER misst hochpräzise (Klasse B) und EN 61 000-6-2 / EN 61326-1 Dicken bei transparenten und mehrschichtigen Materiali- en, z. B. Glas, Lacke, bei einer Wellenlänge von 570 nm. Glossar Messobjekt Glas... -
Seite 6: Systemaufbau, Anschlussmöglichkeiten
Systemaufbau, Anschlussmöglichkeiten Systemaufbau, Anschlussmöglichkeiten Eine ausführlichere Darstellung der Anschlussmöglich- keiten finden Sie in der Betriebsanleitung. Verbinden Sie die Komponenten miteinander, bau- en Sie die Sensoren in die Halterungen ein. Sensorkabel 2-Port Switch / Der Sensor wird mit einem Lichtwellenleiter an den EtherCAT- Controller angeschlossen. -
Seite 7: Befestigung Sensor, Montageadapter
Sensorkabel Eine Reinigung der Stecker ist nur mit entsprechender Befestigung Sensor, Montageadapter Fachkenntnis möglich. Die Sensoren nutzen ein optisches Messprinzip, mit Allgemeine Regeln dem im nm-Bereich gemessen werden kann. Vermeiden Sie grundsätzlich: Achten Sie bei Montage und Betrieb auf sorgsame - jegliche Verschmutzung der Stecker, z. -
Seite 8: Anschlüsse, Ims5200
Anschlüsse, IMS5200 Anschlüsse, IMS5200 Beschreibung Bemerkungen 0 ... 5 V; 0 ... 10 V; Analog Out ca. 50 Ohm; Spannungsausgang 5,5 V / 10,9 V bei Fehler, außerhalb Messbe- U/I out reich 4 ... 20 mA; R ≤ 500 Ohm Stromausgang 23,7 mA bei Fehler, außerhalb Messbereich Masse Analogausgang... -
Seite 9: Led's Controller
LED‘s Controller LED‘s Controller Power on Grün Versorgungsspannung vorhanden Kein Fehler Status Ist die EtherCAT-Schnittstelle aktiv, dann Bedeutung der LED nach den EtherCAT-Richtlinien. Signal in Sättigung Gelb Signal zu gering Grün Signal in Ordnung Kein Messobjekt vorhanden, außerhalb des Arbeitsbereiches Die erwartete Anzahl an Peaks wurde nicht gefunden oder eine Dickenzuweisung war nicht möglich. -
Seite 10: Taste Multifunction
Taste Multifunction Taste Multifunction Die Taste Multifunction am Controller ist mehrfach belegt. Damit lässt sich z. B. die Lichtquelle des Sensors be- dienen. Ab Werk ist die Taste mit der Funktion LED on/off belegt. Masterwert setzen / Startet bzw. beendet das Mastern der gewählten Signale rücksetzen Tastenfunktion LED an/ausschalten... -
Seite 11: Inbetriebnahme
Im Webbrowser ist nun der Startbildschirm der Control- ler-Software zu sehen. Die IP-Adresse der Controller, die an einem PC/Netzwerk angeschlossen sind, können Sie mit dem Programm sensorTOOL.exe abfragen. Dieses Programm finden Sie online unter https://www.micro-epsilon.de/download/ software/sensorTOOL.exe. IMS5200-TH / IMS5200MP-TH Seite 11... -
Seite 12: Messobjekt Platzieren, Dickenmessung
Inbetriebnahme Messobjekt platzieren, Dickenmessung Der sichtbare Lichtfleck unterstützt Sie während der Die LED Range an der Frontseite des Controllers zeigt Inbetriebnahme, den Sensor auf das Ziel auszurichten. die Position des Messobjektes zum Sensor an. Die Lichtquelle können Sie im Menü Einstellungen > Kein Messobjekt vorhanden oder Systemeinstellungen ein- bzw. -
Seite 13: Presets, Auswahl Messkonfiguration
Inbetriebnahme Presets, Auswahl Messkonfiguration Im Controller sind gängige Messkonfigurationen (Preset) für verschiedene Messobjekte gespeichert. Diese erlauben einen schnellen Start in die individuelle Messaufgabe. Im Preset sind grundlegende Merkmale wie z. B. die Peak- und Materialauswahl oder die Verrechnungsfunktionen bereits eingestellt. Die Signalqualität ist ab Werk auf Ausgewogen einge- stellt. -
Seite 14: Signalqualität
Inbetriebnahme Signalqualität Mit der Funktion Signalqualität können Sie die Messrate und die jeweilige Mittelung beeinflussen. Die Mittelung mit der Funktion Median wird durch das Preset vorgegeben. Die nachfolgende gleitende Mittelung wird durch die Funktion Signalqualität vorgegeben. Mittelung Beschreibung Statisch, Im Bereich Signalqualität kann zwischen drei vorgege- Median mit 3 Werten, benen Grundeinstellungen (Statisch, Ausgewogen und Gleitend mit 128 Werten,... -
Seite 15: Fft-Signal Kontrollieren
Inbetriebnahme FFT-Signal kontrollieren Gehen Sie in das Menü Mess- wertanzeige. Blenden Sie die FFT-Signaldarstellung mit FFT ein. Das Signal im Grafikfenster zeigt die Dicke des Messobjektes an. Links 0 % (dünnes Messobjekt) und rechts 100 % (dickes Messobjekt). Der zugehörige Messwert ist durch eine senkrechte Linie (Peakmarkierung) markiert. -
Seite 16: Anzahl Peaks
Inbetriebnahme Anzahl Peaks Definieren Sie hier die Anzahl der Peaks des FFT-Signals, die zur Auswertung bei der Dickenmessung verwendet wer- den. Die Auswahl der Peakanzahl erfolgt im Menü Einstellungen > Messwertaufnahme > Anzahl Peaks. Diese Funktion ist möglich für das System IMS5200MP: maximal können 5 Schichten ausgewertet werden. Achten Sie auf die richtige Zählweise der Peaks, siehe Kap. - Seite 17 Inbetriebnahme Beispiel für drei Schichten aus Lack, Glas und Spalt, Messpeak-Sortierung: Erster, zugehörige Materialauswahl IMP-TH Peak 1 Peak 4 Glas Peak 3 Peak 5 Peak 6 Spalt Peak 2 Bereich [%] Der Controller IMS5200MP misst auch die Dicke der Kombinationsschichten des gesamten Materials. Für Schicht 4 muss nicht zwingend ein Material ausgewählt werden.
-
Seite 18: Messpeak Sortierung
Inbetriebnahme Messpeak Sortierung Die Auswahl des/der Peaks entscheidet darüber, welcher Bereich im Signal für die Dickenmessung genutzt wird. Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwertaufnahme. Wählen Sie als Diagrammtyp FFT. Wählen Sie zwischen Erster Peak oder Höchster Peak. IMS5200 IMS5200MP Peak 4... - Seite 19 Inbetriebnahme Bei einem Messobjekt, das aus mehreren transparenten Schichten besteht, ist eine Materialzuweisung pro Schicht erforderlich. Die Materialauswahl für eine Dickenmessung startet mit der dünnsten Schicht (Schicht 1) unabhängig von der physikalischen Anordnung im Messobjekt, siehe Kap. Materialauswahl. Die Anzahl der Peaks des FFT-Signals, die zur Auswertung verwendet werden, sind separat zu bestimmen, siehe Kap. Anzahl Peaks.
-
Seite 20: Materialauswahl
Inbetriebnahme Materialauswahl Für eine exakte Dickenmessung ist im Controller eine Brechzahlkorrektur erforderlich. Zwischen Sensorstirnfläche und Messobjekt (Material Infront) darf sich ausschließlich Luft befinden, andere Medien wie z. B. Wasser oder Alkohol sind nicht möglich. Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwert- aufnahme. - Seite 21 Inbetriebnahme Für eine Berechnung der Dicken ist auch die Eigenschaft des nachfolgenden Materials erforderlich. Klicken Sie auf das Symbol, um einen bestehenden Eintrag zu ändern. Klicken Sie auf das Symbol, um ein weiteres Material zu ergänzen. Klicken Sie auf das Symbol, um ein weiteres oder geändertes Material zu speichern. Klicken Sie auf das Symbol, um den Vorgang ohne Speichern abzubrechen.
- Seite 22 Inbetriebnahme Wechseln Sie in die Materialauswahl, Menü Einstellungen > Mess- wertaufnahme. Ordnen Sie, entsprechend dem ver- Peak 1 Schicht 1 Peak 2 wendeten Messobjekt, die Materialien Schicht 2 Peak 4 Peak 4 Peak 3 Schicht 3 Peak 1 den einzeln Schichten zu. Schicht 1 Peak 3 Peak 2...
-
Seite 23: Ausgabewerte
Inbetriebnahme Ausgabewerte Ausgabewert Erklärung Skalierung Einheit 01ABS (2048 x 16Bit) FFT-Signal 2047 value / 2048 * 100 01SHUTTER Belichtungszeit 400000 value / 40 µs 01ENCODER1 Encoder UINT32_MAX value Encoder Ticks 01ENCODER2 Encoder UINT32_MAX value Encoder Ticks 01ENCODER3 Encoder UINT32_MAX value Encoder Ticks 01AMOUNT[01..14] Intensität... -
Seite 24: Dickenmessung Mit Anzeige Auf Der Webseite
Dickenmessung mit Anzeige auf der Webseite Dickenmessung mit Anzeige auf der Webseite Richten Sie den Sensor senkrecht auf das zu messende Objekt aus. Rücken Sie den Sensor (oder das Messobjekt) von fern anschließend so lange immer weiter heran, bis der dem verwendeten Sensor entsprechende Arbeitsabstand etwa erreicht ist. - Seite 25 Dickenmessung mit Anzeige auf der Webseite In den Textboxen über der Grafik werden die aktuellen Werte für Abstand, Belichtungszeit, aktuelle Messrate und Zeitstempel angezeigt. Fehler werden ebenfalls angezeigt. Mouseover-Funktion. Im gestoppten Zustand werden beim Bewegen der Maus über die Grafik Kurvenpunkte mit einem Kreissymbol markiert und die zugehörigen Werte in den Textboxen über der Grafik angezeigt.
-
Seite 26: Datenausgabe, Auswahl Schnittstelle
Datenausgabe, Auswahl Schnittstelle Datenausgabe, Auswahl Schnittstelle Der Controller unterstützt - drei digitale Schnittstellen, die parallel zur Datenausgabe genutzt werden können, ƒ Ethernet: ermöglicht eine schnelle, nicht echtzeitfähige Datenübertra- gung (paketbasierter Datentransfer). Es können Messwert- sowie FFT-Daten übertragen werden, z. B. für eine Messwert-Erfassung ohne unmittelbare Prozess-Steuerung oder für eine nachfolgende Analyse. -
Seite 27: Vergabe Ip-Adresse
Vergabe IP-Adresse Vergabe IP-Adresse Wechseln Sie in das Menü Einstellungen > Ausgänge > Ethernet-Einstellungen und vergeben Sie eine neue IP-Adresse. Bestätigen Sie die Eingabe mit der Schaltfläche Einstellungen übernehmen. Starten Sie das Webinterface mit der neuen IP-Adresse. Speichern Sie die neuen Geräteeinstellungen. Verwenden Sie dazu die Schaltfläche Einstellungen spei- chern. -
Seite 28: Haftungsausschluss
Haftungsausschluss Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. MICRO-EPSILON übernimmt keinerlei Haftung für Schäden, Verluste oder Kosten, die z. B. durch - Nichtbeachtung dieser Anleitung / dieses Handbuches, - Nicht bestimmungsgemäße Verwendung oder durch unsachgemäße Behandlung (insbesondere durch unsachgemä-...
