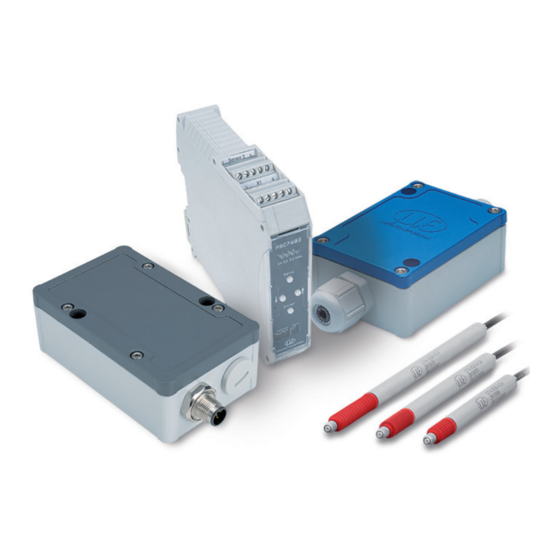

- Seite 1 Betriebsanleitung induSENSOR, MSC7401 / 7802 / 7602 MSC7401 MSC7602 MSC7401(0x0) MSC7802 MSC7802(0x0)
- Seite 2 Miniatur-Sensor-Controller für induktive Wegsensoren MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit ..........................7 Verwendete Zeichen ............................7 Warnhinweise ..............................7 Hinweise zur CE-Kennzeichnung ........................8 Bestimmungsgemäße Verwendung ........................ 8 Bestimmungsgemäßes Umfeld ........................9 Funktionsprinzip, Technische Daten ..................10 Prinzip ................................10 Aufbau ................................11 Technische Daten ............................12 Lieferung ..........................14 Lieferumfang .............................. - Seite 4 Bedienung..........................42 Inbetriebnahme ............................. 43 Bedien-/ Anzeigeelemente ..........................45 Einstellung ..............................46 5.3.1 Automatische Sensorerkennung ....................47 5.3.2 Signal ............................47 5.3.3 Sensorparameter .......................... 48 5.3.4 Justage ............................49 Menüstruktur ..............................50 5.4.1 2-Punkt-Abgleich .......................... 53 5.4.2 Null-Punkt-Suche .......................... 54 5.4.3 Beispiel A: Sensorparameter einstellen: DTA-5G8, Kanal 1 ............
- Seite 5 Anhang Optionales Zubehör ....................... 66 Werkseinstellungen ........................ 68 Software ..........................69 A 3.1 Controllersuche ............................. 69 A 3.2 Menü Datenaufnahme ........................... 72 A 3.2.1 Hauptansicht ..........................73 A 3.2.2 Start / Stop ............................ 73 A 3.2.3 Signalverarbeitung ........................74 A 3.2.4 CSV Ausgabe ..........................
- Seite 6 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren...
-
Seite 7: Sicherheit
Sicherheit Sicherheit Die Sensorhandhabung setzt die Kenntnis der Betriebsanleitung voraus. Verwendete Zeichen In dieser Betriebsanleitung werden folgende Bezeichnungen verwendet: Zeigt eine gefährliche Situation an, die zu geringfügigen oder mittelschweren Verletzungen führt, falls diese nicht vermieden wird. Zeigt eine Situation an, die zu Sachschäden führen kann, falls diese nicht vermieden wird. -
Seite 8: Hinweise Zur Ce-Kennzeichnung
Das Messsystem ist ausgelegt für den Einsatz im Industriebereich und erfüllt die Anforderungen. Bestimmungsgemäße Verwendung Das Messsystem induSENSOR Serie MSC7401 / 7802 / 7602 ist für den Einsatz im Industriebereich konzi- piert. Er wird eingesetzt zur Ansteuerung von induktiven Wegaufnehmern nach dem LVDT-Prinzip (linearer variabler Differentialtransformator) und zum Betrieb mit LDR Wegsensoren. -
Seite 9: Bestimmungsgemäßes Umfeld
Sicherheit Bestimmungsgemäßes Umfeld - Schutzart: ƒ MSC7401 und 7802: IP 67 ƒ MSC7602: IP 20 - Temperaturbereich: ƒ Betrieb: -40 ... +85 °C ƒ Lagerung: -40 ... +85 °C - Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) - Umgebungsdruck: Atmosphärendruck - Vibration/Schock: EN 60068-2 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren... -
Seite 10: Funktionsprinzip, Technische Daten
Sicherheit Funktionsprinzip, Technische Daten Prinzip Die Serien MSC Serie 7401 / 7802 / 7602 sind Ein- und Zweikanal-Miniatur-Sensor-Controller für den Betrieb von induktiven Wegsensoren nach dem LVDT-Prinzip (Vollbrücke) und für Halbbrücken-Sensoren. Eine Oszillatorelektronik speist die Primärspule mit einem Wechselstrom konstanter Frequenz und Amplitude. Für eine optimale Ansteuerung der jeweiligen Sensoren wird die Frequenz und die Speisespannung einge- stellt, siehe 5. -
Seite 11: Aufbau
An die Verstärkerelektroniken können beliebige Halbbrücken- und Vollbrücken-Sensoren angeschlossen wer- den. Die Funktionalität von Sensoren anderer Hersteller mit dem Controller sollte jedoch überprüft werden. MICRO-EPSILON empfiehlt die induktiven Wegsensoren und Messtaster der Serie induSENSOR DTA und LDR, da diese optimal auf den Controller abgestimmt sind. -
Seite 12: Technische Daten
Funktionsprinzip, Technische Daten Technische Daten Modell MSC7401 MSC7802 MSC7602 Auflösung 13 bit (0,012 % d.M.) bei 50 Hz (Grenzfrequenz) Serie DTA 12 bit (0,024 % d.M.) bei 300 Hz (Grenzfrequenz) 12 bit (0,024 % d.M.) bei 50 Hz (Grenzfrequenz) Serie LDR 11 bit (0,048 % d.M.) bei 300 Hz (Grenzfrequenz) Grenzfrequenz (-3 dB) 300 Hz (einstellbar nur über Software) - Seite 13 Funktionsprinzip, Technische Daten Modell MSC7401 MSC7802 MSC7602 ± 2 mm / 10 … 15,77 Hz in ± 1,5 mm / 5 … 57 Hz in 3 Achsen, je 10 Zyklen 3 Achsen, je 10 Zyklen Vibration (DIN-EN 60068-2-6) ± 20 g / 57 … 500 Hz in 3 Achsen, je 10 Zyklen ±...
-
Seite 14: Lieferung
Lieferung Lieferung Lieferumfang 1 Controller 1 Montageanleitung 2 hülsenförmige Ferrite (beim Modell induSENSOR MSC7602) 2 Befestigungsschellen für Ferrite für Schraube M4 Nehmen Sie die Teile des Messsystems vorsichtig aus der Verpackung und transportieren Sie sie so weiter, dass keine Beschädigungen auftreten können. Prüfen Sie die Lieferung nach dem Auspacken sofort auf Vollständigkeit und Transportschäden. -
Seite 15: Installation Und Montage
Installation und Montage Installation und Montage Vorsichtsmaßnahmen Auf Sensorkabel und Versorgungs-/Ausgangskabel dürfen keine scharfkantigen oder schweren Gegenstände einwirken. > Beschädigung oder Zerstörung des Controllers Prüfen Sie vor der Inbetriebnahme alle Steckverbindungen auf deren festen Sitz. Achten Sie bei Montage und Betrieb auf sorgsame Behandlung. Controller 4.2.1 Modell MSC7401... - Seite 16 Installation und Montage Anschluss Versorgung und Signal: Anschluss Sensor: Verschraubung SW19 Verschraubung SW15 Klemmbereich 4,5 mm ... 10 mm Klemmbereich 1 mm ... 5 mm 25,5 21,5 Ø4,3 Ø7,5 Abb. 2 Abmessungen des Controllers MSC7401, Abmessungen in mm, nicht maßstabsgetreu MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 16...
- Seite 17 Installation und Montage Anschluss Versorgung und Signal: Anschluss Sensor: Stecker M12x1; 5-pol Buchse M9 5-pol. Serie 712 (Binder) 14,5 Ø4,3 Ø7,5 Abb. 3 Abmessungen des Controllers MSC7401(010), Abmessungen in mm, nicht maßstabsgetreu MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 17...
-
Seite 18: Modell Msc7802
Installation und Montage 4.2.2 Modell MSC7802 Befestigen Sie den Controller der Serie MSC7802 mit zwei Schrauben M4, siehe Abb. 4. Die Lage der Befestigungsbohrungen ist in der Zeichnung dargestellt, siehe Abb. 4. Das Anzugsdrehmoment der Deckelschrauben beträgt 0,9 Nm. Das maximale Anzugsdrehmoment für die Verschraubung SW15 (M12) beträgt 1,5 Nm und für die Verschraubung SW19 (M16) beträgt es 3 Nm. - Seite 19 Installation und Montage 36,6 34,2 Anschluss Versorgung und Signal: Anschlüsse Sensoren: Verschraubung SW19 Verschraubung SW15 Klemmbereich 4,5 mm ... 10 mm Klemmbereich 1 mm ... 5 mm Ø7,5 Ø4,3 25,5 21,5 Abb. 4 Abmessungen des Controllers MSC7802, Abmessungen in mm, nicht maßstabsgetreu MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 19...
- Seite 20 Installation und Montage 36,6 34,2 Anschluss Versorgung und Signal: Anschlüsse Sensoren: Stecker M12x1; 5-pol Buchse M9 5-pol. Serie 712 (Binder) Ø7,5 Ø4,3 15,5 124,6 Abb. 5 Abmessungen des Controllers MSC7802(010), Abmessungen in mm, nicht maßstabsgetreu MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 20...
-
Seite 21: Modell Msc7602
Installation und Montage 4.2.3 Modell MSC7602 Montieren Sie bei Bedarf einen Hutschienen-Busverbinder z.B. ME22,5 TBUS 1,5/4P1S KMGY (Phoenix: 2201732), siehe A 1, auf die Hutschiene. Setzen Sie bei Bedarf den Gegenstecker z.B. MCVR 1.5/5-ST-3.81 (Phoenix: 1827156), siehe A 1, auf den Busverbinder. - Seite 22 Installation und Montage 22,6 29,2 113,65 Abb. 8 Abmessungen des Controllers Modell MSC7602, Abmessungen in mm, nicht maßstabsgetreu MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 22...
- Seite 23 Installation und Montage Montage mit Ferrit Zur Stabilisierung des Ausgangssignals gegenüber EMV-Störungen können die Sensorkabel zusätzlich durch einen hülsenförmigen Ferrit, der im Lieferumfang enthalten ist, siehe 3.1, geführt werden. Dieser Ferrit muss möglichst nahe an den Eingangsklemmen befestigt werden. Befestigungsschelle Ferrit Abb.
-
Seite 24: Spannungsversorgung, Sensor Und Signalausgabe Msc7401
Installation und Montage Spannungsversorgung, Sensor und Signalausgabe MSC7401 Der minimale Biegeradius der Versorgungs- und Ausgangskabel PC7400-6/4 und PC5/5-IWT, erhältlich als optionales Zubehör, siehe A 1, beträgt das Zehnfache des Kabeldurchmessers. Alle Anschlüsse für Span- nungsversorgung / Sensoren / Signalausgabe befinden sich am Controller, siehe Abb. - Seite 25 Gelb Braun Abb. 13 Tabelle zur Anschlussbelegung für Sensor an der Klemmleiste X2, Vollbrücke 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von MICRO-EPSILON MESSTECHNIK GmbH & Co. KG. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 25...
- Seite 26 Die Anschlussbelegung für die Klemmleisten finden Sie auch in der Grafik und den Tabellen, siehe Abb. 16 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von MICRO-EPSILON GmbH & Co. KG. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren...
-
Seite 27: Versorgung Und Signal
Installation und Montage 4.3.1 Versorgung und Signal Abb. 16 Anschlussbelegung für Versorgung und Signal an den Klemmleisten X2, X3, X1 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 27... -
Seite 28: Digitale Schnittstelle
Installation und Montage Anschlussbelegung Versor- Variante mit Steckervariante gung und Analogausgang Kabelverschraubung 5-pol. Gehäusestecker M12x1 (A-codiert; Ansicht Stiftseite) Belegung Pin X1 Farbe Pin 5-pol. Farbe (Kabel: PC7400-6/4) (Kabel: PC5/5-IWT) Analogausgang Gelb Schwarz Versorgungsspannung Weiß Braun GND Versorgungs-/Signalmasse Braun Blau Schirm Gehäuse Kabelschirm Kabelschirm über Stecker... -
Seite 29: Sensor
Installation und Montage 4.3.3 Sensor Das Ausgangssignal steigt, wenn der Stößel eingeschoben wird. Wird die umgekehrte Wirkrichtung benötigt (d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), sind die Anschlüsse sec+ und sec- zu tauschen. Anschlussbelegung Variante mit Stecker Sensor (DTA/LVDT) Kabelverschraubung 5-pol. - Seite 30 Installation und Montage Anschlussbelegung Sensor Variante mit Stecker (LDR) Kabelverschraubung 5-pol. Gehäusebuchse M9 (Binder, Serie 712) Ansicht Stiftseite Belegung Pin X2 LDR-x-CA Kabel Pin 5-pol. LVP-25-Z20-x C7210-x Schirm Gehäuse Sekundär Mittelabgriff Grün Schwarz Sekundär + Weiß Braun Sekundär - Braun Blau Primär + Primär -...
-
Seite 31: Spannungsversorgung, Sensor Und Signalausgabe Msc7802
Installation und Montage Spannungsversorgung, Sensor und Signalausgabe MSC7802 Der minimale Biegeradius der Versorgungs- und Ausgangskabel PC7400-6/4 und PC5/5-IWT, erhältlich als optionales Zubehör, siehe A 1, beträgt das Zehnfache des Kabeldurchmessers. Alle Anschlüsse für Span- nungsversorgung / Sensoren / Signalausgabe befinden sich am Controller, siehe Abb. - Seite 32 Gelb Braun Abb. 24 Tabelle zur Anschlussbelegung für Sensor an der Klemmleiste X2, Vollbrücke 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von MICRO-EPSILON MESSTECHNIK GmbH & Co. KG. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 32...
- Seite 33 Die Anschlussbelegung für die Klemmleisten finden Sie auch in der Grafik und den Tabellen, siehe Abb. 27 1) Farb- beziehungsweise Pinangaben beziehen sich auf Sensoren von MICRO-EPSILON MESSTECHNIK GmbH & Co. KG. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren...
-
Seite 34: Versorgung Und Signal
Installation und Montage 4.4.1 Versorgung und Signal D1 D2 D3 D4 Sensor 1 Chan. E1 E2 Value X2-1 X2-2 Menu Enter Sensor 2 Down Abb. 27 Anschlussbelegung für Versorgung und Signal an den Klemmleisten X2, X3, X1 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 34... -
Seite 35: Digitale Schnittstelle
Installation und Montage Anschlussbelegung Versor- Variante mit Kabelverschraubung Steckervariante gung und Analogausgang 5-pol. Gehäusestecker M12x1 (A-codiert); Ansicht Stiftseite Belegung Pin X1 Farbe Pin 5-pol. Farbe (Kabel: PC7400-6/4) (Kabel: PC5/5-IWT) Analogausgang Kanal 2 Grün Weiß Analogausgang Kanal 1 Gelb Schwarz Versorgungsspannung Weiß... -
Seite 36: Sensor
Installation und Montage 4.4.3 Sensor Das Ausgangssignal steigt, wenn der Stößel eingeschoben wird. Wird die umgekehrte Wirkrichtung benötigt (d.h. das Signal wird kleiner, wenn der Stößel eingeschoben wird), sind die Anschlüsse sec+ und sec- zu tauschen. Anschluss- Variante mit Kabelverschraubung Stecker belegung Sensor 1... - Seite 37 Installation und Montage Anschlussbelegung Variante mit Kabelverschraubung Stecker Sensor 1 + 2 (LDR) Sensor 1 X2-1 X2-2 Sensor 2 5-pol. Gehäusebuchse M9 (Binder, Serie 712) Ansicht Stiftseite Belegung Pin X2-x LDR-x-CA Kabel Pin 5-pol. LVP-25-Z20-x C7210-x Schirm Gehäuse Sekundär Grün Schwarz Mittelabgriff Sekundär +...
-
Seite 38: Spannungsversorgung, Sensor Und Signalausgabe Msc7602
Installation und Montage Spannungsversorgung, Sensor und Signalausgabe MSC7602 Der MSC7602 ist für den Mehrkanalbetrieb konzipiert. Spannungsversorgung und RS485 müssen daher nur an einem Controller aufgelegt werden und können dann über einen Hutschienen-Busverbinder an der Rück- seite auf die benachbarten Controller übertragen werden. Das Sync-Signal ist nur am Hutschienen-Busverbinder verfügbar und ist seriell ausgeführt, d.h. -
Seite 39: Versorgung Und Signal
Installation und Montage 4.5.1 Versorgung und Signal Belegung Pin X1 Farbe (Kabel: PC7400-6/4) Versorgungsspannung +24 V Weiß GND Versorgungs-/Signalmasse Braun Analogausgang Kanal 1 Gelb Analogausgang Kanal 2 Grün 5 4 3 2 1 Kabelschirm Sensor 2 (Direkte Verbindung zu Hutschiene) X2-2 5 4 3 2 1 Abb. -
Seite 40: Sensor
Installation und Montage 4.5.2 Sensor 5 4 3 2 1 1 2 3 4 5 X2-2 X2-1 5 4 3 2 1 1 2 3 4 5 Abb. 38 Klemmleiste X2-2 Abb. 39 Klemmleiste X2-1 Belegung Pin X2-x DTA-x-CA-x DTA-x-LA-x DTA-xG8-x DTA-x-CR-x Kabel C701-x... -
Seite 41: Digitale Schnittstelle
Installation und Montage Belegung Pin X2-x LDR-x-CA Kabel LVP-25-Z20-x C7210-x Sekundär Grün Schwarz Mittelabgriff Sekundär + Weiß Braun Sekundär - Braun Blau Primär + Primär - Kabelschirm Sensor 1 + 2, siehe X1 und X3 Abb. 41 Tabelle zur Anschlussbelegung Sensor 1 + 2 (LDR) 4.5.3 Digitale Schnittstelle Belegung... -
Seite 42: Bedienung
Bedienung Bedienung Lassen Sie vor dem Beginn einer Messung oder Einstellung den Controller mit angeschlossenem Sensor circa 2 Minuten bei eingeschalteter Versorgungsspannung warmlaufen. Beachten Sie die Betriebsanleitung der jeweils eingesetzten Sensoren. Bei Tausch eines Sensors ist der Kanal neu zu parametrieren und abzugleichen. Die Parametrierung des Controllers kann entweder über die Tasten am Controller oder über das sensorTOOL, siehe A... -
Seite 43: Inbetriebnahme
Bedienung Inbetriebnahme Schließen Sie den Sensor an, bevor Sie den Controller in Betrieb nehmen, siehe 4.3.3, siehe 4.4.3, siehe 4.5.2. Prüfen Sie die korrekte Verdrahtung der Sensoranschlüsse, der Signalkabel und der Versorgungsan- schlüsse, bevor Sie den Controller an die Spannungsversorgung anschließen und diesen einschalten, siehe Schalten Sie anschließend die Versorgungsspannung ein. - Seite 44 Bedienung D1 D2 D3 D4 Chan. E1 E2 Value Menu D1 D2 D3 D4 Sensor 1 Chan. E1 E2 Value X2-1 Enter X2-2 Address Sync Menu Enter Sensor 2 Down Abb. 44 Controller induSENSOR MSC7802 Abb. 45 Controller induSENSOR MSC7602 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 44...
-
Seite 45: Bedien-/ Anzeigeelemente
Bedienung Bedien-/ Anzeigeelemente Taste / LED Funktion Beschreibung Taste Menu Einsprung in Menüebene Taste Enter Bestätigung Parameterauswahl Taste LED D1 / Ch Anzeige Kanal Die LED Kanal gibt den aktuellen Down Kanal an, mit kann der Menu Enter Kanal gewechselt werden. -
Seite 46: Einstellung
Bedienung Einstellung Das Menü des MSC7401 / 7802 / 7602 ist sowohl für eine schnelle weitgehend automatisierte Inbetriebnah- me, als auch für individuelle applikationsspezifische Einstellungen konzipiert. Es gliedert sich in vier Funk- tionsblöcke, siehe Abb. 48. Die 4 LEDs zeigen zu jedem Zeitpunkt die aktuelle Position im Menü und den dazugehörigen Einstellwert an, siehe 5.4. -
Seite 47: Automatische Sensorerkennung
Automatische Sensorerkennung Der erste Menüpunkt ist die automatische Sensorerkennung. LED D2 = rot Die Automatische Sensorerkennung prüft den angeschlossenen Sensor und ermittelt für die gängigen MICRO-EPSILON-Sensoren die Parameter: - Sensortyp (Halbbrücke oder Vollbrücke (LVDT)) - Speisefrequenz und - Erregerspannung Nach dem Durchlauf der Selbsterkennung geben die LEDs Rückmeldung über den Status. -
Seite 48: Sensorparameter
Bedienung 5.3.3 Sensorparameter LED D2 = rot blinkend Mit dieser Funktion können die Parameter - Sensortyp - Speisefrequenz und - Erregerspannung eingestellt werden, sofern die automatische Erkennung nicht erfolgreich ist oder für spezielle Einsatzgebiete andere Einstellungen notwendig werden. Diese hängen vom verwendeten Sensormodell ab. Nach der manu- ellen Einstellung der Sensorparameter wird die Justage des Systems, siehe 5.3.4, empfohlen. -
Seite 49: Justage
Bedienung 5.3.4 Justage LED D2 = grün Unter dem Menüpunkt Justage können Sie entweder einen 2-Punkt-Abgleich oder eine Nullpunktsuche durchführen. In diesem Menü kann der Controller auch auf die Werkseinstellungen zurückgesetzt werden. 2-Punkt-Abgleich Hier können Sie 2 beliebige Punkte innerhalb des Messbereichs anfahren und die dazugehörigen Signalwerte einstellen. -
Seite 50: Menüstruktur
Bedienung Menüstruktur Legende Menüstruktur LED orange LED orange blinkend LED grün LED grün blinkend LED rot LED rot blinkend LED ausgeschaltet Messbereichsanfang Messbereichsmitte Messbereichsende Abb. 52 Legende Menüstruktur 1) Zu den Seiten 51 bis 58 MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 50... - Seite 51 Bedienung Nächstes Menü Kanal Wert 2-Punkt- Gehen Sie zu den Justage- Abgleich modi 2-Punkt-Abgleich, siehe Werkseinstellun- Abb. 54 oder Null-Punkt-Su- Justage E1-Stufe ENTER ENTER ENTER che, siehe Abb. Null-Punkt-Suche Erfolgreich Erfolgreich E1-Stufe Automatische Sensor- Fehlgeschlagen Fehlgeschlagen Sensorparameter MENU ENTER erkennung (3 sec.) Manuell Manuell eingestellt...
- Seite 52 Bedienung Fortsetzung der Menüstruktur von Seite 51 Nächstes Menü Kanal Wert DTA (LVDT) Sensor- Sensortyp parameter ENTER ENTER 1 kHz 9 kHz 2 kHz 13 kHz Frequenz 5 kHz 16 kHz 10 kHz 21 kHz 13 kHz 23 kHz ENTER 550 mV 350 mV Amplitude...
-
Seite 53: 2-Punkt-Abgleich
Bedienung 5.4.1 2-Punkt-Abgleich Kanal Wert Bewegen Sie das Messobjekt in die Position X und ändern Sie das Ausgangssignal U LED-Farbe ändert sich je nach Position des Mess- Blinkt orange, wenn objektes. das Messobjekt in der elektrischen Mit- te des Sensors ist. ENTER LED-Farbe Bewegen Sie das Messobjekt in die Position X... -
Seite 54: Null-Punkt-Suche
Bedienung 5.4.2 Null-Punkt-Suche Kanal Wert Stellen Sie das Ausgangssignal U ein. LED ausgeschaltet Voreingestellt ist 6 VDC oder 12 mA. ENTER LED blinkt und- Farbe ändert sich Leuchtet orange, Bewegen Sie das Messobjekt in die Position X , bis je nach Ausgangs- wenn das der Ausgang U erreicht hat. -
Seite 55: Beispiel A: Sensorparameter Einstellen: Dta-5G8, Kanal 1
Bedienung 5.4.3 Beispiel A: Sensorparameter einstellen: DTA-5G8, Kanal 1 Drücken Sie 3 Sekunden die Taste MENU. MENU Beim Power-up erfolgt eine Sensorselbsterkennung. Falls die Selbsterkennung erfolgreich war, wird dieser Farbcode angezeigt und Beispiel A kann übersprungen werden. Ausgangssituation: Sensor nicht automatisch erkannt. Drücken Sie Taste 2x. -
Seite 56: Beispiel B: Signalausgang Einstellen: 2
Bedienung 5.4.4 Beispiel B: Signalausgang einstellen: 2 ... 10 V, Kanal 1 Drücken Sie 3 Sekunden die Taste MENU,sofern Sie sich noch nicht im Menü befinden. MENU Ausgangssituation: Die Sensorparameter sind bereits eingestellt; je nach Vorgehensweise dabei kann LED D4 grün oder ausgeschaltet sein. Signal, siehe 5.3.2;... -
Seite 57: Beispiel C: Justage Über Nullpunkt-Suche, Kanal 1
Bedienung 5.4.5 Beispiel C: Justage über Nullpunkt-Suche, Kanal 1 Stellen Sie die Sensorparameter gemäß Beispiel A und anschließend das Ausgangssignal gemäß Beispiel B ein. Drücken Sie 3 Sekunden die Taste MENU,sofern Sie sich noch nicht im Menü befinden.. MENU Ausgangssituation: Die Sensorparameter sind bereits eingestellt; je nach Vorgehensweise dabei kann LED D4 grün oder ausgeschaltet sein. -
Seite 58: Beispiel D: Justage Über 2-Punkt-Justage, Kanal 1
Bedienung 5.4.6 Beispiel D: Justage über 2-Punkt-Justage, Kanal 1 Stellen Sie die Sensorparameter gemäß Beispiel A und anschließend das Ausgangssignal gemäß Beispiel B ein. Drücken Sie 3 Sekunden die Taste MENU,sofern Sie sich noch nicht im Menü befinden. MENU Ausgangssituation: Die Sensorparameter sind bereits eingestellt; je nach Vorgehensweise dabei kann LED D4 grün oder ausgeschaltet sein. -
Seite 59: Mehrkanalbetrieb
Bedienung Mehrkanalbetrieb Bei den Modellen der Serie MSC7401 / MSC7602 / MSC7802 ist ein Betrieb von mehreren Kanälen möglich. Für den Betrieb mehrerer Kanäle wird grundsätzlich ein Abstand von mindestens 100 mm zwischen den jeweiligen Sensoren empfohlen. Empfohlener Abstand von Sensor zu Sensor ≥... -
Seite 60: Betrieb Am Rs485-Bus Mit Mehreren Kanälen
Bedienung 5.5.1 Betrieb am RS485-Bus mit mehreren Kanälen Beim Betrieb am RS485-Bus können die Messwerte direkt ausgelesen werden, siehe A Die jeweiligen Adressen können individuell von 1 ... 126 gesetzt werden. Vermeiden Sie hierbei das mehrmalige Vorkommen von Adressen am Bus in jedem Betriebsmodus. >... -
Seite 61: Schalterstellung
Beachten Sie, dass auch der Bus-Master eine individuelle Adresse benötigt. Bei den Bus-Mastern von MICRO-EPSILON MESSTECHNIK (z.B. sensorTOOL, IF1032 oder IF2030) ist diese Adresse immer 1. Somit können am RS485-Bus maximal 125 Einkanal- bzw. 62 Zweikanal-Controller betrieben werden. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren... -
Seite 62: Synchronisation Und Montage Mehrerer Kanäle
Bedienung 5.5.2 Synchronisation und Montage mehrerer Kanäle Modell MSC7602 Sollte der minimale Abstand von ≥ 100 mm, siehe 5.3, nicht möglich sein, bietet das Modell MSC7602 zusätzlich die Möglichkeit, die Speisefrequenz der Sensoren zu synchronisieren. Dadurch kann ein Überspre- chen zwischen den Kanälen deutlich reduziert oder eliminiert werden. Dies hängt sehr stark vom verwende- ten Sensor und dem Abstand bzw. - Seite 63 Abb. 62 Beispiel Synchronisation induSENSOR MSC7602 Modell MSC7802 Die MSC7802 bietet eingeschränkte Synchronisierungs-Möglichkeiten. Sollte dies in der Applikation notwen- dig sein, wenden Sie sich bitte an Micro-Epsilon Messtechnik GmbH & Co. KG. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 63...
-
Seite 64: Service, Reparatur
Haftung für Sachmängel Alle Komponenten des Gerätes wurden im Werk auf die Funktionsfähigkeit hin überprüft und getestet. Sollten jedoch trotz sorgfältiger Qualitätskontrolle Fehler auftreten, so sind diese umgehend an MICRO-EPSILON oder den Händler zu melden. Die Haftung für Sachmängel beträgt 12 Monate ab Lieferung. Innerhalb dieser Zeit werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instand gesetzt oder ausgetauscht, wenn das Gerät kostenfrei an... -
Seite 65: Außerbetriebnahme, Entsorgung
Außerbetriebnahme, Entsorgung Entfernen Sie alle Sensorkabel und Versorgungs- und Ausgangskabel am Controller. Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Entsorgen Sie das Gerät, dessen Komponenten und das Zubehör sowie die Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften des Verwendungsgebietes. -
Seite 66: Anhang
Stecker M12x1, 5 Pin, A-Codierung, Länge: 5 m, 5-adrig, offene Enden, AD: 5,6 mm, IP 67 IF7001 Einkanal USB/RS485 Konver- ter für MSC7xxx Weitere Informationen zur IF7001 finden Sie unter: https://www.micro-epsilon.com/download/manuals/ass-- IF-7001--de-en.pdf#zoom=Fit MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 66... - Seite 67 Anhang | Optionales Zubehör Bezeichnung Foto Beschreibung IF2030/PNET Schnittstellenbaustein für Anbindung von Micro Epsilon Sensoren mit RS422/RS485 Schnittstelle auf Profinet 1 Kanal System mit Hutschie- nengehäuse; Software-Einbindung in die SPS mit GSDML Datei; Zertifiziert nach PNIO V2.33 IF1032/ETH Mehrkanal Analog/Ethernet- EtherCat Konverter -drei analoge Eingänge -eine RS485...
-
Seite 68: A 2 Werkseinstellungen
Anhang | Werkseinstellungen Bezeichnung Foto Beschreibung MSC7602 Steckersatz 3 x Hutschienen-Busverbin- der; Stecker ME22,5 TBUS 1,5/4P1S KMGY (Phoenix: 2201732) 1 x passender Gegenstecker für die Hutschienenmon- tage: MCVR 1.5/5-ST-3.81 (Phoenix: 1827156) Werkseinstellungen Werkseitig ist der Controller mit folgenden Parametern belegt: - Grenzfrequenz: 50 Hz;... -
Seite 69: A 3 Software
Anhang | Software Software Mit sensorTOOL steht Ihnen eine dokumentierte Software zur Verfügung. Diese finden Sie auf www.micro-epsilon.de. A 3.1 Controllersuche Verbinden sie den Controller mit einem freien USB-Anschluss Ihres PCs (z.B. über die IF7001) und schließen sie die Spannungsversorgung an. - Seite 70 Anhang | Software Stellen Sie in den DropDown Menüs die Sensorgruppe induSENSOR, bei Sensortyp induSENSOR MSC7xxx ein und aktivieren Sie die weiteren Einstellungen, siehe Abb. Drücken Sie danach auf das Symbol. Es erscheint nun folgende Ansicht Suchergebnisse(x)mit der Anzahl der gefundenen Controller. Abb.
-
Seite 71: Drücken Sie Auf Die Schaltfläche Konfiguriere Serielle Schnittstelle, Um Die Grundein
Anhang | Software In der Übersicht werden nun alle gefundenen Kanäle angezeigt. Drücken Sie auf die Schaltfläche Konfiguriere Serielle Schnittstelle, um die Grundein- stellungen der Seriellen Schnittstelle einzustellen. Abb. 65 Fenster Einstellungen Serielle Schnittstelle - sensorTOOL Stellen Sie 256.000 Baud ein. Für den Sensor kann eine Sensoradresse vergeben werden. -
Seite 72: A 3.2 Menü Datenaufnahme
Anhang | Software A 3.2 Menü Datenaufnahme Zur Überprüfung Ihrer Messungen steht Ihnen eine einfache Datenaufnahme zur Verfügung. Abb. 66 Ansicht Menü Datenaufnahme MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 72... -
Seite 73: A 3.2.1 Hauptansicht
Anhang | Software A 3.2.1 Hauptansicht Abb. 67 Ausschnitt Verbindung trennen Bei Drücken der Schaltfläche Verbindung Trennen,springt das Menü zur Controllersuche, siehe Abb. 63. zurück. Drücken Sie diese Schaltfläche Reset Y-Scale, um die Y-Skala auf die ursprüngliche Ein- stellung zurückzusetzen (z.B. nach Zoom). Drücken Sie diese Schaltfläche Jump to Head, um den aktuellen Signalverlauf anzuzeigen. -
Seite 74: A 3.2.3 Signalverarbeitung
Anhang | Software A 3.2.3 Signalverarbeitung Abb. 70 Ausschnitt Signalverarbeitung Folgende Auswahlmöglichkeiten bei der Signalverarbeitung stehen zur Verfügung: Datenaufnahme Signalverarbeitung Subsample Deaktiviert Deaktiviert; Grundeinstellung Messwertbasierend Anzahl der Samples ist einstellbar; jede x-te Messung wird erfasst. Zeitbasierend Zeitbasiert; Zeit im Millisekundenbereich einstellbar Trigger Deaktiviert Deaktiviert;... -
Seite 75: Csv Ausgabe
Anhang | Software A 3.2.4 CSV Ausgabe Abb. 71 Ausschnitt CSV Ausgabe Drücken Sie diese Schaltfläche, um die Messdatenaufzeichnung zu starten. Drücken Sie diese Schaltfläche, um die Protokollierung zu stoppen. Drücken Sie diese Schaltfläche, um die aktuelle Messwertauswahl zu speichern. Drücken Sie diese Schaltfläche, um die Protokollierung abzubrechen. - Seite 76 Anhang | Software Abb. 72 Ausschnitt Öffne Explorer Name Hier können Signalverläufe der eingesetzten Sensoren ein- und ausgeblendet werden. Farbe Hier können Farbeinstellungen der einzelnen Verläufe geändert werden. Durch Aktivieren der Mastering Checkbox kann der Masterwert manuell eingetragen Mastering werden. Die Masterwerte werden durch Jetzt mastern im Menü Datenaufnahme > Si- gnalverarbeitung im Reiter Master gesetzt, siehe Abb.
-
Seite 77: A 3.3 Menü Einzelwert
Anhang | Software A 3.3 Menü Einzelwert Abb. 74 Ansicht Menü Einzelwert MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 77... - Seite 78 Anhang | Software Einzelwert Schriftgröße 1 ... 30 Nachkommastellen 0 ... 6 Sensor x user defined Auswahl des Ausgangs, der ange- scaled zeigt werden soll. Die Ausgänge werden im Menü Einstellungen Sensor x user defined Kanal unter Ausgabe / Ausgabebereich custom scaled und Justierung vorher einge- stellt.
-
Seite 79: A 3.4 Menü Einstellungen
Anhang | Software A 3.4 Menü Einstellungen A 3.4.1 Allgemein Abb. 75 Ansicht Einstellungen - Allgemein MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 79... - Seite 80 Überprüfen Sie die Werte anhand der Betriebsanleitung. Sollten die Werte nicht korrekt sein, führen Sie die automatische Sensorerkennung erneut manuell aus oder wählen Sie das Sensormodell im DropDown-Menü aus. Sollte das Sensormodell im DropDown-Menü fehlen, wenden Sie sich bitte an Micro-Epsilon. Grau hinterlegte Felder erfordern Bitte beachten Sie, dass durch das Ändern des Sensormodells alle manuell eingestellten Parameter...
-
Seite 81: A 3.4.2 Ausgabe
Anhang | Software A 3.4.2 Ausgabe Der Controller führt nach dem Einschalten automatisch eine Analyse der Ausgangslast durch. Je nach Ergebnis wird dann automatisch 4 … 20 mA oder 2 … 10 V ausgewählt. Der Ausgabebereich kann über das DropDown-Menü auch manuell eingestellt werden, siehe Abb. -
Seite 82: A 3.4.3 Justierung
Anhang | Software Abb. 77 Ausschnitt Einstellungen - Analogausgang Analogausgang Ausgabebereich Automatisch / 0,0 V .. 10,0 V / 2,0 V .. 10,0 V / Beschreibung, siehe 5.3.2 0,0 V .. 5,0 V / 0,5 V .. 4,5 V / 4,0 mA .. 20,0 mA / 0,0 mA .. -
Seite 83: A 3.4.3.1 Zweipunkt
Anhang | Software A 3.4.3.1 Zweipunkt Abb. 78 Ansicht 1 Zweipunkt-Justierung Stellen Sie vor der Justierung sicher, dass die Grundeinstellungen vorgenommen wurden (Sensorpara- meter, Ausgangssignal) und das Messobjekt entsprechend positioniert werden kann. Starten Sie die Justierung des Sensors mit der Starten Schaltfläche. Bewegen Sie anschließend das Target an die erste gewünschte Position X Tragen Sie hier den gewünschten Ausgangswert ein. - Seite 84 Anhang | Software Abb. 79 Ansicht 2 Zweipunkt-Justierung MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 84...
- Seite 85 Anhang | Software Wiederholen Sie diesen Vorgang für die zweite Position X Abb. 80 Ansicht 3 Zweipunkt-Justierung Optional können die zugehörigen Millimeterwerte eingetragen werden. Diese werden unter Datenauf- nahme mit der zusätzlichen Bezeichnung Custom angezeigt. 1) Sensorbezeichnung z.B. DTA-3G8 Custom MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 85...
-
Seite 86: A 3.4.3.2 Nullpunkt
Anhang | Software Das Diagramm ist in 3 Bereiche eingeteilt: Grün Eingelernter Bereich, begrenzt durch X und den zugehörigen Ausgangssignalen. Weiß Nutzbarer Bereich außerhalb des eingelernten Bereichs Nicht verfügbarer Bereich A 3.4.3.2 Nullpunkt Abb. 81 Ansicht 1 Nullpunkt-Justierung MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 86... - Seite 87 Anhang | Software Stellen Sie vor der Justierung sicher, dass die Grundeinstellungen vorgenommen wurden (Sensorkonfi- guration, Ausgangsbereich) und das Messobjekt entsprechend positioniert werden kann. Starten Sie die Justierung des Sensors mit der Starten Schaltfläche. Bewegen Sie anschließend das Target auf den Nullpunkt X (Messobjekt Position = 0 %).
- Seite 88 Anhang | Software Bewegen Sie nun das Target in eine Richtung innerhalb des Messbereichs an den Punkt X Tragen Sie dort ebenfalls den gewünschten Ausgangswert ein und übernehmen diesen durch Drücken übernehmen. auf die Schaltfläche X Abb. 83 Ansicht 3 Nullpunkt-Justierung MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 88...
- Seite 89 Anhang | Software Der gesamte Messbereich ist nun symmetrisch um den Nullpunkt. Optional können die zugehörigen Millimeterwerte eingetragen werden. Diese werden unter Datenauf- nahme mit der zusätzlichen Bezeichnung Custom angezeigt. Das Diagramm ist in 3 Bereiche eingeteilt: Grün Eingelernter Bereich, begrenzt durch X und den zugehörigen Ausgangssignalen.
-
Seite 90: A 3.5 Menü Info
Anhang | Software A 3.5 Menü Info Abb. 84 Ansicht Info Diese Ansicht gibt die aktuelle Übersicht über die Controller Informationen, Sensor Informationen, Diagnose Informationen und den gerade angeschlossenen Sensor. Wenn Sie die Schaltfläche Verbindung trennen drücken, springt das Menü zurück zur Kanalsuche. MSC7401 / 7802 / 7602 Miniatur-Sensor-Controller für induktive Wegsensoren Seite 90... - Seite 91 Anhang | Software Indem Sie die Schaltfläche In Zwischenablage kopieren betätigen, können Sie die Informationen und Einstellungen zum gewählten Controller in der Zwischenablage speichern. Abb. 85 Schaltfläche In Zwischenablage kopieren Indem Sie die Schaltfläche Werkseinstellungen betätigen, können Sie den Zustand Werkseinstellungen wieder herstellen.
-
Seite 92: A 4 Kommunikation Über Digitalschnittstelle Rs485
Allgemein Diese Anleitung beschreibt, wie Sie die digitalen Messwerte vom induSENSOR MSC7xxx Controller ohne das MICRO-EPSILON sensorTOOL beziehen können. Die direkte digitale Kommunikation erfordert, dass die Steuerung zuvor gemäß der Anleitung eingerichtet wurde. Dazu können Sie z.B. das PC-SensorTOOL und den IF2001/USB Einkanal-RS485/USB-Konverter verwenden. -
Seite 93: A 4.4 Befehle
Anhang | Kommunikation über Digitalschnittstelle RS485 A 4.4 Befehle A 4.4.1 Identifikation Senden: 0x68 0x09 0x09 0x68 0x7E 0x01 0x4C 0x30 0x33 0x5E 0x10 0x4A 0xE6 0x16 Empfan- 0x68 0x53 0x53 0x68 0x01 0x7E 0x08 0x33 0x30 0x5E 0x10 0x00 0x4A gen: 0x01... -
Seite 94: A 4.4.2 Zuweisung Neuer Adresse
Anhang | Kommunikation über Digitalschnittstelle RS485 A 4.4.2 Zuweisung neuer Adresse Senden: 0x68 0x09 0x09 0x68 0x7E 0x01 0x43 0x37 0x3E 0x7C 0x00 0x00 0x00 0xB3 0x16 Empfan- 0xE5 gen: Danach ist ein Reset erforderlich; dies kann durch Senden der Reset-Meldung oder durch Trennen der Steue- rung von der Stromversorgung erfolgen. -
Seite 95: A 4.4.4 Messwert Erhalten
Anhang | Kommunikation über Digitalschnittstelle RS485 A 4.4.4 Messwert erhalten Senden: 0x10 0x7E 0x01 0x4C 0xCB 0x16 Empfan- 0x68 0x0B 0x0B 0x68 0x01 0x7E 0x08 0xAE 0x47 0x61 0x3F 0x00 0x00 gen: 0x00 0x00 0x1C 0x16 Ergeb- Description Format Example nis: Unskalierter Wert Bytes 8 - 11:... - Seite 96 MICRO-EPSILON MESSTECHNIK GmbH & Co. KG X9750377-B011129HDR Königbacher Str. 15 · 94496 Ortenburg / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X9750377-B01* info@micro-epsilon.de · www.micro-epsilon.de...
