Inbetriebnahme

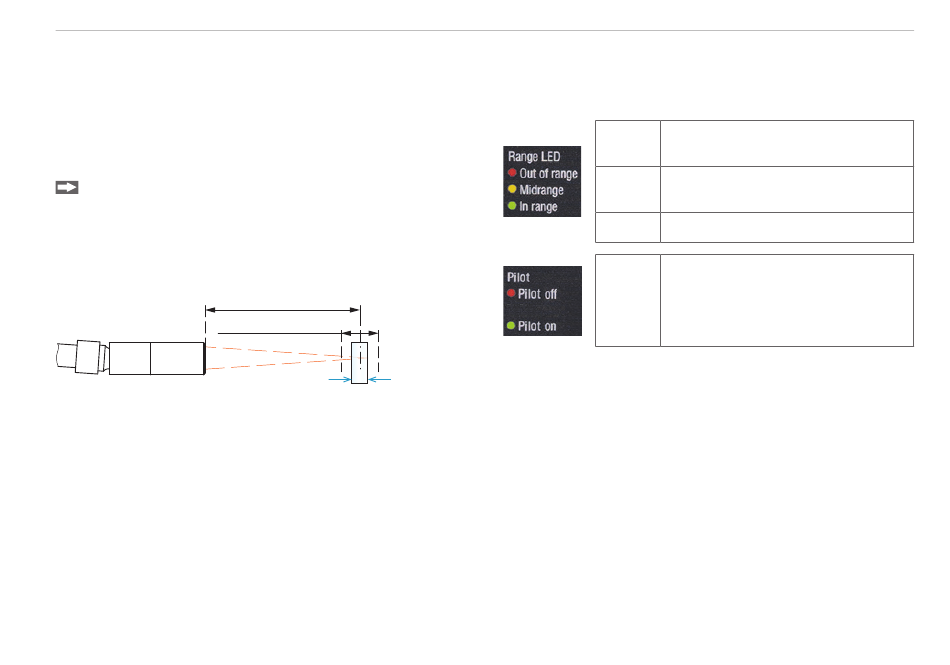

Messobjekt platzieren, Dickenmessung

Der Pilotlaser mit rotem Licht unterstützt Sie während
der Inbetriebnahme, den Sensor auf das Ziel auszurich-
ten.
Den Pilotlaser können Sie im Menü Einstellungen >
Systemeinstellungen ein- bzw. ausschalten.
Platzieren Sie das Messobjekt möglichst in der Mitte
des Arbeitsbereiches.
Die Peakposition im FFT-Signal bleibt stabil, auch wenn
sich das Messobjekt bewegt. Die Peakposition hängt
von der Dicke des Messobjektes ab.
Arbeitsabstand
Arbeitsbereich
Grundlagen Dickenmessung
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH
1
Messbereich Dicke
Die LED Range an der Frontseite des Controllers zeigt
die Position des Messobjektes zum Sensor an.
Kein Messobjekt vorhanden oder
Rot
außerhalb des Arbeitsbereiches
Messobjekt in der Nähe vom
Gelb
Arbeitsabstand
Grün Messobjekt im Arbeitsbereich
Pilotlaser wird wechselnd ein-
bzw. ausgeschaltet, wenn kein
Grün
Messobjekt vorhanden oder
außerhalb des Messbereiches
1) Der Dickenmessbereich beträgt 0,05 ... 1,05 mm für
n=3,82 (Silizium); bei Luftspaltmessung zwischen
zwei Glasplatten (n~1) beträgt der Messbereich 0,2
... 4,0 mm.
Seite 13
