Z U S A M M E N B A U N A B E
siehe Bild 1
Reinigung und Schmierung der Teile siehe
„
".
WARTUNG / SCHMIERUNG
• In die Achse (auf der Seite mit Innenge-
winde) nacheinander einsetzen: kurze
Druckfeder (21), Schubklotz (20) – ist
seitengleich, Führungsstift (19) – ist
seitengleich, lange Druckfeder (18).
• Federn zusammendrücken und Maden-
schraube (17) montieren.
• Achse mit Rille für Clickbox nach
oben einspannen und Kunststoff-
profilscheibe (22) mit großem Durch-
messer nach oben aufsetzen.
• Anlaufscheibe (23) und Sicherungs-
scheibe (24) montieren.
• Winkeldeckel (25), Druckfeder (26) mit
7 Windungen, Winkeldeckel (27) auf-
setzen (Winkelinnenseiten zur Feder).
• Feder zusammendrücken und Schubklotz
(28) – ist seitengleich – vermittelt in
Achse einsetzen.
• Achse im Schraubstock umspannen (mit
Rille nach unten).
• Großes Sonnenrad (15) montieren, Ab-
weisschrägen nach oben.
• Mittleres Sonnenrad (14) aufsetzen, Ab-
weisschrägen nach oben.
• Kleines Sonnenrad (13) – mit den Aus-
sparungen nach unten – montieren,
Schubklotz greift in Nuten ein.
• Kleinste Druckfeder (12) aufsetzen.
• 1 mm dicke Scheibe (11) auflegen.
• Planetenradträger (10) montieren:
Montagehilfe (Bild 2) so auf Planeten-
radträger aufstecken, daß die Markie-
rungen (X) auf den 3 Planetenrädchen
und der Montagehilfe übereinstimmen.
• Planetenradträger drehen und gleich-
zeitig nach unten über die Sonnenräder
schieben.
• Anlaufscheibe (9) auflegen und Siche-
rungsscheibe (8) in Einstich montieren.
Montagehilfe abnehmen.
Hinweis:
Falls das Getriebe nicht exakt montiert
wird, kann die Nabe schwergängig sein.
Im Fahrbetrieb ist mit Zerstörung der
Zahnräder zu rechnen.
• Achse im Schraubstock umspannen
(Rille für Clickbox ist oben).
• Kupplungsrad, (29) mit der Mitnehmer-
scheibe nach unten montieren.
• Hohlrad (30) über Kupplungsrad
schieben.
• Große Feder (31) aufsetzen.
• Größten Kugelhalter (34) auflegen: Kugeln
nach unten.
• Winkeldeckel (32) aufstecken (Winkel-
innenseite zur Feder).
• Druckfeder (33) mit 12 Windungen
montieren.
• Antreiber (35) aufsetzen – nach unten
drücken – und Festkonus (36) bis
Anschlag aufschrauben, Anzugs mo -
ment 20 Nm.
• Achse im Schraubstock umspannen
(Rille für Clickbox ist unten).
• Nabenhülse (6) – mit leichten Links-
drehungen über Sperrklinken montieren.
Falls die Nabenhülse klemmt, ist der
in einigen Nabenversionen verbaute
Kunststoffring (Bild 3) eventuell ver-
schoben. Dieser ist in seine richtige
Lage zu bringen.
• Bremskonus (7) im Uhrzeigersinn bis
zum Anschlag auf Planetenradträger (10)
drehen.
• 3 Bremssegmente (5) einsetzen.
• Spiralfriktionsfeder (3) entgegen Uhr-
zeigersinn in Hebelkonus (2) eindrehen
(Feder muß mit innenliegender Windung

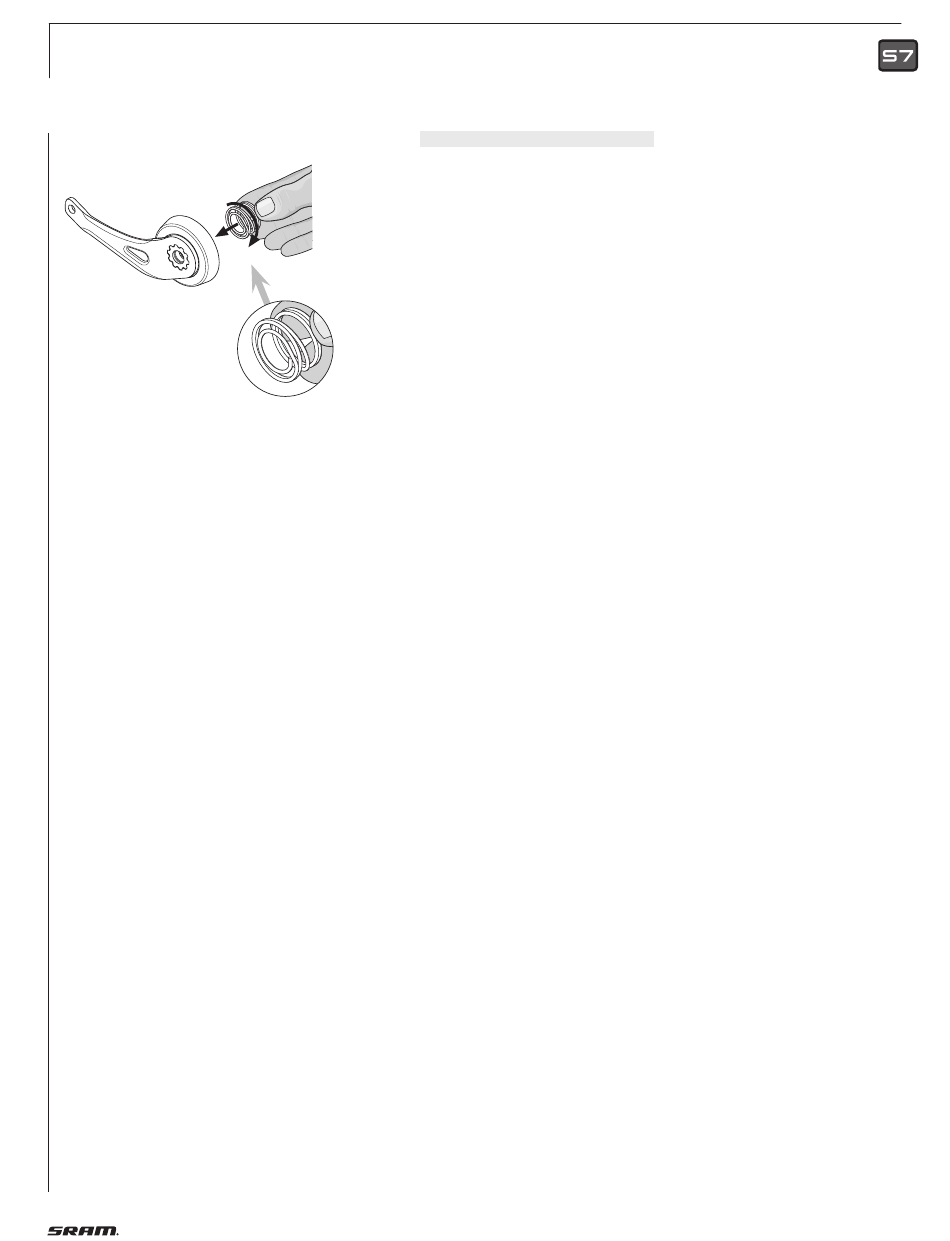

am Hebelkonus anliegen) (Bild 4).
• Kugelhalter (4) (Kugeln nach oben) in
Hebelkonus (2) einlegen: die 3 Ausspa-
rungen mit den Haltenasen des Hebel-
konus ausrichten. Kugelhalter leicht
verdrehen, um ein Abfallen zu
vermeiden.
• Hebelkonus auf Hülse aufsetzen: die
Haltenasen des Hebelkonus müssen
in die Lücken zwischen den Bremsseg-
menten greifen. Unter wechselweisen
leichten Drehbewegungen sicherstellen,
daß der Hebelkonus einrastet.
• Sicherungsmuttern (1) aufschrauben,
Lagerung spielfrei einstellen und
Muttern mit 15 – 20 Nm kontern.
Achtung:
Kontrollieren Sie die richtige und
einwandfreie Funktion der Bremse.
Hinweis:
Die Demontage und Montage der Naben-
version ohne Bremse ist analog vorzu-
nehmen.
Unterschied: Statt Bremssegmente/-konus,
ist hier auf dem Planetenrad träger ein
Sperrklinkenträger verbaut.
