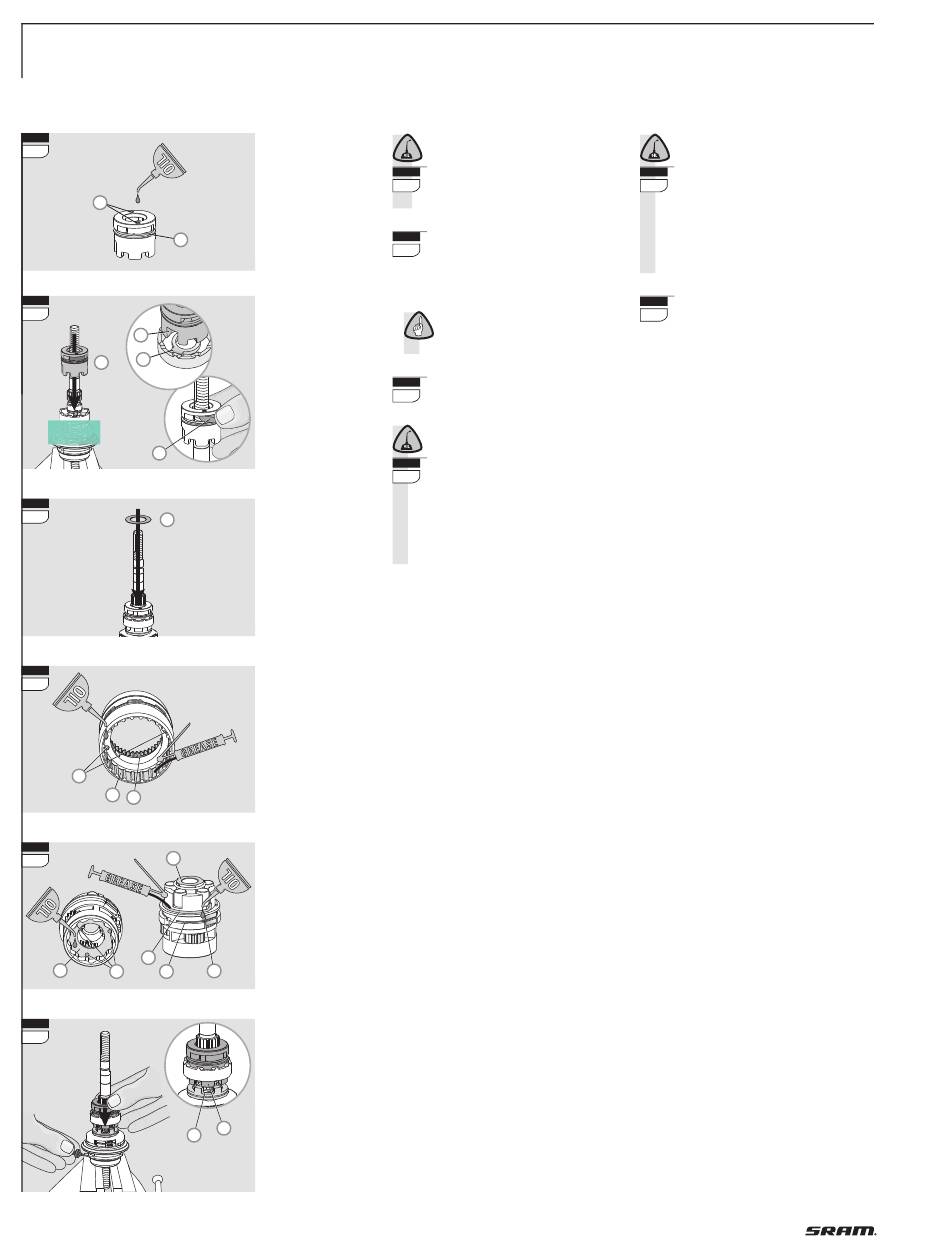

Schmieren:
Bringen Sie je einen Tropfen Öl auf
10
die beiden Lagerbolzen (32) des
Klinkenträgers. Ölen Sie die Klinken-
feder (33).
Setzen Sie den Klinkenträger (34) in
11
die Schaltbuchse ein. Der Steg (35)
der Schaltbuchse liegt in den beiden
großen Aussparungen (36) des Klinken-
trägers.
Hinweis:
Ein Andrücken der Klinken (37)
erleichtert das Einsetzen.
Legen Sie die Scheibe (38) auf den
12
Klinkenträger.
Schmieren:
Bringen Sie je einen Tropfen Öl auf
die beiden Lagerbolzen (39) des
13
Hohlrades auf.
Bringen Sie wenig Fett auf die Klinkenver-
zahnung (40) auf und fetten Sie die Hohl-
radverzahnung (41). Verwenden Sie hierzu
das SRAM Spezialfett mit der Art. Nr. 0369
135 200 / ... 201.
Schmieren:
Bringen Sie je einen Tropfen Öl auf
14
die drei Lagerbolzen (42) des Plane-
tenradträgers auf und ölen Sie die
Anlagefläche (43). Ölen Sie die Klinken-
taschen (44) und die Klinkenfeder (45).
Fetten Sie den Sitz der Friktionsfeder (46)
mit SRAM Spezialfett ein (Art. Nr. 0369 135
200 / ... 201) und ölen Sie die Stirnfläche (47).
Bringen Sie das Profil des Klinkenträ-
15
gers (48) mit dem des Kupplungs-
stücks (49) in Übereinstimmung.
Drücken Sie den Klinkenträger nach
unten, ziehen Sie am Schaltseil und
halten Sie das System für die nächsten
beiden Arbeitsschritte in dieser Position.
