i-MOTION
9
®
MONTAGE
7
1
8
2
9
3
3 mm
3.5 – 4 Nm
10
11
12
5
4
10

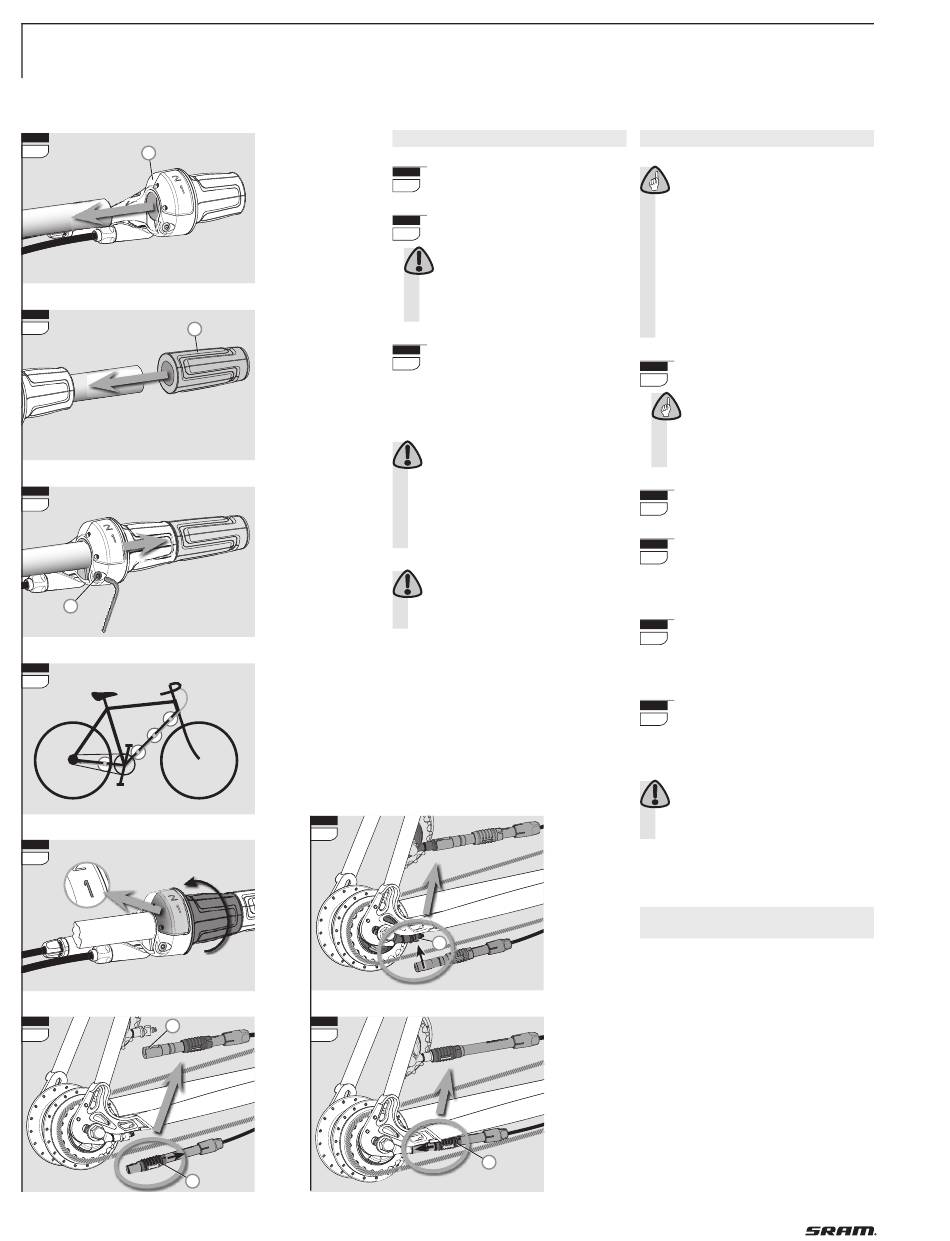

M O N T A G E S C H A L T E R
Schieben Sie den Schalter (1) auf
7
den Lenker.
Schieben Sie den Festgriff (2) auf
8
den Lenker.
Achtung:
Festgriffe nicht mit fettenden
Lösungen montieren. Sie sind sicher-
heitsrelevant und dürfen sich nicht vom
Lenker lösen.
Legen Sie den Schalter am Festgriff
9
an, richten Sie ihn nach Ihren Wün-
schen aus und ziehen Sie die
Klemmschrau be (3) fest. Innensechskant
3 mm, An zugsmoment 3,5 – 4 Nm.
Achtung:
Prüfen Sie, daß Schalter und Brems-
hebel in ihrer Funktion nicht behindert
sind (evtl. neu ausrichten).
» Nie ohne Festgriffe fahren. Der Dreh-
griff könnte sich lösen – dies kann zu
schweren Verletzungen führen.
Achtung:
Prüfen Sie vor Fahrtantritt immer die
richtige und einwandfreie Funktion des
Schaltsystems und der Bremsen.
13
6
14
7
Technisches Handbuch Getriebenabensysteme 2010 · Copyright © SRAM 2009, LLC
M O N T A G E S C H A L T Z U G
Hinweis:
Stellen Sie sicher, daß die Seilhül-
lenlängen ausreichen, um einen ex-
tremen Lenkeinschlag zu ermöglichen.
» Berücksichtigen Sie auch den Einfluss
verstellbarer Lenker und Vorbauten auf
die Seilhüllenlängen.
» Verwenden Sie ausschließlich neue,
qualitativ hochwertige Zugseile und
kompressionsfreie Seilhüllen mit End-
kappen.
Befestigen Sie die Seilhülle am
10
Rahmen.
Hinweis:
Die Seilhülle muß in den Befesti-
gungspunkten verschiebbar sein.
» Beim Verlegen des Schaltzugs sind
enge Bögen zu vermeiden.
Stellen Sie sicher, daß am Schalter
11
der 1. Gang eingelegt ist.
Schieben Sie den Schnellverschluss
12
(4) am Verbindungsröhrchen nach
rechts, die Öffnung (5) sollte nun
sichtbar sein.
Stellen Sie die Verbindung her,
13
indem Sie die Öffnung des Verbin-
dungsröhrchens auf den Zapfen (6) an
der Nabe schieben.
Schieben Sie den Schnellverschluss
14
(7) am Verbindungsröhrchen nach
links, bis er einrastet. Damit ist die Ver-
bindung gesichert.
Achtung:
Prüfen Sie vor Fahrtantritt immer die
richtige und einwandfreie Funktion des
Schaltsystems und der Bremsen.
M O N T A G E B R E M S H E B E L
S R A M B L 6 0
» Schieben Sie den Bremshebel auf den
Lenker.
» Befestigen Sie die Klemmschraube mit
einem 3 mm Innensechskant-Schlüssel,
Anzugsmoment 2 – 2,5 Nm.
